Cavo di riscaldamento per tubi: 3 tipi di dispositivi per il

Il cavo per il riscaldamento dell'acqua per i tubi può essere una soluzione eccellente in una situazione in cui è necessario proteggere il loro contenuto dall'esposizione alle basse temperature. Naturalmente, il funzionamento di tali sistemi richiede quantità piuttosto elevate di energia elettrica, ma in alcuni casi tali costi sono del tutto giustificati.

Affinché tu possa navigare in tutta la varietà di prodotti via cavo e applicare correttamente i modelli scelti, nelle sezioni seguenti forniremo le informazioni più rilevanti su questo argomento.

Protezione dei tubi freddi

La posa di condotte all'aria aperta e in locali non riscaldati (in soffitte, scantinati, ecc.) Deve essere accompagnata da misure di protezione contro le basse temperature. Il fatto è che al freddo il liquido si congela, e questo, a sua volta, può portare al blocco totale o parziale del tubo, e talvolta alla sua rottura.

Per evitare che tali problemi vengano solitamente utilizzati nei seguenti modi:

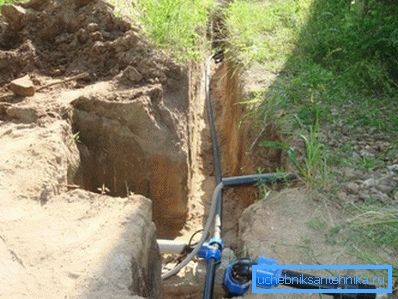

• È possibile posare i tubi sotto il punto di congelamento. Di regola, in una zona temperata a una profondità di circa 1,5 m, la temperatura positiva viene mantenuta anche in caso di forte gelo, quindi non è necessario preoccuparsi del congelamento dell'acqua.

Fai attenzione! Nelle regioni settentrionali, i tubi devono essere sepolti molto più forte, e nella zona del permafrost questo metodo non è generalmente applicabile.

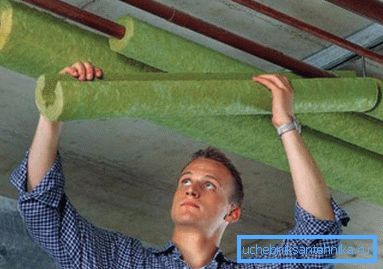

• Con la posa aperta, così come quando posizionato a poca profondità di comunicazione avvolge materiali isolanti. Molto spesso vengono utilizzate coperture in lana di vetro o lana minerale, ma recentemente sono diventate popolari anche le costruzioni in polistirene espanso.
• Infine, un cavo speciale può essere installato sulla superficie della tubazione (o al suo interno) per garantire la protezione antigelo.. Con il passaggio della corrente elettrica, questo cavo si riscalda, dando una parte significativa del calore al tubo e al suo contenuto.

Nonostante la complessità sufficiente nell'implementazione e costi elevati, il terzo metodo è il più efficace. Per questo motivo, le tubazioni di riscaldamento dei cavi vengono utilizzate laddove sono aumentate le richieste sulla stabilità dei sistemi di approvvigionamento idrico e fognario.

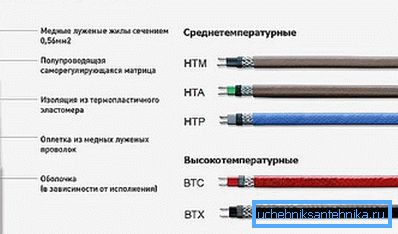

Tipi di cavo

resistivo

Il sistema più semplice utilizzato per mantenere la temperatura ottimale della pipeline è un cavo resistivo.

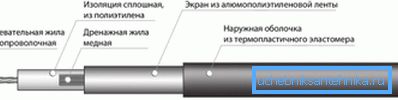

Il suo design include i seguenti elementi:

• Conduttore Nichrome a resistenza fissa. Con il passaggio della corrente si riscalda, essendo la principale fonte di calore.

Fai attenzione! A seconda del numero di tali conduttori, si distinguono i modelli single-core e two-core.

• Isolamento in fotopolimero che protegge il conduttore dal circuito e fornisce trasferimento di calore alla treccia.
• Una treccia in filo di rame che svolge la funzione di distribuzione uniforme del calore residenziale conduttivo selezionato. Potrebbe anche essere uno strato di schermatura.
• Isolamento esterno con buona conduttività termica. Previene la corrosione delle parti in rame e nicromo, proteggendole in modo affidabile dall'umidità e dagli agenti atmosferici.

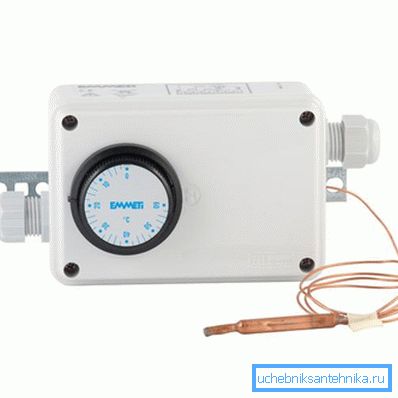

Una caratteristica chiave di un cavo resistivo è che viene accesa e spenta utilizzando un termostato separato. Le funzioni di questo dispositivo sono regolate in modalità automatica in base alle letture dei sensori di temperatura installati.

La presenza di un termostato e di indicatori di temperatura rende il sistema abbastanza vulnerabile. Quando almeno uno di questi nodi è disconnesso o non funziona, il cavo entra in modalità di funzionamento continuo e, di conseguenza, si guasta rapidamente a causa del surriscaldamento.

autoregolanti

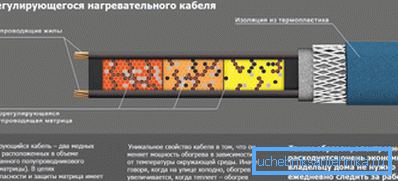

Gli inconvenienti sopra descritti sono privi di sistemi autoregolanti per tubi di riscaldamento:

• Come per i cavi resistivi, la fonte di riscaldamento sono conduttori di nichelcromo o leghe simili.
• Le vene sono collocate nei canali di isolamento di polimeri ad alta conduttività termica.
• Una matrice di semiconduttori si trova tra i canali, a seconda della temperatura: più si riscalda, si formano i percorsi meno conduttivi.
• Pertanto, la regolazione del cavo viene eseguita automaticamente: quando il tubo si raffredda, la matrice conduce intensivamente corrente e i conduttori si riscaldano di più. Più alta è la temperatura, più basse saranno le proprietà del conduttore, quindi il rischio di surriscaldamento e fusione dei conduttori è ridotto al minimo.

Fai attenzione! Un ulteriore polo di tale sistema è l'assenza di un termostato e di sensori.

Lo svantaggio principale dei riscaldatori autoregolanti è il loro prezzo relativamente alto (circa 200 rubli per metro lineare). Tuttavia, l'affidabilità del sistema di solito compensa tali costi.

interno

Un gruppo separato di dispositivi è costituito da cavi interni.

A differenza di quelli esterni più diffusi, sono montati direttamente nella cavità del tubo e sono caratterizzati da un'efficienza molto maggiore a causa della riduzione al minimo delle perdite di calore.

• Come fonte principale di calore, per l'installazione all'interno del tubo viene solitamente utilizzato uno speciale cavo scaldante autoregolante. Tali modelli sono dotati di un isolamento più denso con buone proprietà a prova di umidità, che consente loro di proteggere conduttori metallici e filiere dal circuito.
• I modelli resistivi possono anche essere utilizzati per l'installazione interna, ma questa è l'eccezione piuttosto che la regola.

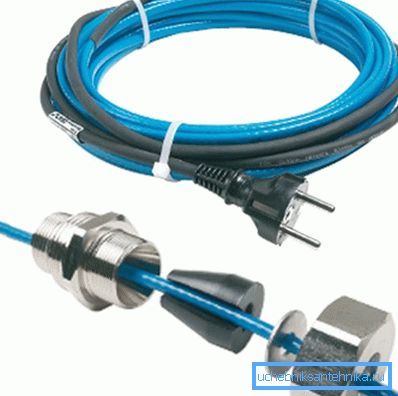

• Oltre al cavo stesso, gli accoppiamenti speciali e i pressacavi per l'installazione sulla tubazione vengono solitamente forniti con l'impianto di riscaldamento.
• Il dispositivo è alimentato da rete 220V. A volte l'istruzione consiglia di collegare i conduttori attraverso un gruppo di continuità per mantenerli in condizioni di lavoro durante un'interruzione di corrente.

Tecniche di installazione

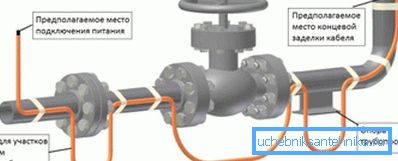

Installazione esterna

Sia i conduttori esterni che quelli interni possono essere installati a mano.

In effetti, l'installazione non presenta particolari difficoltà: è sufficiente seguire alcune semplici regole:

• Per le case private scegliamo un modello con una potenza da 30 a 60 W / m - nella zona temperata, semplicemente non è più necessario.
• Pulire il tubo da sporco, polvere e ruggine. Per il trasferimento di calore più efficiente, abbiamo bisogno che il conduttore si adatti saldamente al metallo o alla plastica.

Suggerimento: Se la tubazione del polimero viene riscaldata, quindi prima di installare gli elementi di trasferimento del calore, il tubo deve essere avvolto con materiale sventato. Quindi il calore verrà distribuito in modo più uniforme e il rischio di fusione del PVC o del polipropilene sarà ridotto al minimo.

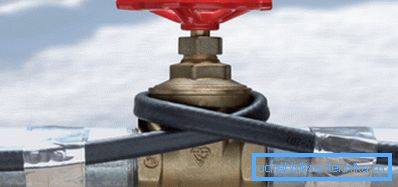

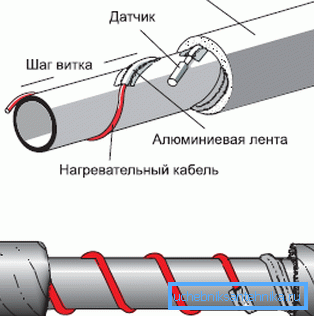

• Poniamo il cavo lungo il tubo (con una linea diritta o ondulata) o avvolgiamo una spirale da esso con incrementi fino a 40 cm. Quando si usano i modelli resistivi, in nessun caso permettiamo ai conduttori di intersecare: si soffieranno molto rapidamente al punto di contatto.
• Ogni 20 cm fissiamo il conduttore con l'aiuto di nastro adesivo metallizzato o una speciale benda resistente al calore.
• Per ridurre la perdita di calore, incolliamo il cavo sulla parte superiore con un nastro di alluminio su una base polimerica, dopo di che lo sovrapponiamo con una guaina termoisolante.

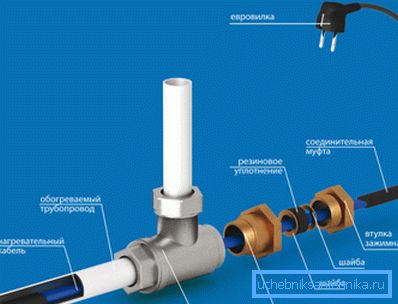

Installazione interna

L'installazione interna è un po 'più complicata:

• Selezioniamo un modello la cui lunghezza corrisponde alla lunghezza del segmento di tubo riscaldato. Qui è necessario tener conto del fatto che il conduttore non deve passare attraverso le valvole e pianificare l'installazione tenendo presente questo fatto.

Suggerimento: Tali sistemi possono essere utilizzati solo in condotte con un diametro interno di 20 mm e oltre.

• Abbiamo tagliato il raccordo a T di una sezione adeguata nel tubo al punto di ingresso del cavo.
• Portiamo il conduttore nel tubo, assicurandoci che la parte di riscaldamento sia completamente nascosta nel lume.
• Fissare il dispositivo nel tee utilizzando i raccordi e gli adattatori inclusi.
• Colleghiamo il riscaldatore alla rete elettrica utilizzando una spina o un quadro elettrico.

Se è stato utilizzato un cavo autoregolante, la corsa di prova può essere eseguita in qualsiasi situazione. Ma è desiderabile testare i modelli resistivi e usarli solo quando si riempiono tutti i tubi con acqua, altrimenti il ​​rischio di surriscaldamento aumenta in modo significativo.

conclusione

Applicando un cavo di riscaldamento per tubi (come talvolta viene chiamato un cavo di riscaldamento), evitiamo il congelamento dell'acqua in inverno. E questo significa che né la riduzione della pressione, né le raffiche di approvvigionamento idrico e di acque reflue non saranno per noi terribili nemmeno nel gelo più grave. Puoi saperne di più sul principio di funzionamento e il metodo di installazione dei dispositivi descritti nel video in questo articolo.
