Cavo di riscaldamento per tubi: caratteristiche di

10-07-2018
Tubi

In questo articolo parleremo di cosa è un cavo di riscaldamento per tubi, qual è il suo dispositivo e come può essere utilizzato per evitare il congelamento della pipeline. Tenendo conto delle condizioni climatiche tipiche per il funzionamento dei gasdotti nella Federazione Russa, è possibile prevenire il loro congelamento e il successivo guasto nella stagione fredda, riscaldando il mezzo liquido trasportato.

L'uso di un filo speciale consente non solo di escludere la probabilità di formazione di inceppamenti di ghiaccio e di mantenere i parametri di pressione richiesti, ma anche di ridurre significativamente la profondità delle condutture dell'acqua.

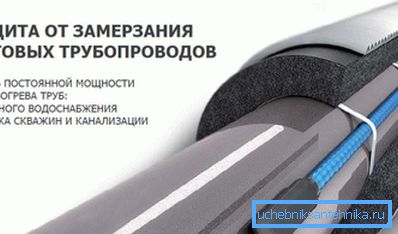

Nella foto cablaggio a due fili lungo il tubo di fogna

Varietà di cavo scaldante

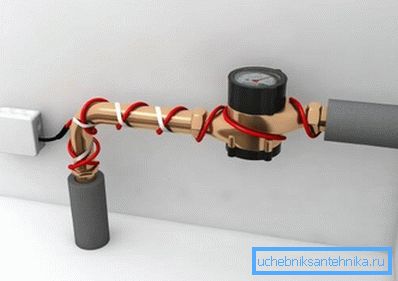

Sistema di riscaldamento domestico

Il cavo di riscaldamento tempestivo per tubi sul mercato è rappresentato da una vasta gamma di prodotti di produttori esteri e nazionali. Ed è per questo che è così importante capire quale prodotto, per quali scopi è inteso e cosa dovrebbe essere acquistato, e cosa è meglio rifiutare.

Convenzionalmente, viene presentato l'intero cavo per il riscaldamento delle tubature dell'acqua:

  • modifica resistiva;
  • modifica autoregolabile.

Entrambi i tipi di riscaldamento hanno caratteristiche uniche che dovrebbero essere considerate nella scelta e nell'installazione. Considerare le caratteristiche tecniche e operative di entrambe le modifiche nel modo più dettagliato possibile.

Cavo resistivo

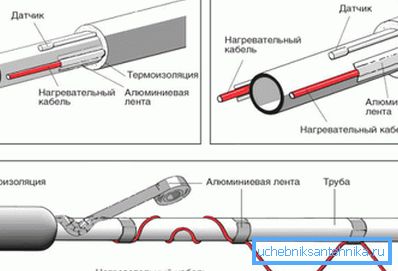

Schema di installazione del cavo resistivo

Un cavo resistivo per tubi di riscaldamento è uno, di solito due, conduttori sottili a forma di spirale rivestiti con isolamento polimerico. Il principale vantaggio di questa opzione è un prezzo ragionevole.

Importante: il cavo presentato in vendita, è realizzato da segmenti di una certa lunghezza con la resistenza corrispondente. Pertanto, è necessario selezionare immediatamente la dimensione appropriata, dal momento che non sarà possibile tagliare il filo acquistato a una lunghezza arbitraria.

La connessione a un filo è realizzata da entrambe le estremità. La forte modifica da un'estremità è cortocircuitata, e dall'altra parte è collegata con le mani alla fonte di energia. La scelta di un filo forte è più preferibile, dal momento che ha bisogno di metà rispetto a un cavo single-core.

Una versione tecnologicamente avanzata del filo di riscaldamento resistivo è un cavo sezionale zonale. Strutturalmente, il sistema è un cavo principale, lungo il quale si trovano due fili con bassa resistenza.

Tra questi fili, a una certa distanza l'uno dall'altro, sono collegati segmenti di conduttori a spirale. La modifica zonale del filo di riscaldamento è più costosa del solito analogo, tuttavia un tale cavo, se necessario, può essere tagliato secondo una lunghezza adeguata.

Gli svantaggi dei cavi resistivi includono la possibilità di surriscaldamento, la probabilità di zone fredde, sia all'inizio che alla fine del circuito.

Tra i vantaggi notiamo qualità come:

  • prezzo basso;
  • potenza costante a lungo termine;
  • probabilità zero di corrente di spunto;
  • facilità di installazione;
  • affidabilità e durata del sistema nel suo complesso;
  • sicurezza operativa.

Cavo autoregolante

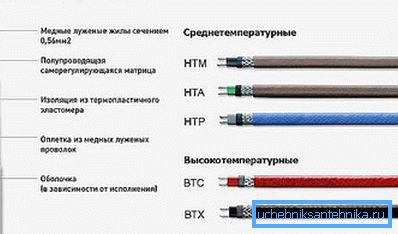

Principali modifiche del cavo autoregolante

Un cavo autoregolante per tubi di riscaldamento è costituito da due conduttori racchiusi in una guaina di polimero comune. In base alla temperatura ambiente, la resistenza dei conduttori cambia e, di conseguenza, la potenza termica viene regolata automaticamente in ogni punto del filo.

Questo tipo di cavo è fabbricato adattato a una temperatura specifica, ad esempio, è possibile acquistare una modifica progettata per la temperatura del ghiaccio di fusione.

I fili sono contrassegnati con la marcatura appropriata, in cui sono indicati indicatori quali la potenza di un contatore alla temperatura di + 10 ° C e la potenza a una temperatura ambiente negativa.

Cavi di questo tipo sono economici, affidabili e sicuri durante il funzionamento. Il filo può essere tagliato alla lunghezza desiderata, eliminando lo spreco di materiale durante l'installazione.

Importante: i sistemi di riscaldamento autoregolanti richiedono un approccio professionale ai lavori di installazione. In caso di installazione di qualità insufficiente dell'estremità e dei manicotti dell'adattatore, è possibile l'avaria dell'intero sistema di riscaldamento.

Funzionamento del cablaggio resistivo

Questo tipo di cablaggio funziona come un normale riscaldatore elettrico, pertanto l'installazione e il funzionamento del dispositivo non sembrano particolarmente difficili.

Come già accennato, in base al metodo di collegamento all'alimentazione, il cablaggio resistivo è suddiviso in single-core e two-core:

  1. Cavo di riscaldamento a nucleo singolo - Questo è un conduttore singolo, coperto con isolamento, schermato da una treccia e una guaina di polimero superiore, che fornisce il grado richiesto di tenuta.

Poiché il cavo è collegato su entrambi i lati, dovrebbe essere collegato in loop, con il risultato che entrambe le estremità si trovano nello stesso punto in cui viene effettuata la connessione. Il metodo di installazione più razionale è l'installazione su entrambi i lati del tubo.

I cavi resistivi single-core possono essere posati solo all'esterno e ci sono una serie di buone ragioni per questo:

  • La posa di un cavo single-core nella cavità del tubo raddoppierà il volume, il che probabilmente causerà una diminuzione della pressione dell'acqua e successivi blocchi;
  • Molto probabilmente la disposizione interna si trasformerà in un intreccio del filo, il che, molto probabilmente, porterà al suo surriscaldamento e al successivo guasto.
  1. Preriscaldare il tubo con un cavo bipolare è un ordine di grandezza più efficiente e più semplice.. Il riscaldamento viene effettuato su due vene e quindi non è necessario disporre un ciclo.

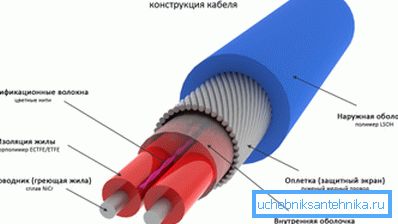

La struttura del forte cavo di calore resistivo

Questo vantaggio consente di posizionare il cablaggio con lo stesso successo sia all'esterno che all'interno del tubo. A causa del fatto che i fili sono collegati insieme in una treccia, la posizione del cablaggio all'interno del tubo non influirà sulla pressione e non causerà l'intasamento.

Le istruzioni per l'installazione di un cavo scaldante a due fili comportano l'inserimento di un tee in un tubo. La presa perpendicolare viene utilizzata per inserire il cavo resistivo verso l'interno. Affinché l'acqua che passa attraverso i tubi non esca, su questa presa è installato uno speciale raccordo ermetico.

conclusione

Ora sai cosa è un cablaggio per riscaldare la pipeline. Guidati dalle informazioni di cui sopra, è possibile proteggere il gasdotto dal congelamento e garantire la massima efficienza del suo funzionamento.

Puoi trovare ulteriori informazioni utili sui tubi di riscaldamento con un cavo guardando il video in questo articolo.
