Che cos'è un canale sotterraneo, quali sono le

In ogni area puoi trovare fiumi, stagni, burroni e solo il luogo del flusso delle piene primaverili. Tali caratteristiche di rilievo rendono molto difficile organizzare le strade, soprattutto per quanto riguarda il collegamento degli insediamenti. Esistono due soluzioni ingegneristiche a questo problema: ponti e canali sotterranei.

Circa il secondo di loro sarà discusso in questo articolo.

Caratteristiche tecniche e strutturali

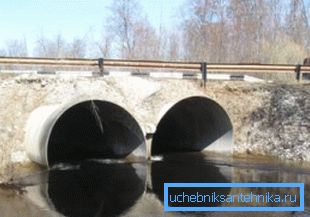

Il tubo dell'acqua è una speciale struttura cilindrica di una certa dimensione, che è installata alla base della carreggiata ed è una sorta di tunnel per il flusso d'acqua che scorre sotto di essa. Cioè, se c'è, ad esempio, una corrente attraverso la quale è necessario posare una strada di alta qualità, la struttura descritta viene montata nel suo canale e su di essa vengono eseguiti lavori pianificati.

Dovresti sapere: la trasmissione dell'acqua della funzionalità di tali tubi non è limitata, e talvolta vengono utilizzati per creare sottopassaggi di bestiame o altri cavalcavia.

Confronto con il ponte

Se, in sostanza, il compito principale del prodotto in questione è quello di gettare una strada attraverso un ostacolo d'acqua, allora perché non installare un piccolo ponte per questo?

Il fatto è che a circa gli stessi costi di costruzione, il tubo presenta diversi vantaggi:

• Non vi è alcuna violazione dell'integrità del sottofondo e della struttura del percorso pavimentato.
• Contenuto relativamente basso di condotte sotterranee. I costi di riparazione e manutenzione sono inferiori ai ponti.
• La riduzione del carico sul tubo è proporzionale all'aumento dello spessore del cumulo di terreno, che varia da due metri.

• Prezzo ragionevole per l'intera struttura.

Quindi, si può concludere che nel caso di una grande distanza tra le sponde, il ponte rimane l'unica costruzione possibile, ma con una breve distanza, l'installazione di un tubo di scarico sarà molto più razionale.

specie

Esistono molti tipi di strutture in esame, le loro caratteristiche distintive possono essere distinte nella seguente tabella:

dimensioni

Il rapporto consigliato tra diametro e lunghezza del tubo di scarico è simile al seguente:

C'è anche una formula definita per il calcolo dei condotti sotterranei:

L_mp= in + 2 (ns-d)? m, dove

Regole generali di concordato

• Quando si installa un tubo di dieci metri su una strada in fattoria con una sezione di mezzo metro, è necessario creare un tumulo con uno spessore di almeno cinquanta centimetri.
• I condotti sotterranei su autostrade su SNiP possono essere posizionati solo a condizione della disponibilità di un profilo e di un piano corrispondente a questo tipo di strade.
• Il tipo più comune di funzionamento di queste strutture - flusso libero, che coinvolge il flusso naturale di acqua. Pressione o semipressione meno comunemente utilizzata.
• L'istruzione proibisce l'installazione di costruzioni di canali sotterranei su serbatoi, lungo i quali in caso di formazione di ghiaccio si spostano le derive di ghiaccio, poiché i banchi di ghiaccio possono creare un blocco di emergenza all'ingresso del tubo.

Suggerimento: per la sistemazione dei tubi nei fiumi in cui si verifica la deposizione dei pesci, è prima necessario ottenere il permesso dall'autorità preposta al controllo dei pesci. Nel caso opposto, lo sviluppatore si aspetterà una grossa multa.

• La distanza dalla falda acquifera deve essere rispettata, a seconda delle modalità operative, come segue:

• Le estremità dei tubi del canale sotterraneo sono create dalle pareti del portale e ali inclinate sepolte nel terreno al di sotto del livello di penetrazione del gelo di 0,25 m ed aventi un cuscino di ghiaia con uno spessore di almeno dieci centimetri.

• Il terreno normale in costruzione è sostituito da una miscela di sabbia e detriti. Questo eliminerà il cedimento.
• Esistono tre tipi di gruppi che differiscono nelle loro capacità di trasporto. In ciascuno di essi, l'altezza del rinterro ha il suo indicatore: 2 m, 4 me 6 m, rispettivamente.

Dovresti sapere: in condizioni non standard è consentito utilizzare altri riempimenti a terra e altezze calcolate al fine di ottenere un uso più razionale delle risorse.

• La marcatura delle condotte sotterranee viene effettuata con l'aiuto di lettere e numeri separati da un trattino. Sul lato sinistro indica il tipo di prodotto e sul lato destro - il diametro delle passate convenzionali, la lunghezza utile e il numero di gruppi che determinano la capacità portante della struttura.
• I prodotti in calcestruzzo vengono installati secondo GOST 26633. A tale scopo viene utilizzato calcestruzzo pesante con una classe di resistenza non inferiore a B25 e tenuta stagna - W Solo tali parametri garantiscono un lungo e corretto funzionamento della struttura.

Dovresti sapere: non è ammessa la presenza di crepe nei tubi in calcestruzzo e cemento armato. L'unica eccezione è la larghezza di restringimento non superiore a 0,05 mm.

• Le lastre monolitiche in calcestruzzo della classe B sono adatte per la creazione di ali. Il rinforzo non è necessario.

Lavori di costruzione

Sull'esecuzione del lavoro solo con le sue mani, il discorso e non può essere, dal momento che gli elementi strutturali sono generali e pesanti. Ma con il team di installazione e l'attrezzatura appropriata sarà facile da gestire.

Pozzo di fondazione

Quando si scava una fossa, vengono seguite diverse regole:

1. Il fissaggio delle pareti è previsto solo in caso di elevata saturazione del suolo con acque sotterranee.

1. La pendenza dei pendii è determinata in base alla profondità del fossato e alle proprietà del suolo sviluppato.
2. Se si prevede di installare l'impermeabilizzazione o altri lavori simili che comportano la presenza di persone nella fossa, è necessario rimuovere le pareti dal seminterrato a una distanza non inferiore a 0,7 m.

Suggerimento: se non viene pianificato alcun lavoro aggiuntivo dopo la posa del tubo, può essere limitato a un intervallo di 0,1 m. Ciò sarà sufficiente per garantire la normale installazione.

1. Lungo il perimetro dell'oggetto, i rulli del terreno sono disposti in modo da impedire la penetrazione dell'acqua superficiale nella fossa.
2. Nei casi in cui l'installazione viene effettuata sul territorio del serbatoio, è possibile utilizzare uno dei due modi per rimuovere il fluido dal sito di costruzione:
3. Se la situazione è in salita, dal fondo della fossa si sta scavando una fossa aggiuntiva per deviare l'acqua nel fosso.
4. In altri casi, sarà necessario creare un pozzetto e pompare il fluido da esso utilizzando attrezzature di pompaggio.

fondazione

I più comuni sono le fondazioni prefabbricate e monolitiche, i prefabbricati-monoliti meno usati, e per i terreni con terreno debole è colonnare più adatto.

Considerare il corso di installazione sull'esempio dell'opzione che richiede più tempo - monolitico:

1. Installare la cassaforma attorno al perimetro del riempimento.
2. Impastare o fornire soluzioni concrete.
3. Facciamo il riempimento e speronamento della miscela.

Suggerimento: nel processo di versamento del calcestruzzo, si consiglia di perforarlo periodicamente con una barra d'acciaio. Ciò eviterà la formazione di sacche d'aria.

1. Coprire il calcestruzzo con un film e versare acqua fino a quando non tramonta.
2. Rimuovere la cassaforma.
3. Copriamo lo spazio tra il terreno e il monolite del seminterrato con ghiaia mista a sabbia.

La base prefabbricata si distingue per il fatto che al posto della malta per colata vengono montati componenti in calcestruzzo pronti all'uso.

Materiale per tubi

I tubi in calcestruzzo o cemento armato sono classici in questa materia e sono testati nel tempo. Ma voglio prestare particolare attenzione a una versione più avanzata, che è una struttura metallica ondulata.

I vantaggi di questo tipo di struttura:

• Una vasta gamma di diversi diametri. Ti permette di fare la scelta più ottimale per ogni situazione.
• Peso ridotto Semplifica notevolmente il trasporto e i lavori di installazione.
• Facile installazione La gestione del materiale in questione non richiede alcuna abilità speciale.
• Elevata resistenza e flessibilità. In combinazione con il terreno offre una maggiore affidabilità rispetto alla struttura in cemento armato.
• Il lungo termine operativo che raggiunge i cento anni.
• Prezzo basso Riduce fino al 50% rispetto all'utilizzo di altri materiali.
• Versatilità. È applicato in tutte le condizioni climatiche.

impermeabilizzazione

I lavori di impermeabilizzazione vengono eseguiti prevalentemente con malta bituminosa o materiale di copertura. La cosa principale prima di stendere il materiale è pulire la superficie del tubo da detriti, sporco, e in inverno e dalla glaciazione.

riempimento

Dopo che la struttura è stata installata, dovrebbe essere riempita di terreno. Per questo scopo, quello che è stato precedentemente rimosso dallo scavo è abbastanza adatto.

Tutto accade come segue:

1. Addormentiamo uniformemente il terreno nello spazio tra il suolo e le pareti della struttura.
2. Quando il terreno viene riempito su entrambi i lati, lo sigilliamo con l'aiuto di speciali macchine per la rincalzatura.
3. Dopodiché creiamo un tumulo in cima, il cui spessore corrisponde al tuo progetto.
4. Direttamente sopra il tubo, la guarnizione non si verifica per evitare il sovraccarico tecnico sul prodotto.

conclusione

La costruzione di ponti non è sempre giustificata nella costruzione di strade attraverso fiumi o gole. Spesso è molto più razionale installare un canale sotterraneo, che è più economico e presenta diversi importanti vantaggi (vedi anche l'articolo Tendere tubi nella tua casa).

La chiave per l'installazione di successo è la conformità con determinate regole, che sono descritte in dettaglio sopra. Il processo stesso consiste nello scavo, nella posa delle fondamenta, nella posa del prodotto stesso e nel riempimento.

Il video in questo articolo ti fornirà un'ulteriore quantità di informazioni direttamente correlate al materiale recensito.

L'installazione delle strutture descritte consente di risolvere molti problemi associati alla costruzione di strade sul terreno, accidentate da fiumi e burroni.
