Che cosa è un collezionista per l'impianto idraulico

Per cominciare, chiariamo cosa è un collettore d'acqua - una parte tubolare tecnica che può mescolare diversi liquidi (in base alla composizione molecolare o alla temperatura) o distribuirla attraverso più canali contemporaneamente. Nel nostro caso, può essere un miscelatore, un tee, un quadrilatero o un pettine per la distribuzione di tubi di riscaldamento o di approvvigionamento idrico.

Presteremo maggiore attenzione all'ultima versione: scopri come si connette e guarda un video dimostrativo in questo articolo.

Installazione di collettori

Nota. In generale, l'installazione di collettori, in quanto tale, non esiste affatto, poiché è solo un adattatore intermedio che facilita il trasferimento facilitato del fluido in altri canali. L'intera installazione di un tale dispositivo viene generalmente considerata in combinazione con altri dispositivi e sistemi idraulici.

specie

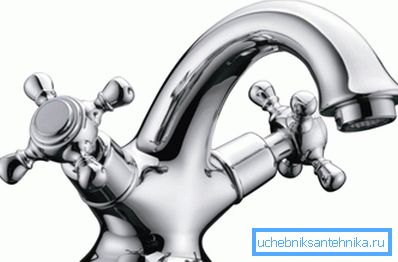

• La forma più conosciuta di un raccoglitore per un utente ordinario con unità sanitarie è un lavello o un miscelatore da vasca, cioè, costruito in un bagno e posato sul muro (ci sono anche opzioni da incasso a parete). Questo meccanismo può avere valvole nella forma di una scatola della gru (modelli a due e due leve), o nella forma di una cartuccia o di una sfera (modelli a leva singola o joystick).
• In uno qualsiasi dei tipi di valvole, è in vigore un principio di aspirazione dell'acqua - proviene da due fonti (calda e fredda), e viene fuori per il consumo attraverso un canale, chiamato beccuccio. Il prezzo di tali dispositivi può variare notevolmente l'uno dall'altro, a seconda della qualità e della decorazione.

• Il più semplice di tutti i collettori d'acqua è un tee sanitario per tubi, che, in sostanza, è un'unità di distribuzione dell'acqua - l'alimentazione passa attraverso un canale e la distribuzione passa attraverso due. Tali dispositivi sono costantemente utilizzati non solo nella rete idrica, ma anche nel sistema fognario (tettucci a ventaglio), così come sono utilizzati per trasportare e distribuire una varietà di liquidi e gas. Nell'approvvigionamento idrico sono fatti di acciaio, ottone, rame, polipropilene, polietilene reticolato e polibutilene.

• E, infine, il tipo di raccoglitore idraulico più conosciuto è un pettine, che viene utilizzato per i gruppi idrici quando si installa un pavimento riscaldato ad acqua, oppure può essere la distribuzione di fluido per i radiatori a diverse ali dell'edificio. Nella maggior parte dei casi, è venduto con valvole, come si vede nella foto sopra, ma può anche essere fornito senza di esso - quindi le valvole devono essere installate in modo indipendente.
• Di regola, pettini di questo tipo sono fatti di ottone, sebbene possano essere fatti anche di rame, acciaio e persino silumin, sebbene sia meglio non usare quest'ultima opzione. Il numero di tocchi su un dispositivo di questo tipo può essere diverso, da tre a infinito, cioè è possibile collegare i collettori che hanno 10 o più prese, se ce n'è bisogno.

Collettore pavimento riscaldato

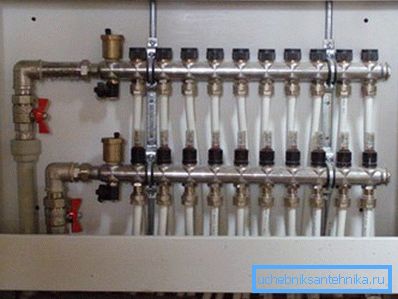

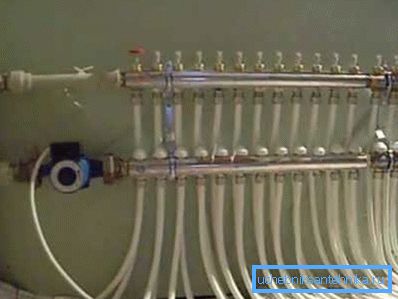

Il nodo di distribuzione per l'analisi dell'acqua nelle istruzioni di riscaldamento consente di installare non solo nella nicchia, ma all'esterno, se c'è una stanza speciale per questo - un locale caldaia, dove tale sistema non interferirà con nessuno. Ma, prima di tutto, capiamo l'essenza, cioè, in linea di principio, collegare l'impianto di riscaldamento attraverso il raccoglitore e scoprire come funziona.

Due circuiti funzionano sempre da qualsiasi caldaia di riscaldamento - uno per la fornitura di acqua calda, e l'altro per restituire il refrigerante già raffreddato, quindi, per installare un pavimento riscaldato ad acqua, avrete anche bisogno di due pettini - l'ingresso e l'uscita.

Quindi, stai installando una caldaia per acqua calda, da cui sono separati i circuiti di riscaldamento, ma in questo caso il tubo di alimentazione e il tubo di ritorno vanno al distributore di acqua con i pettini. Quindi, un collettore viene installato per la fornitura e per il ritorno dell'altro, di solito sono montati uno sopra l'altro, indipendentemente dal fatto che siano incassati nel muro o meno.

Come si può vedere nelle foto in alto, le valvole di arresto si trovano non solo sui tubi del collettore, ma anche sui tubi che li collegano alla caldaia, e dall'altro lato, la valvola Mayevsky è solitamente avvitata per l'aria di sfiato, che può sempre essere nel sistema.

Il numero di ugelli dipende dal numero di circuiti idraulici, ad esempio, è possibile installare un nodo di distribuzione in una casa di 10 stanze, quindi sono necessari pettini con almeno 10 rubinetti, ma potrebbero esserci più di un circuito in una stanza, quindi sarà necessario aumentare il numero di derivazioni .

Il circuito dell'acqua a un piano, sia esso in polietilene reticolato o in plastica rinforzata con metallo, non dovrebbe avere giunti chiusi da un massetto di cemento-sabbia, altrimenti si rischia la durata della vita dell'impianto di riscaldamento.

Nei casi in cui la stanza è grande e non si adatta alle dimensioni della bobina di un tubo, è meglio dividere la stanza lungo le ali, quindi per una tale area ci possono essere due, tre o anche quattro ali, che, a loro volta, saranno riflettere sulla lunghezza del raccoglitore.

Ma è estremamente poco pratico installare una presa d'acqua per una casa grande - in questo caso dovrai posare tubi aggiuntivi, e all'inizio questo può essere un accumulo di circuiti piuttosto impressionante, che non è molto conveniente per l'installazione.

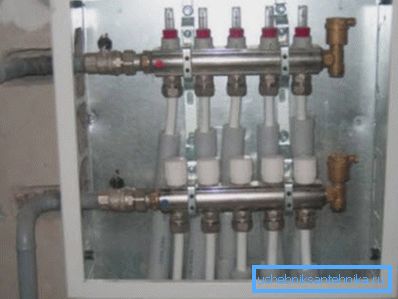

È molto più semplice fare un nodo d'acqua in due o tre stanze, come mostrato nella foto in alto, quindi dovrai posare meno tubi in un unico punto, il che comporta un aumento del passaggio attraverso le pareti. Il cablaggio dei circuiti di alimentazione e di ritorno in questi casi viene solitamente eseguito con polipropilene, che passa al collettore in ottone attraverso un raccordo filettato.

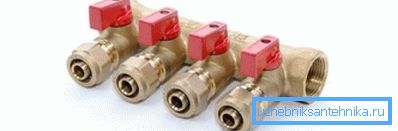

Nota. La pratica dimostra che l'installazione di un pavimento riscaldato ad acqua è molto più redditizia per produrre non con polietilene reticolato, ma con laminato a base di metallo: la qualità del riscaldamento e la sua vita operativa non cambiano, mentre il costo diminuisce. Inoltre, sono sempre in vendita i raccoglitori, i cui tubi di derivazione sono dotati di raccordi terminali per il passaggio a un tubo di metallo-plastica.

conclusione

In conclusione, vorrei sottolineare che è possibile utilizzare qualsiasi collettore collegandolo alle tubature dell'acqua con le proprie mani: non è affatto difficile. Anche i lunghi pettini per l'installazione di un pavimento caldo, infatti, non sono molto diversi dal solito tee.
