Collare per l'inserimento nel sistema di approvvigionamento

In questo articolo, parleremo di cosa costituisce e di come viene utilizzata la fascetta per il tubo nel sistema di alimentazione idrica sotto pressione. L'argomento dell'articolo è universalmente rilevante, dal momento che i dispositivi in ​​questione sono il modulo più comune utilizzato per il collegamento ai sistemi di approvvigionamento idrico centrale.

Con il giusto approccio alla scelta di questo accessorio e con un uso corretto di esso, è possibile eseguire l'installazione della pipeline con le proprie mani, utilizzando uno strumento semplice e ampiamente disponibile.

Caratteristiche dell'applicazione

Per cominciare, decideremo le istruzioni per l'uso delle pinze mortase. La maggior parte degli impianti idraulici moderni viene assemblata utilizzando tubi in polietilene. Quindi, la necessità di utilizzare la saldatura tradizionale è assente e per il tie-in si può fare con un morsetto speciale.

Come risultato del lavoro di installazione con l'uso di tali accessori, è possibile ottenere la resistenza ottimale della connessione della presa e della principale.

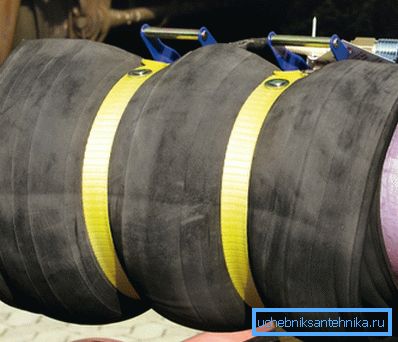

Fai attenzione! I morsetti di riparazione per tubi dell'acqua vengono utilizzati quando non è possibile interrompere il flusso del fluido trasportato e lavorare sotto pressione.

La qualità del lavoro di installazione dipende non solo dalle competenze e dall'esperienza pratica dell'installatore, ma anche dalla corretta selezione dei dispositivi destinati al collegamento.

Considerare le principali categorie di pinze permute sul mercato.

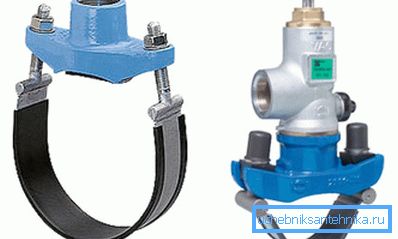

La gamma delle pinze più popolari

In base alla particolare configurazione della tubazione e in base al tipo di materiali utilizzati nel suo assemblaggio, vengono selezionate alcune categorie di morsetti da infilare.

Considerare la gamma di modifiche presentate sul mercato:

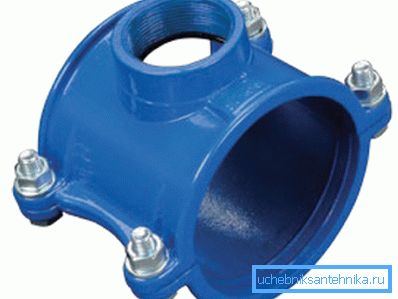

• Il morsetto è utilizzato per il collegamento alla rete idrica non in pressione. Il design del dispositivo è costituito da due parti, una delle quali è dotata di un ramo con filettatura interna. L'installazione dell'accessorio sull'autostrada e l'installazione avvengono tramite bulloni. Sul mercato sono modifiche del titolare, in plastica o metallo.

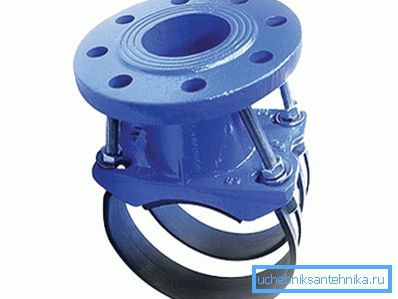

• Il collare a sella viene utilizzato per l'allacciamento di condutture in cemento-amianto, metallo e plastica. In contrasto con la "clip", il dispositivo è costituito da una parte principale - la "sella", che è fissata sul tubo con una staffa di serraggio flessibile. La maggior parte di questi dispositivi è in metallo. Le pinze a sella sono versatili, in quanto possono essere utilizzate per attaccare alla linea e sotto pressione e senza pressione.

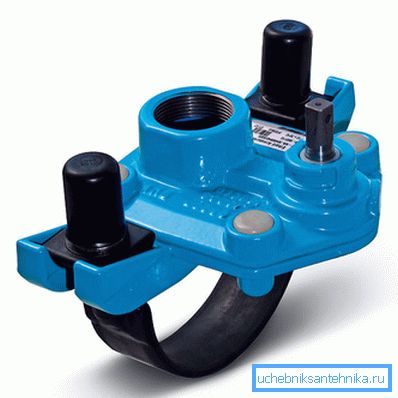

• Morsetto Zasverlovochny appositamente progettato per la maschiatura in condotte azionate ad alta pressione.

Il dispositivo è un modulo modulare, dotato di ugelli speciali e connettori girevoli. Questo tipo di dispositivo può essere installato su tubazioni in plastica, ghisa e acciaio.

Importante: per l'installazione di punte da trapano è richiesta un'attrezzatura speciale.

• La sella elettrosaldata è progettata esclusivamente per l'inserimento in tubazioni di plastica. Il design del dispositivo include componenti come una fresa per la foratura di superfici polimeriche e una bobina di riscaldamento.

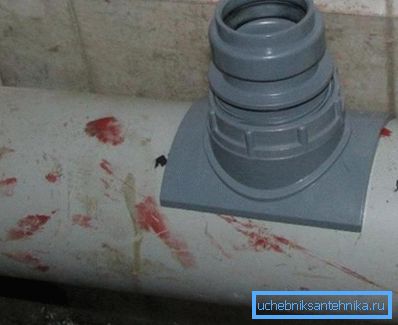

Dispone di inserti in tubi di polietilene

Il polietilene è un materiale plastico, e quindi il prelievo nel tronco può essere fatto in diversi modi usando attrezzature facili da usare. A causa della relativa facilità di installazione, il prezzo del risultato finale è basso.

Considera i modi più popolari e popolari per condurre i tie-in. Installazione perforando un foro di un diametro adatto con una corona o trapano, seguito dall'installazione di un rubinetto.

Questo metodo è il più semplice, ma a una condizione: è opportuno eseguire lavori di installazione con una pressione minima o nulla del mezzo trasportato. Anche in questo caso, questo metodo non implica la necessità di acquistare costose pinze, come qualsiasi ne verrà fuori, ma con un rubinetto corrispondente al diametro dei tubi.

Istruzioni di installazione per quanto segue:

• Un tronco viene scavato e una trincea viene preparata per la rimozione.
• Il diametro della linea viene misurato per determinare l'esatta dimensione del morsetto.

Importante: la pinza viene scelta in modo che il suo diametro interno nella posizione stabilita fosse un paio di millimetri più piccolo del diametro esterno della tubazione. Solo in questo caso, si garantisce una connessione con un alto grado di tenuta. Ancora una volta, la corona che verrà utilizzata durante la perforazione dovrebbe essere al millimetro della presa già selezionata.

• Poiché non vi è alcuna pressione nel sistema, prima foriamo il foro necessario e solo dopo mettiamo la sella e stringiamo la staffa. Non dimenticare di mettere una guarnizione di gomma sotto la staffa e la sella, che allo stesso tempo fornirà una maggiore efficienza di serraggio e ti permetteranno di raggiungere il livello ottimale di tenuta della connessione.

Se si eseguono lavori di installazione sulla condotta sotto pressione, viene utilizzato un giunto di tubo saldato. In questo caso, è necessario un equipaggiamento speciale che fornisca corrente al giunto saldato montato sulla parte superiore del tubo.

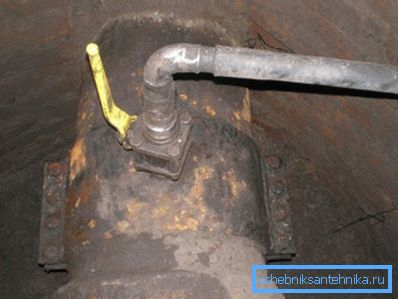

Dispone di inserti in tubi di ghisa

Nonostante il fatto che oggi ci siano sempre meno condutture di ferro, sono ancora lì. Pertanto, a volte diventa necessario connettersi a pipe di questo tipo. Come farlo bene?

Prima di procedere con l'installazione, si deve comprendere che la ghisa è un metallo speciale con speciali proprietà fisico-chimiche. Ad esempio, a causa di un eccessivo stress meccanico, i prodotti in ghisa si spezzano o si sbriciolano.

Pertanto, quando si eseguono fori per il collegamento di rami, viene utilizzato un trapano speciale con un angolo di affilatura di 116-118 gradi e scanalature diritte. Se si prevede di praticare un foro per il diametro richiesto in un solo passaggio, viene utilizzata una corona con piastre in metallo duro saldato.

Importante: non importa quale tipo di attrezzatura di perforazione viene scelta, poiché ogni trapano deve essere continuamente raffreddato durante il processo di perforazione. Come refrigerante, puoi usare oli speciali o semplicemente acqua.

L'inserto in ghisa è realizzato con l'uso di morsetti metallici e con l'uso delle controparti in plastica, che sono anche resistenti e durature.

La sezione del tubo su cui verrà realizzata la connessione viene accuratamente pulita da possibili contaminazioni e sgrassati. Successivamente, l'area di metallo puro viene coperta con uno strato di sigillante o lo strato di gomma viene posizionato su questo punto.

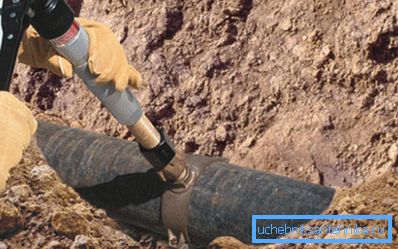

Successivamente, il morsetto viene applicato in modo tale che l'apertura per la rimozione coincida con il foro praticato nella parete del tubo. Nel caso in cui il tie-in venga eseguito sotto pressione, vengono utilizzati dispositivi progettati specificamente per questo tipo di installazione.

Importante: l'installazione di prese sulla condotta sotto pressione richiede l'ottenimento di permessi speciali nelle rispettive organizzazioni. In alcuni casi, l'inserimento sotto pressione deve essere effettuato con la partecipazione di professionisti qualificati.

conclusione

Ora che sai quali sono i morsetti per la riparazione dei tubi dell'acqua, sarà probabilmente più facile per te scegliere gli strumenti necessari per l'uso nelle abitazioni private.

Hai qualche domanda? Le spiegazioni necessarie possono essere ottenute guardando il video in questo articolo.
