Collegamento della caldaia a gas al camino

Il camino nella composizione del sistema di riscaldamento a gas viene utilizzato, come è noto, per la rimozione dei prodotti di combustione dalla caldaia ed è un albero speciale con un tubo montato al suo interno. In questo articolo discuteremo come collegare la caldaia a gas al camino.

Per la progettazione del canale di uscita stesso, nonché per l'ordine della sua connessione alle apparecchiature a gas, vengono presentati una serie di requisiti, che sono i seguenti:

• le sezioni verticali del camino dovrebbero essere installate senza pendenza;
• non ci dovrebbero essere restrizioni o espansioni all'interno del condotto di scarico;
• per la sua fabbricazione dovrebbero essere utilizzati materiali speciali resistenti al calore, evitando che si formino crepe e danni meccanici sulle pareti della struttura;
• nella progettazione del camino non può essere più di 3 curve del canale di scarico;
• quando lo si collega alla caldaia a gas, devono essere utilizzati sigillanti speciali, progettati per funzionare a temperature elevate;
• I parametri del canale di scarico (l'altezza del tubo e il suo diametro) devono corrispondere alle caratteristiche della caldaia di lavoro, che è un prerequisito per ottenere la spinta necessaria.

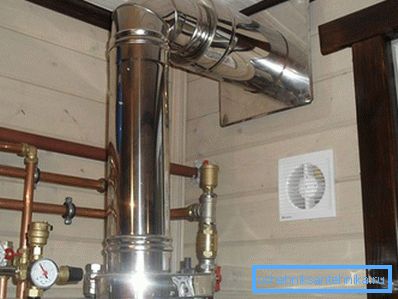

Dispositivo del canale di uscita

Il corretto collegamento di una caldaia a gas è possibile solo dopo una preliminare familiarizzazione con la progettazione di canali tipici per lo scarico dei prodotti di combustione. Per organizzare tali canali, di norma, viene utilizzata la seguente serie di parti prefabbricate:

• adattatore di design speciale, attraverso il quale la caldaia è collegata al camino;
• sportello di ispezione speciale montato nella parte inferiore del tubo e destinato all'ispezione e alla pulizia periodica del camino;
• staffe per il fissaggio della struttura nella miniera o sui muri.

Inoltre, per l'organizzazione dei lavori di installazione sono necessari tali tubazioni prefabbricate e elementi di fissaggio, come ad esempio piegature, morsetti e tee.

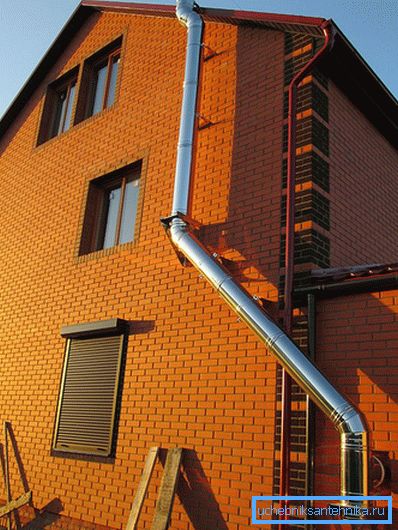

Tipi di camini e requisiti per la loro installazione

L'uscita dei fumi collegata alla caldaia a gas può essere posata sia all'interno dell'edificio residenziale che secondo le sue strutture esterne, il che rende possibile classificare tutte le strutture note di questa classe come interne ed esterne.

Per ognuno di questi tipi sono state sviluppate specifiche standard, che dovrebbero essere seguite anche in caso di esecuzione non standard del camino. I requisiti principali di questi standard sono i seguenti:

1. Con qualsiasi schema per il collegamento della canna fumaria, le sue sezioni orizzontali sono posate con un leggero pregiudizio verso la caldaia (almeno 3 gradi per metro lineare).
2. Il collegamento a questo camino di altri dispositivi di riscaldamento combinando più tubi è inaccettabile. Ciò può portare al sovraccarico del canale e alla penetrazione dei prodotti della combustione nella stanza riscaldata.
3. Si consiglia di procedere al lavoro di installazione solo dopo uno studio approfondito di tutte le domande relative alla conformità dei parametri della canna fumaria con le caratteristiche di una caldaia a gas.

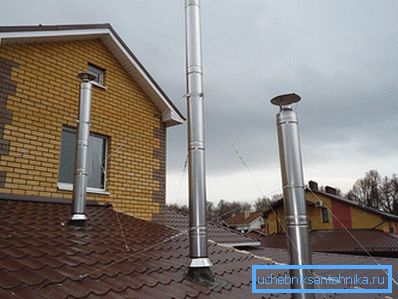

4. Nel fare i calcoli, si dovrebbe procedere dal fatto che l'altezza standard della canna fumaria, di regola, non supera i 5 m. Nel caso di una struttura di copertura piana, la parte superiore del canale di scarico dovrebbe salire almeno 1,5 metri sopra il tetto.
5. L'altezza del canale esterno, a una certa distanza dal tetto, è determinata, di regola, dal livello della sua cresta. Allo stesso tempo, il tubo del camino, che si erge sopra la cresta di oltre 2 m, dovrebbe inoltre essere fissato con l'aiuto di prolunghe del cavo.

L'ordine di sistemazione delle strutture esterne e interne presenta piccole differenze, che saranno discusse in maggior dettaglio nelle sezioni seguenti (ad esempio, canna fumaria in acciaio).

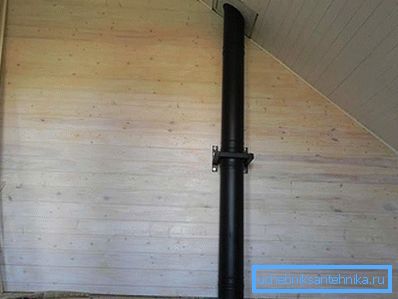

Installazione del canale di scarico interno

L'installazione del camino interno inizia con la marcatura del percorso di posa, durante il quale sono delineati i punti di passaggio del canale del fumo nel tetto e i soffitti esistenti. Quindi preparato attraverso fori per la posa del canale, le cui dimensioni devono corrispondere alle dimensioni del tubo di ingresso.

Solo successivamente è consentito procedere con l'installazione dell'intero sistema di deviazione, il cui ordine può essere rappresentato come segue:

1. Innanzitutto, un raccordo di transizione speciale è collegato al tubo di derivazione dalla caldaia, che garantisce il coordinamento delle dimensioni dell'uscita con il camino.
2. Successivamente è possibile procedere all'assemblaggio del portello di controllo con un tee. Allo stesso tempo, le staffe sono montate sulle pareti del canale per tutta la sua lunghezza, fissando il corpo in acciaio del canale nella canna fumaria.
3. Quindi sarà possibile procedere alla costruzione della struttura del tubo in base alle dimensioni richieste e, nel caso in cui vi siano pieghe nel canale, all'installazione di adattatori speciali (gomiti) al suo interno.
4. Nelle transizioni attraverso la sovrapposizione deve essere montato un tubo speciale che isola il camino dal contatto diretto con le strutture di supporto.
5. Una lamiera d'acciaio zincata con un intaglio pre-preparato è attaccata al tetto del camino sul tetto, su un canale di metallo, e quindi fissata alla base del tetto con speciali elementi di fissaggio.

Si noti che i giunti dei singoli collegamenti del canale sono necessariamente rinforzati con morsetti, che dopo l'installazione vengono serrati con bulloni speciali o filo ricotto. Inoltre, quando si installa la canna fumaria, è obbligatorio l'isolamento termico delle sezioni delle guarnizioni in cui le pareti sono a contatto con materiali facilmente combustibili (il tessuto di amianto è più adatto a tale scopo). Al fine di aumentare l'affidabilità dell'isolamento termico in luoghi particolarmente importanti della costruzione, il tubo di diramazione viene ulteriormente rivestito con mastice refrattario, dopo di che un riscaldatore viene disposto attorno al perimetro dell'apertura.

Al termine dei lavori di installazione, l'intera struttura viene controllata per rilevare eventuali perdite, durante le quali vengono applicate le solite suds alle giunture della struttura, quindi viene attivata la caldaia. In caso di formazione di bolle di sapone in luoghi controllati, la sigillatura viene ripetuta.

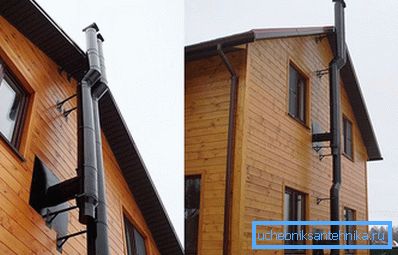

Camino esterno

Prima di posare il canale esterno, viene prima effettuata la marcatura del punto di uscita del camino dall'edificio residenziale, dopodiché viene preparato il foro corrispondente. Quindi un elemento passante speciale è collegato direttamente all'ugello della caldaia stessa, la cui estremità viene estratta. (Consigli sulla necessità di un'attenta sigillatura del passaggio dell'elemento di scarica attraverso la parete). Successivamente, sarà possibile fissare un tee con una spina sul terminale esterno, la cui rimozione gratuita verrà utilizzata come revisione.

Subito dopo, sarà possibile procedere alla creazione del canale aggiungendo nuovi collegamenti ad esso. I giunti formati sono rinforzati dagli stessi morsetti, quindi serrati con bulloni o filo. Come un camino interno, la struttura esterna è montata sulle pareti dell'edificio con staffe speciali montate ogni 2 metri.

Non appena viene reclutata l'altezza necessaria del camino, viene installata una punta a forma di cono speciale all'estremità del tubo, dopodiché sarà possibile iniziare l'isolamento dell'intera struttura, che ne escluderà il congelamento nella stagione invernale. Dall'isolamento del camino può essere abbandonato solo se eseguito secondo uno schema speciale, che prevede l'utilizzo di speciali elementi isolanti che formano il cosiddetto "canale sandwich". Al completamento del lavoro di installazione è necessario verniciare la struttura con un rivestimento resistente al calore che protegga la sua superficie dalla corrosione.

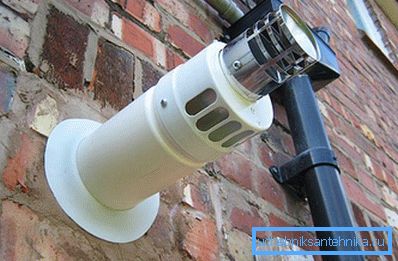

In conclusione, notiamo che tutte le operazioni di installazione sopra descritte sono caratteristiche solo per il riscaldamento delle caldaie nella versione da pavimento (eccetto per il parapetto). I canali del camino per l'attrezzatura da parete, di regola, vengono eseguiti secondo uno schema a due circuiti.
