Come collegare i tubi dell'acqua con le tue mani? In questo articolo analizzeremo le soluzioni per i materiali più popolari, prestando attenzione ai loro problemi chiave, punti di forza e punti deboli.
Quindi iniziamo.
Elenco dei materiali
Per iniziare, ricorda quali tipi di tubi vengono utilizzati nella costruzione delle reti di approvvigionamento idrico.
- Acciaio nero Recentemente, ha perso la sua popolarità precedente a causa della proliferazione di materiali polimerici, ma ancora non rinuncia alla sua posizione a causa della sua elevata resistenza meccanica.
Va chiarito: nelle reti di approvvigionamento idrico centralizzate, la pressione nominale è di 3-6 kgf / cm2. Tuttavia, in alcuni casi (apertura brusca delle valvole o malfunzionamento durante le prove della densità del riscaldamento principale) è possibile un eccesso a breve termine di questo valore - fino a 12 - 20 kgf / cm2.
- Tubo in acciaio zincato. Si confronta positivamente con l'acciaio nero con resistenza alla corrosione.
- Acciaio inossidabile ondulato.
- Rame.
- Metallo-plastica è una costruzione a tre strati di polietilene reticolato e alluminio, che fornisce resistenza meccanica.
- Polipropilene (senza rinforzo, rinforzato con fibre, rinforzato con foglio di alluminio).
- Polietilene utilizzato esclusivamente per l'approvvigionamento di acqua fredda a causa della limitata resistenza al calore.
Come collegare i tubi dell'acqua in ogni caso?
Acciaio nero
saldatura
Il metodo principale per unire i tubi d'acciaio è la saldatura, l'arco elettrico o il gas.
- Saldatura ad arco - è la fusione del materiale dell'elettrodo, fuso da un arco elettrico, con l'isolamento della giunzione dalla fusione di scorie - il guscio dell'elettrodo. Grandi correnti (200 amp o più) sono fornite da un trasformatore di saldatura.
- Saldatura a gas comporta l'uso del bruciatore per far rifluire i bordi della fiamma di saldatura, a cui viene alimentata una miscela di ossigeno e acetilene. Il materiale di saldatura è il filo di saldatura fuso nella stessa fiamma.
filetto
La connessione filettata, a differenza della saldatura, prevede la possibilità di smontaggio. I fili sui bordi dei tubi vengono tagliati a mano, su un tornio a vite o semplicemente saldati.
Per i filetti di tenuta si può usare:
- Tape FUM. È un po 'scomodo in quanto dà una perdita con un corso inverso minimo della filettatura.
- Il filo - sigillante per il collegamento delle tubature dell'acqua non ha questo inconveniente; Tuttavia, il prezzo di 150-200 rubli per 30 metri di filo non piacerà a tutti.
- Il lino sanitario è economico, ma non troppo resistente: marcisce con acqua fredda e brucia a caldo.
A proposito: l'impregnazione con vernice, olio di lino o silicone sigillante elimina questo problema, rendendo estremamente flessibile il filo di lino.
Raccordi Keyless
Il raccordo per tubi in acciaio è un design semplice con un dado a risvolto, un anello distanziatore e una guarnizione ad anello in gomma o silicone. Durante il serraggio del dado, il tubo è saldamente aggraffato con un anello di tenuta.
Il costo di un raccordo a serraggio rapido inizia da circa 150 rubli; la sua installazione richiede una pulizia accurata della superficie del tubo da ruggine e vernice.
zincatura
I metodi della sua connessione sono gli stessi dell'acciaio nero, meno la saldatura. Il riscaldamento con arco elettrico o torcia conduce al burnout del rivestimento in zinco e alla corrosione accelerata della tubazione nel sito di saldatura, privando così la zincatura del suo principale vantaggio - resistenza alla corrosione.
Acciaio inossidabile ondulato

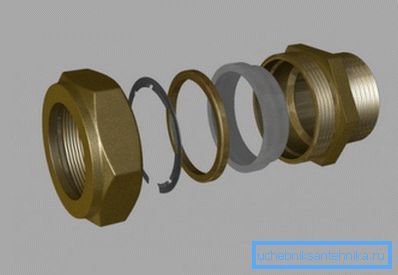

In questo caso, raccordi a compressione con anelli di tenuta in silicone sono utilizzati per collegare gli elementi della tubazione. Grazie alla corrugazione, il raccordo è estremamente resistente: è quasi impossibile estrarre il tubo dal raccordo senza allentare il dado.

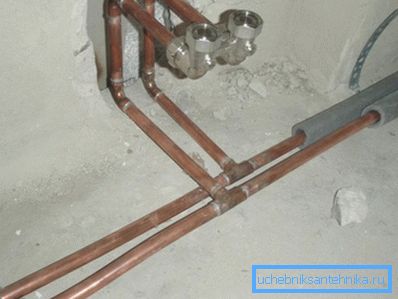

rame
Il tubo di rame è collegato in due modi.

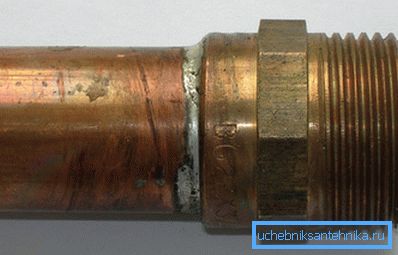

saldatura
- La fine di uno degli elementi da unire è svasata.
- La campana e la fine della seconda parte vengono pulite dagli ossidi.
- Dopo il riscaldamento nella fiamma del bruciatore, nella presa viene introdotta una barra di saldatura. A causa dell'effetto capillare, riempie rapidamente la cavità tra gli elementi collegati.
Raccordo a compressione
Insieme alla brasatura, è possibile utilizzare due tipi di raccordi a compressione per assemblare l'impianto idraulico in rame.
- Per un tubo non trattato, viene utilizzato un analogo di un raccordo a serraggio rapido per un tubo di acciaio. Il sigillo è fornito con un anello di gomma.
- Il rame ricotto morbido è svasato e crimpato con un dado su un anello di arresto della sezione conica.
Plastica di metallo
I tubi per l'acqua e i connettori metallici in plastica possono essere montati in due modi.

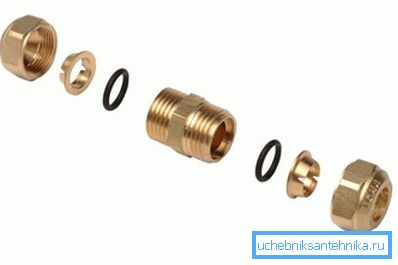

Raccordi a compressione
Un tubo calibrato con un accoppiamento smussato strettamente sul raccordo del raccordo sopra un paio di anelli di tenuta in gomma. Quindi, un anello diviso e un dado a cappello con una sezione interna conica vengono successivamente portati al raccordo. Stringendo il filo, un dado con un anello spezzato comprime il tubo nel raccordo.
Questo tipo di connessione è considerato meno affidabile perché spesso perde dopo diversi cicli di riscaldamento e raffreddamento.
In pratica, la causa dei guasti è sempre la stessa: una grave violazione della tecnologia di installazione.
- Per il taglio al posto di un coltello per trimmer, viene utilizzata una normale sega per metalli.
- Alla fine del tubo non viene rimosso lo smusso interno.
- Il tubo non è calibrato, mantenendo la sezione trasversale ovale, acquisita quando si muove nel vano.
Di conseguenza, durante il montaggio, le guarnizioni anulari vengono estratte dalle prese e spostate verso la resistente guarnizione fluoroplastica del raccordo. La tenuta è fornita da un morsetto per il raccordo di polietilene elastico, che, dopo diversi cicli di riscaldamento e raffreddamento, viene parzialmente schiacciato dal punto di maggiore compressione. Di conseguenza, sono necessarie diverse staffe di connessione fino a quando il nucleo di alluminio non viene premuto contro il raccordo.
Raccordi a pressare
Tutta la differenza rispetto allo schema precedente è che qui il tubo è aggraffato sul raccordo con un manicotto in acciaio inossidabile con l'aiuto di speciali tenaglie.
I composti pressati praticamente non scorrono perché:
- Le scanalature sotto gli O-ring sono rese più profonde; di conseguenza, sono molto più difficili da estrarre durante il montaggio.
- L'uso di zecche costose (circa 5.000 rubli) ha l'installer non risparmia su altri strumenti. In particolare, il tubo non viene tagliato con un seghetto, ma con un coltello da taglio; anche i professionisti non trascurano la smussatura e la taratura dei tubi.

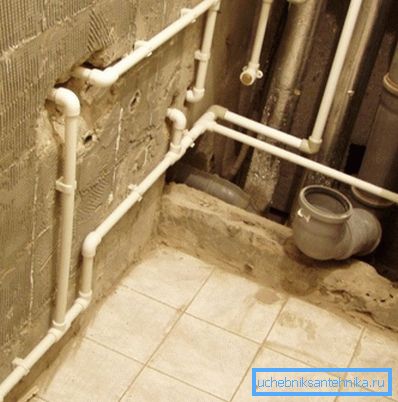

polipropilene
Per l'impianto idraulico in polipropilene utilizza anche due metodi di connessione.
saldatura
Come collegare i tubi dell'acqua in plastica usando la saldatura a bassa temperatura?
Ecco una lista degli strumenti necessari.
strumento | funzioni |
Saldatore a bassa temperatura (240 - 260С) con un set di ugelli | Lo scioglimento delle superfici degli elementi collegati |
Coltello Tortsovochny | Dimensione del tubo di taglio |
calibratore | smussatura |
Rasoio, Affrontatrice | Pulizia del rinforzo in alluminio all'esterno del tubo e tra gli strati di polipropilene, rispettivamente |
In realtà la tecnologia è la seguente:
- Il saldatore è dotato di un ugello di dimensioni adeguate e viene riscaldato alla temperatura di esercizio.
- Il tubo è tagliato a misura con un coltello da taglio.
- Lo smusso esterno viene rimosso dal tubo con un calibratore.
- Il foglio di alluminio (nel caso di un tubo rinforzato da esso) viene rimosso dal campo di saldatura. Può causare la stratificazione del materiale e la depressurizzazione dell'articolazione.

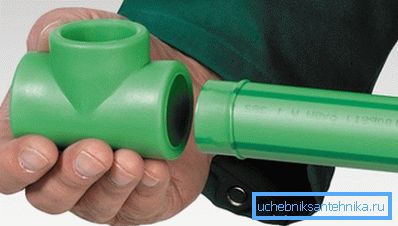

- Il tubo e il raccordo sono combinati con l'ugello per alcuni secondi e dopo il riflusso sono collegati da un movimento alternato fluido. Dopo una breve esposizione, la plastica irrigidita è quasi altrettanto buona della sezione monolitica del gasdotto.
Raccordi a pressione

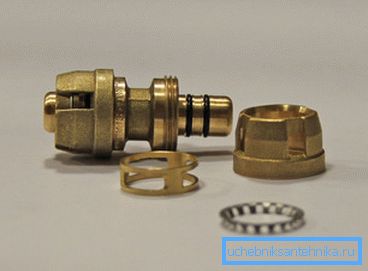

Possono essere utilizzati per collegare tubi di acqua in plastica senza saldatura. Il push-fit è un design semplice con una guarnizione O-ring e un anello di bloccaggio in acciaio inossidabile con linguette che impediscono al tubo di muoversi all'indietro; il fissaggio finale è assicurato da un dado a cappello con una superficie interna conica.
Come collegare tubi dell'acqua in plastica usando un raccordo a pressione?
- Il tubo viene inserito forzatamente nel raccordo con un dado allentato.
- Il dado viene serrato a mano fino all'arresto.
Utile: in vendita, anche se raramente, è possibile trovare raccordi a pressione per metallo-plastica.
polietilene
E qui due modi di connessione sono popolari.
saldatura

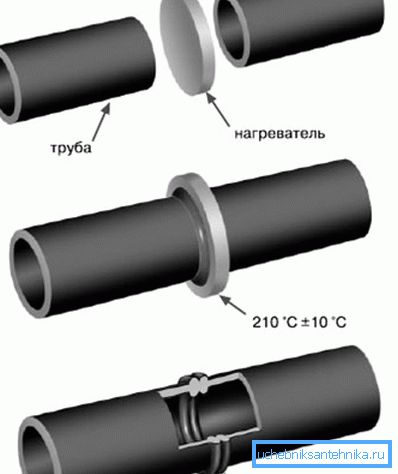

Come collegare i tubi dell'acqua in polietilene mediante saldatura di testa?
- Gli elementi adiacenti sono affrontati, centrati e premuti contro lo specchio del saldatore prima del reflow.
- Quindi le estremità vengono premute l'una contro l'altra e vengono invecchiate fino a solidificazione del polietilene.
- La bava (che sporge fuori dalla parte del tubo della cucitura) viene tagliata.
La saldatura di estremità viene utilizzata quando si collegano tubi con uno spessore di parete di 4 mm o più. Con un grande diametro, richiede l'uso di dispositivi meccanici o idraulici.
Raccordi a compressione
Quando si collegano tubi di piccole dimensioni, vengono utilizzati raccordi in plastica con guarnizioni in gomma o plastica.
Come connettere i tubi di plastica per l'impianto idrico con il loro aiuto?
- Un dado imperdibile, due anelli di arresto e una guarnizione anulare vengono successivamente introdotti sul tubo.
- Quindi un montaggio è messo sulla sua fine.
- La guarnizione è spostata in modo tale che entri nello spazio tra il raccordo e il tubo, dopo di che viene premuto contro gli anelli di arresto e bloccato con un dado. Lo strumento non si applica, il dado viene attorcigliato rigorosamente a mano.
conclusione
Speriamo che la nostra revisione espressa aiuti il lettore a scegliere le migliori soluzioni per i propri progetti. Maggiori dettagli sui metodi di connessione dei tubi consentiranno il video in questo articolo.
Buona fortuna!
