Collegamento di tubi in metallo-plastica: 3 modi per creare

Nella maggior parte dei casi, vari tubi polimerici vengono utilizzati per organizzare l'approvvigionamento idrico e gli impianti di riscaldamento. A seconda del tipo di plastica, i raccordi di una o un'altra costruzione vengono utilizzati per collegarli. Soffermiamoci più in dettaglio su come realizzare il collegamento di tubi in metallo-plastica con le tue mani.

Vantaggi dei sistemi idraulici idraulici

Non molto tempo fa, tutti i sistemi idraulici erano fatti di tubi metallici.

Tuttavia, ora questo materiale è sostituito da metallo-plastica, che ha molti vantaggi:

• facile installazione;
• resistenza a varie sostanze chimiche;
• compatibilità ambientale del processo produttivo;
• capacità di resistere a una pressione interna elevata;
• flessibilità per poter utilizzare meno frizioni;
• assenza di corrosione e depositi sulla superficie interna delle parti;
• lunga durata
• prezzo basso

Ma ci sono alcuni svantaggi:

• alto coefficiente di espansione dal calore;
• la plastica del metallo viene distrutta dalle radiazioni ultraviolette.

Scegliere un metodo di docking

Il collegamento di tubi in metallo-plastica, come, tuttavia, e altri tipi di parti in polimero, viene realizzato con l'aiuto di raccordi. Da quale tipo di loro hai acquisito, dipende dal metodo di assemblaggio.

Considera ciascuno di essi in modo più dettagliato.

Metodo 1. Composti a compressione

In questo caso, i collegamenti per tubi metallici sono realizzati utilizzando raccordi a crimpare in ottone. Il loro altro nome è la connessione a pinza.

I vantaggi di questo tipo di docking sono che non è necessario acquistare strumenti o attrezzature aggiuntivi per funzionare. Sono sufficienti due chiavi per serrare i dadi a crimpare.

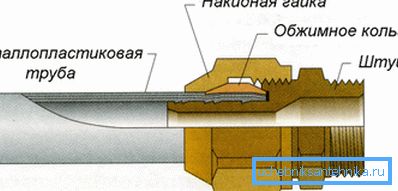

Il raccordo è costituito da tre componenti:

• montaggio;
• anello diviso;
• cap noce.

Fai attenzione! Le connessioni di tubi di metallo-plastica con raccordi a compressione sono pieghevoli. Se necessario, è possibile smontare il sistema idraulico e montarlo nuovamente, apportando le necessarie modifiche o aggiunte.

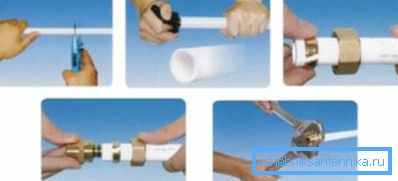

Le istruzioni di installazione sono estremamente semplici:

1. Un pezzo della lunghezza desiderata è separato dalla parte in metallo-plastica. Il bianco dovrebbe essere dritto a una distanza di almeno 10 centimetri dal taglio.
2. Il taglio viene eseguito con speciali forbici a compressione o un seghetto per metallo. In quest'ultimo caso, il bordo dovrà essere pulito di bave. Ricorda che il taglio deve essere eseguito rigorosamente ad angolo retto, altrimenti sarà difficile ottenere un accoppiamento stretto.
3. Quindi un dado viene messo all'estremità (il suo filo deve essere diretto verso il lato tagliato) e un anello di tenuta.
4. Dopo questo, la fine della parte viene elaborata da uno speciale strumento di scansione:

• lo smusso interno viene rimosso dal lato di calibrazione (a una distanza di circa 1 mm);
• l'altro lato della spazzata viene rimosso dallo smusso esterno.

1. Il raccordo viene inserito nella parte in metallo-plastica, quindi viene inserito un sigillo e il dado viene avvitato. Innanzitutto, il lavoro viene svolto manualmente, quindi con una chiave inglese. Non applicare una forza significativa per assicurare, altrimenti il ​​materiale potrebbe essere danneggiato.

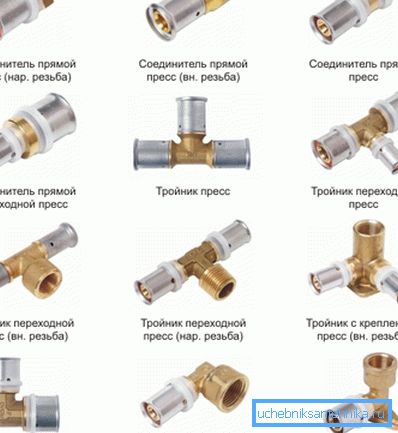

Metodo 2. Collegare utilizzando raccordi a pressione

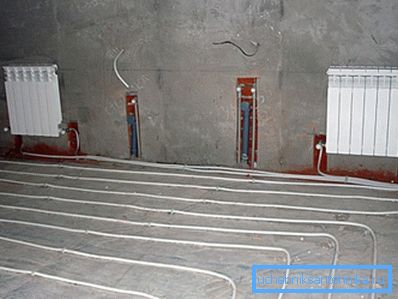

Questa opzione docking è utilizzata per organizzare sistemi di approvvigionamento idrico e riscaldamento a pavimento. Tali connettori per tubi di metallo-plastica sono utilizzati nei casi in cui la condotta viene immessa in un muro di cemento o nascosta sotto un massetto sul pavimento.

L'articolazione è più affidabile, ma l'installazione stessa richiede alcune competenze del master, oltre alla disponibilità di uno strumento speciale: premi-tick.

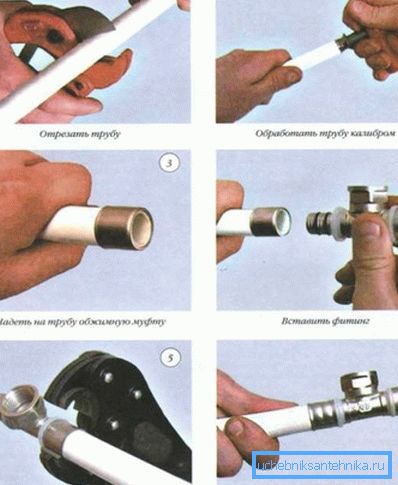

Il lavoro viene eseguito nella seguente sequenza:

1. L'estremità di testa di un tubo tagliato correttamente viene elaborata da un alesatore: gli smussi interni ed esterni vengono rimossi.
2. Il calibratore controlla il diametro interno della parte.
3. Prima di installare il raccordo, accertarsi che vi siano installati una guarnizione dielettrica e anelli di tenuta.
4. Un manicotto a crimpare viene inserito nella parte e all'interno viene inserito un raccordo con guarnizioni.
5. Quindi la frizione viene piegata sul tubo usando delle pinze a pressione. Assicurarsi che gli ugelli installati corrispondano al diametro della parte su cui viene installato il raccordo.

Fai attenzione! Non è raccomandata la re-crimpatura della boccola di metallo. È auspicabile che tutto abbia funzionato la prima volta, altrimenti è possibile una perdita, a causa della quale sarà necessario montare nuovamente questo nodo.

Esistono tipi di raccordi a pressare con un giunto rigidamente montato. In questo caso, il controllo della profondità di impianto dell'ugello viene effettuato utilizzando una finestra appositamente fornita.

Metodo 3. Ancoraggio tramite accoppiamenti scorrevoli

Il secondo e il terzo metodo di collegamento di tubi in metallo-plastica sono simili, ma in quest'ultimo caso, oltre alle zecche, viene utilizzato un espansore, che aumenta il diametro interno della parte utilizzata prima di installare il raccordo di montaggio lì.

La connessione è permanente, ermetica e molto affidabile. Utilizzato per l'installazione di impianti di riscaldamento a pavimento, che dovrebbero essere colati con soluzione di calcestruzzo.

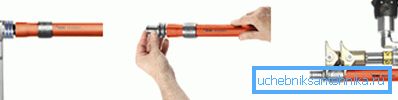

Il lavoro è fatto come segue:

1. Il tubo viene tagliato, dopo di che viene inserito un manicotto di compressione.
2. L'estremità della parte in metallo-plastica viene espansa con un espansore, quindi viene inserito un raccordo.
3. L'accoppiamento è crimpato usando una pressa.
4. La connessione affidabile e duratura è pronta.

Collegamento di tubi in polimero con metallo

A volte è necessario collegare tubi realizzati con materiali diversi. Ad esempio, per collegare l'approvvigionamento idrico locale con il magnate di metallo centrale dell'acqua di un condominio. In questo caso, avrai bisogno di un raccordo a crimpare e di un calibro.

Fai attenzione! Fare in modo che la connessione di un tubo di plastica con un metallo senza filo non funzioni. È necessario utilizzare solo parti speciali progettate per un diametro specifico della tubazione.

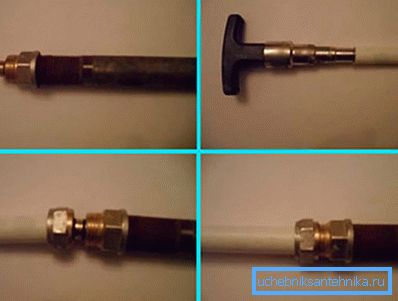

L'installazione è la seguente:

1. Una filettatura o un nastro sigillante speciale è avvolto sulla filettatura della parte metallica. La parte filettata del raccordo è avvitata su di essa.
2. Il dado di compressione e l'anello di tenuta spingono sulla parte in metallo-plastica, dopo di che gli smussi vengono rimossi dal bordo.
3. Quindi l'elemento in plastica scivola sul raccordo, che viene fissato alla parte metallica.
4. Il dado viene bloccato sul raccordo, sigillando la connessione.

Metodi di piegatura dei tubi

Oltre alla connessione, è importante osservare la corretta tecnologia di piegare le parti in metallo-plastica.

Ci sono quattro modi diversi:

1. A mano. In questo caso, è necessario prestare particolare attenzione affinché non ci siano difetti nel punto dell'inflessione che causino l'ostruzione del gasdotto.
2. Usando la primavera. Questo strumento è venduto nei negozi di ferramenta. La molla è inserita all'interno, dopo di che viene eseguita la piegatura.
3. Utilizzando l'asciugacapelli. Sotto l'influenza di piegamenti metallici di aria calda più facile. Ma dovresti lavorare con lui con attenzione, altrimenti c'è il pericolo di sciogliere il materiale.

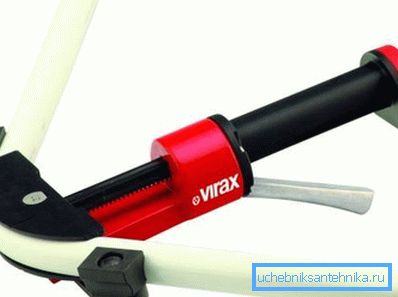

4. Utilizzando una piegatrice speciale per tubi. Questo è uno strumento professionale che ti aiuterà a piegare correttamente una parte di qualsiasi dimensione e senza troppi sforzi.

conclusione

Attaccare le parti in polimero l'una con l'altra, così come il collegamento di tubi di metallo-plastica con metallo: il lavoro è semplice, ma responsabile. Dalla corretta azione dipende la tenuta e la durata del funzionamento del sistema di approvvigionamento idrico. Maggiori dettagli su questo possono essere trovati nel video in questo articolo.
