Collettore di distribuzione per riscaldamento domestico

Il riscaldamento indipendente indipendente di una casa privata è una cosa utile, ma solo se è ben regolato. A volte succede che hanno preso una caldaia di alta qualità, e il cablaggio è stato saldato correttamente, e non c'era abbastanza calore nella casa.

Spesso la causa di questo fastidioso fraintendimento è la mancanza di una varietà di distribuzione, che può essere acquistata o prodotta a mano, ma è impossibile distribuire razionalmente il riscaldamento in case di medie e grandi dimensioni.

Perché installare un raccoglitore

Avendo una formazione tecnica elementare, è facile confrontare le cose semplici. Il diametro dell'ugello che esce dalla caldaia è spesso molto più piccolo della somma dei diametri dei tubi che si estendono in ciascun punto. Alcuni cercano di compensare ciò installando una potente pompa di circolazione, ma qualsiasi sistema ha il suo massimo e se lo si ignora, il sistema fallirà o il consumo di carburante aumenterà drasticamente.

Per chiarire meglio, diamo un'occhiata a un esempio. L'uscita della maggior parte delle caldaie per il riscaldamento a gas per uso domestico a parete è?

Supponiamo che alimenti 3 punti:

1. sistema di radiatori a parete;
2. caldaia per riscaldamento indiretto;
3. contorno piano caldo.

Il tubo di alimentazione per ogni punto ha una sezione trasversale di 1 pollice. Ovviamente, il tubo dentro? non sarà in grado di fornire completamente tubi da 3 pollici, semplicemente non c'è abbastanza refrigerante.

Ci sono casi in cui il cablaggio del radiatore funziona normalmente, ma solo fino al momento in cui viene acceso il pavimento caldo. Dopo di ciò, i radiatori sono leggermente caldi e il pavimento non si riscalda. Una caldaia più potente non è un'opzione, nella maggior parte dei casi è sufficiente installare un collettore di distribuzione del sistema di riscaldamento.

Dispositivo e principio di funzionamento

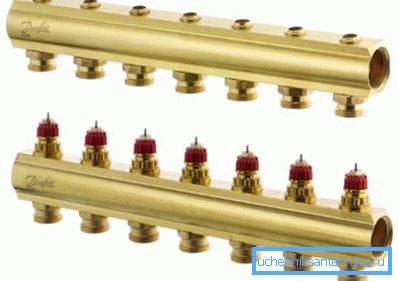

Potresti aver già notato che il prezzo dei distributori può fluttuare abbastanza forte. Dipende da molti fattori, ma il principio di funzionamento e il dispositivo generale dell'unità sono gli stessi in tutti i modelli.

Come funziona il collettore di riscaldamento

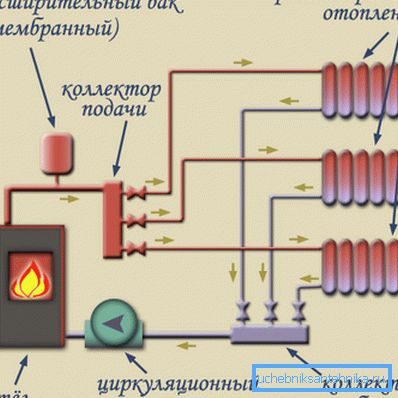

In effetti, il distributore è un serbatoio intermedio in cui viene raccolto il refrigerante prima di essere rilasciato nel sistema. Se lo spieghi sulle dita, immagina un barile in cui sono fatti diversi fori e un rubinetto è installato su ciascun foro. Ora puoi regolare il flusso del fluido dai rubinetti.

Naturalmente, abbiamo detto esagerato, in realtà, l'unità pettine di distribuzione è molto più complessa. Affinché il sistema funzioni in modo chiaro, una capacità materna con insenature incorporate non è sufficiente.

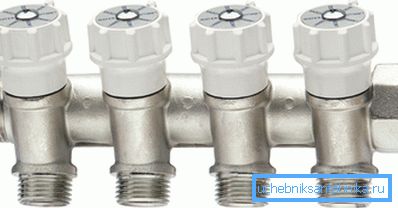

Qui sono anche installate valvole di regolazione, valvole di intercettazione per lo spurgo dell'aria, termometri per il controllo del refrigerante e manometri. Nei sistemi seri, oltre alla pompa di circolazione generale, è possibile installare una pompa separata su ciascun ramo.

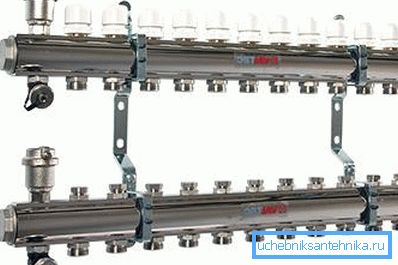

Inoltre, un collezionista a tutti gli effetti consiste di almeno 2 serbatoi. Un pettine è responsabile del flusso di refrigerante, l'altro ha la funzione di controllare il ritorno. Di conseguenza, è possibile regolare la portata del liquido di raffreddamento per ciascun ramo, inoltre, se necessario, il ramo può essere disattivato del tutto.

Due tipi di valvole

I distributori moderni sono convenzionalmente divisi in 2 tipi principali, differiscono principalmente per lo scopo e anche per le dimensioni.

La prima categoria di unità è progettata per l'installazione di potenti sistemi di riscaldamento in edifici piuttosto grandi. Tale collettore di distribuzione dell'impianto di riscaldamento è installato nel locale caldaia e dispone di 2 pettini volumetrici, la cui sezione trasversale può partire da 100 mm e oltre.

Una pompa di circolazione aggiuntiva per l'impianto di riscaldamento è installata su ciascun ugello del pettine di alimentazione, oltre alla valvola di intercettazione. Il tubo di ritorno, di regola, viene completato solo con valvole di arresto. Una caratteristica distintiva di tali sistemi è la presenza delle cosiddette frecce idrauliche.

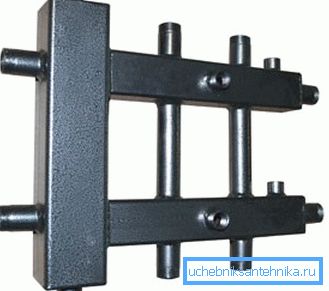

Hydroarrow consente più agevolmente, senza brusche cadute, distribuire il liquido di raffreddamento tra i diversi circuiti di riscaldamento. È semplice, è un tubo di grande diametro con diversi cavi. Anche il manuale di installazione non crea problemi, infatti tra i pettini di alimentazione e di ritorno è disposto un cortocircuito.

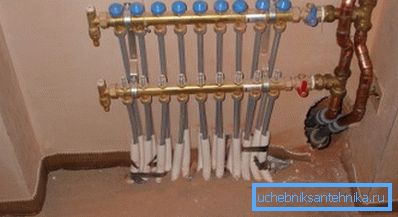

Il secondo tipo è un sistema locale progettato per riscaldare un piccolo spazio, una stanza singola o un blocco. Fondamentalmente il circuito dell'attrezzatura non è diverso. Così come nel primo caso, vengono installati 2 pettini, alimentazione e retromarcia.

Ma se i distributori per il locale caldaia sono progettati per sostituire completamente il liquido freddo con uno caldo, i dispositivi locali miscelano solo acqua calda e fredda e lo immettono nel sistema.

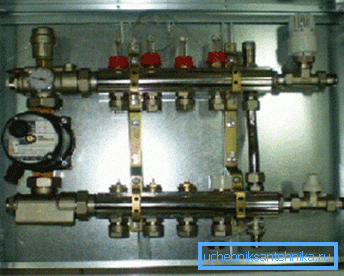

La funzione delle frecce idrauliche qui viene spesso eseguita da una pompa di circolazione aggiuntiva. Quale a causa della differenza di temperature, al lavoro cattura l'acqua calda e, mescolandola con acqua fredda, la lancia nel sistema. A prima vista, l'intera struttura può sembrare inutilmente complicata, ma è questo design che consente una distribuzione ottimale del calore in casa.

Importante: il design di cui sopra è progettato per sistemi di grandi dimensioni. Per un piccolo cottage, queste difficoltà non sono necessarie, esiste solo un sistema locale per 3 - 5 filiali.

Suggerimenti per l'autoassemblaggio

Collettore di distribuzione che riscalda le proprie mani per raccogliere facilmente. Come hai già capito, il design stesso è abbastanza semplice e diretto.

L'intera domanda è quante funzioni aggiuntive vuoi aggiungere al tuo sistema.

• Se parliamo del distributore destinato all'installazione nel locale caldaia, queste strutture dovrebbero essere progettate per una temperatura e una pressione costanti, sufficientemente elevate.. Resistere a tali test può solo metallo. Pertanto, per la progettazione di tali sistemi sarà necessaria la saldatura elettrica e la possibilità di cucinare in modo naturale.

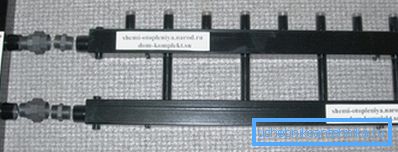

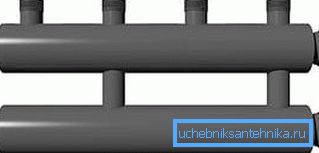

• La configurazione del tubo madre stesso, su cui si baseranno le uscite del sistema, non ha molta importanza. Ma dall'esperienza possiamo consigliare l'uso di tubi di sezione quadrata o rettangolare. Può essere utilizzato anche il round, ma è più difficile marcare e cucinare.
• Il sistema locale non ha requisiti così rigidi, quindi può essere assemblato con materiali più economici.. Al momento, i tubi e i raccordi in polipropilene sono i più adatti per l'autoassemblaggio in condizioni artigianali. È possibile noleggiare un saldatore, acquistare le forbici e le istruzioni di installazione sono disponibili per tutti.

• Dovrebbe iniziare con la produzione di frecce idrauliche. Come accennato in precedenza, un tubo ordinario è adatto a questo, il cui diametro supera 3 volte il diametro del tubo di lavoro, collegato su entrambi i lati. 5 punti sono fatti nell'ago idraulico, il primo dall'alto per lo spurgo dell'aria, i due successivi servono per il collegamento della caldaia. La coppia rimanente serve per collegare gli stampi.

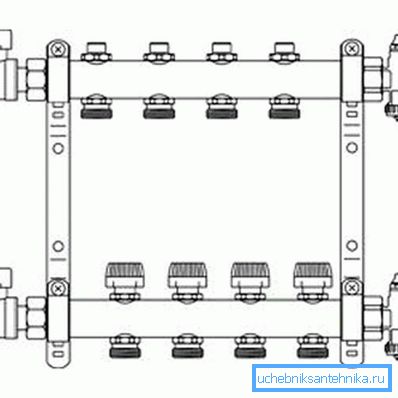

• I pettini di uscita e di ritorno sono assolutamente identici.. L'unica differenza potrebbe essere nella posizione degli ugelli. Se in entrambi i pettini i tubi salgono o scendono, è meglio sistemarli secondo uno schema a scacchiera. In poche parole, i perni del pettine superiore devono essere spostati di metà della campata rispetto alla struttura inferiore. Quindi sarà più conveniente collegare i tubi.

Suggerimento: se hai un buon set di strumenti, un grande desiderio e mani d'oro, allora non è difficile saldare il collettore di distribuzione del riscaldamento con le tue mani. Ma spesso è molto più redditizio e veloce acquistare separatamente tutti i dettagli della costruzione e assemblarli sul posto, sarà molto più economico rispetto all'assemblaggio come assemblaggio.

Nel video è possibile trovare informazioni più complete sul tema dei collettori di riscaldamento.

conclusione

Prima di acquistare o progettare l'unità con le proprie mani, è necessario calcolare le caratteristiche del sistema per la propria stanza specifica. Il collezionista, fatto con una riserva, non causerà danni, ma se commetti un errore in una direzione più piccola, tutto il lavoro sarà fatto invano. Pertanto, se voi stessi siete lontani dall'ingegneria del calore, è meglio ordinare il calcolo ad un professionista, il prezzo di tali servizi non è grande, ma l'errore può costare di più.
