Collettore di riscaldamento: scopo, vantaggi e installazione
Il collettore di riscaldamento è il nodo principale del sistema di riscaldamento radiante, che è una delle soluzioni più moderne ed efficienti oggi. Parleremo delle principali caratteristiche strutturali del collettore per il riscaldamento, consideriamo i tipi di pettini e forniamo una serie di suggerimenti per aiutarvi a installare un collettore per il riscaldamento con le vostre mani.
Sistema di riscaldamento a collettore
Considerare il collettore di riscaldamento in combinazione con la considerazione della disposizione radiale del refrigerante, in modo che sia più facile capire le sue principali funzioni e vantaggi.
Come sai, ci sono tre tipi principali di cablaggio:
- Un tubo design. Qui i radiatori sono collegati in serie, cioè il refrigerante viene alimentato al primo dispositivo, quindi passa attraverso la batteria ed entra nel successivo, passando gradualmente l'intero circuito e ritornando alla caldaia. È ovvio che dopo ogni radiatore l'acqua si raffredda e le batterie si riscaldino in modo non uniforme;
- Schema a due tubi. Questa soluzione prevede la fornitura di acqua attraverso un tubo e l'uscita verso il secondo, cioè il circuito è costituito da due linee, tra le quali i radiatori sono collegati in parallelo. Questo schema consente di riscaldare i dispositivi in modo più uniforme;

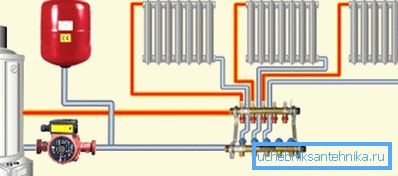

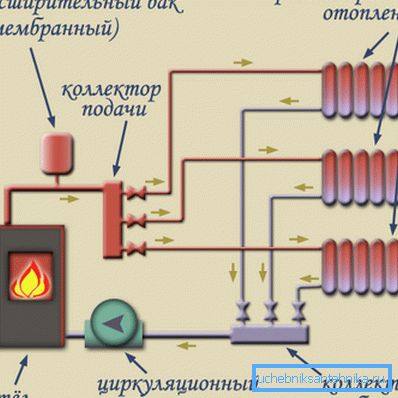

- Motivo a fascio. Il refrigerante viene fornito all'unità di distribuzione (collettore del sistema di riscaldamento), da dove proviene ogni radiatore attraverso un tubo separato, quindi torna indietro attraverso i tubi di ritorno, raccoglie con un pettine ed entra nella caldaia. In questo modo è possibile ottenere la distribuzione più uniforme del calore nella stanza.

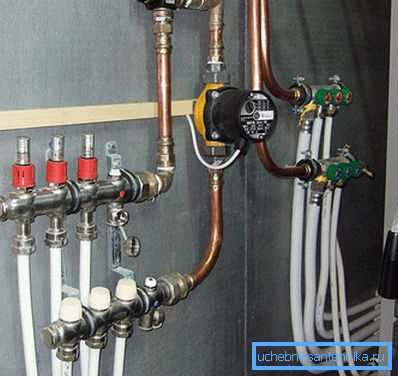

Fai attenzione! Come puoi vedere, nello schema radiale ci sono molti circuiti, uno per ogni batteria. Pertanto, per il normale funzionamento del sistema, è necessaria una pompa di circolazione in grado di fornire i parametri necessari di pressione e velocità di circolazione del liquido di raffreddamento.
Lo schema del fascio consente di riscaldare ogni singolo radiatore nel modo più uniforme possibile, inoltre, consente di regolare l'intensità della fornitura di calore per ciascuna batteria.
Anche in questo schema, è possibile disattivare qualsiasi dispositivo senza modificare il funzionamento dell'intero sistema e nei grattacieli è possibile disattivare interi piani senza interrompere il flusso di refrigerante verso le altre sezioni dell'edificio.

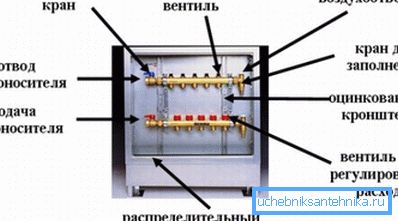

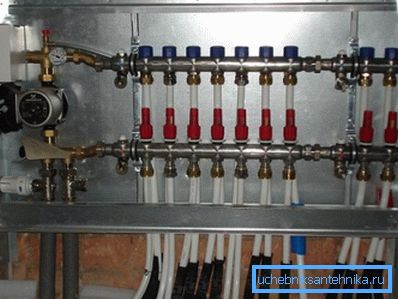

Per realizzare questi vantaggi, vengono utilizzati collettori di riscaldamento, che sono inclusi nel nodo di distribuzione sotto forma di una coppia di dispositivi: un pettine di alimentazione e ritorno. La reggiatura delle valvole del collettore di riscaldamento, delle valvole di sfiato, dei flussometri e delle teste termostatiche consente la regolazione automatica delle condizioni di temperatura su ogni singolo dispositivo di riscaldamento.
Fai attenzione! Molto spesso, tali cablaggi sono utilizzati nella costruzione di impianti di riscaldamento di case e cottage privati, tuttavia questo schema può essere applicato anche in un appartamento con trasferimento centralizzato di calore. Va ricordato che il tubo si esegue al meglio sotto il pavimento.
Un altro vantaggio del layout radiale è la possibilità di nascondere la pipeline sotto lo zoccolo o nello spessore del pavimento. Spesso, questa particolare caratteristica influisce sulla scelta del layout.

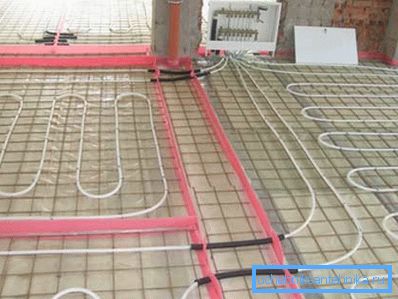

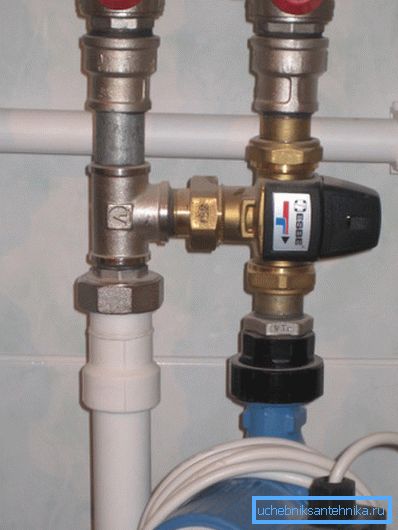

Inoltre, per non parlare di un sistema come "pavimento caldo". Qui i contorni non sono collegati ai radiatori, ma vengono posati in modo speciale sul massetto per scaldarlo.
L'unico inconveniente significativo di questa soluzione è l'alto prezzo dei materiali e del lavoro.
Pettine di riscaldamento
disegno

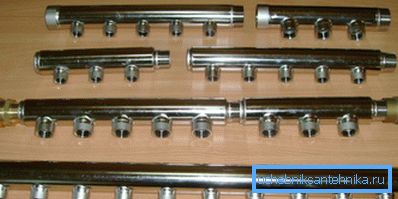

Il pettine è un tubo da un pollice o tre quarti, i fori alle estremità dei quali sono filettati. Un'estremità è collegata alla linea di alimentazione o di scarico e l'altra è chiusa con un tappo, sfiato e / o un rubinetto per scaricare il liquido di raffreddamento dal sistema.
Nel corso del tempo, sarete in grado di rimuovere il tappo o i rubinetti e aggiungere nuovi collegamenti al pettine per espandere il sistema di riscaldamento o per collegare il "pavimento caldo".

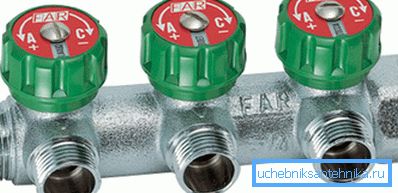

Inoltre, il tubo è dotato di rubinetti per il collegamento di tubi di riscaldamento e prese per il montaggio di valvole di controllo. Di norma, la parte di consegna è dotata di valvole di misurazione del flusso, che regolano il flusso e la parte di ritorno, con testine termiche che misurano la temperatura dell'acqua di ritorno e, se necessario, aprono o chiudono i flussometri.
Fai attenzione! Le tubazioni sono possibili con semplici gru di regolazione: in questo caso il controllo viene eseguito manualmente. Le gru devono essere installate, sono necessarie per scollegare i dispositivi dalla rete al fine di riparare o sostituire parti difettose.
Nel caso di semplici reggiature con gru, non sono richieste prese per raccordi, quindi il pettine può avere un design più semplice. Varietà di disegni saranno discussi nella prossima sezione.
specie

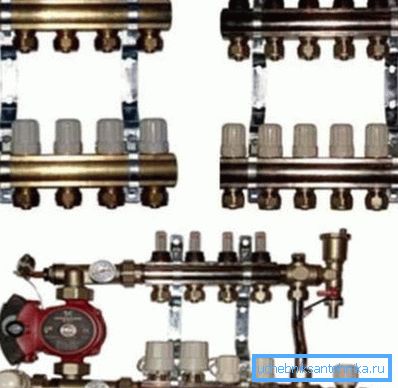

Esistono diversi modelli di distributori, che si differenziano per l'insieme completo di reggette, materiali, produttori e design. Ci possono anche essere differenze a seconda dello scopo dei dispositivi.

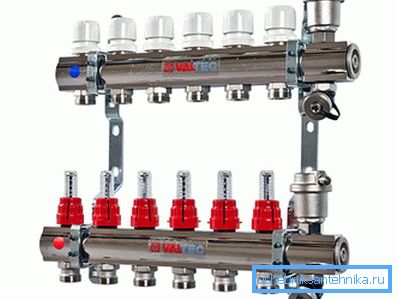

I modelli di marca più efficaci e affidabili che sono dotati di tutti i dispositivi e gli accessori necessari.

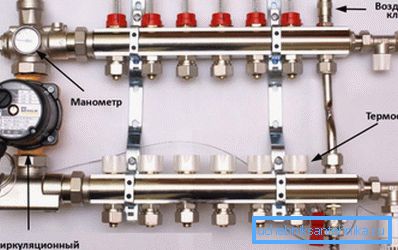

La composizione di tali prodotti può includere:
- Nutrire e invertire pettini. Di regola, realizzato in ottone di alta qualità o acciaio inossidabile;
- Pompa di circolazione;
- Flussometri sul distributore di dare;
- Teste termostatiche sul nodo di raccolta;
- Valvola o rubinetto dell'aria Mayevsky per l'evacuazione dell'aria dal sistema;
- Gru per il drenaggio del liquido di raffreddamento;
- Manometro per il controllo della pressione;
- Staffe o altro hardware di montaggio;
- Curve per il collegamento di tubi di cablaggio.
Fai attenzione! I modelli di marca sono assemblati e dotati di tutte le caratteristiche dell'attrezzatura e del design del pettine. Di norma, i dettagli di tale sistema sono progettati l'uno per l'altro e funzionano in modo più efficace in questa configurazione reciproca.
Il costo di assemblaggi di alta qualità da aziende leader può raggiungere 20-30 mila rubli. Se questo è troppo costoso per te, puoi usare dispositivi più semplici ed economici.

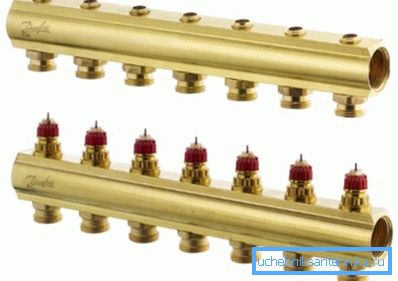

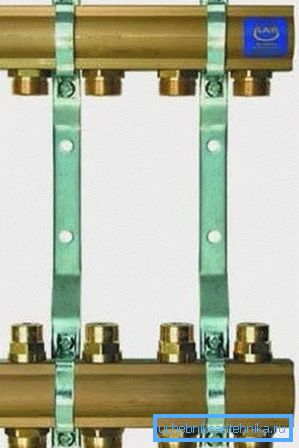

Una variante meno complessa è il tubo in ottone da pollice con connessioni a mezzo pollice. La parte di alimentazione è dotata solo di prese e sul pettine posteriore sono presenti slot per l'installazione di termostati o flussometri. La selezione e l'installazione delle valvole dovranno essere eseguite in modo indipendente.
Tuttavia, questa non è l'opzione più semplice, ci sono anche prodotti cinesi:

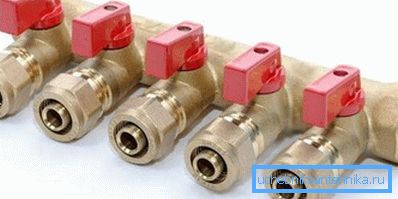

Ancora più economico costerà un modello di fusione con valvole di controllo prodotte in Cina. Vi sono possibili problemi associati al deterioramento di tenute e perdite nell'area del gruppo valvola. Sostituire le guarnizioni è spesso difficile o impossibile a causa del design modellato dei prodotti.
È inoltre possibile trovare modelli in plastica di valvole. Si distinguono per il basso costo e la discreta qualità, ma la loro affidabilità è discutibile. Dal momento che non ci sono ancora statistiche affidabili e esperienza operativa, è tempo di raccontare la durata.
Infine, è possibile assemblare un gruppo di distribuzione in polipropilene toccando tees in un tubo rinforzato in pollici. Questo è il modo più economico e semplice, ma la sua affidabilità tende verso valori negativi, il che rende possibile chiamare temporaneamente una soluzione del genere.
Fai attenzione! Nel caso di un budget limitato, non si dovrebbe risparmiare sul riscaldamento, è meglio ridurre i costi di finitura o delizie interne, in quanto un incidente con perdite di acqua bollente costerà molto di più, e la decorazione soffrirà prima.

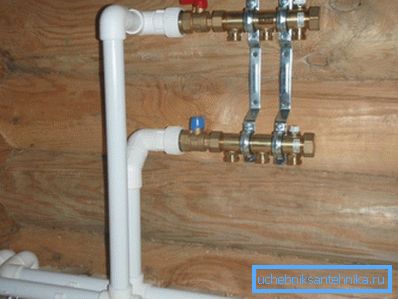

montaggio
L'installazione del collettore di riscaldamento inizia con l'installazione degli stampi sulla staffa. Quindi svitare i tappi e installare lo sfiato e la valvola di scarico.
Quindi rimuovono i tappi dalle prese e montano i flussometri per il flusso e mettono i termostati sul flusso di ritorno. Se la pompa non è installata inizialmente, è installata.
Successivamente, la staffa viene montata a parete o in un armadio di distribuzione. Quando il kit è assemblato e installato, collegare i tubi del radiatore oi contorni di un pavimento caldo. Alla fine, i tubi principali sono collegati e il sistema è crimpato utilizzando una pompa speciale.
Fai attenzione! Questa istruzione non è definitiva e può variare in base all'apparecchiatura utilizzata e alla configurazione del sistema.
conclusione
Il riscaldamento del collettore è lo schema più avanzato di riscaldamento dell'acqua delle stanze. Per la sua implementazione vengono utilizzati vari modelli di distributori, i più efficaci dei quali sono prodotti europei con marchio con un set completo. Il video ti aiuterà a comprendere meglio questo argomento.
