Collettore in polipropilene con gru - caratteristiche di

In caso di collegamento in parallelo di più dispositivi di riscaldamento o disposizione dell'impianto di riscaldamento "pavimento caldo", assicurarsi di utilizzare i collettori. Questi dispositivi possono essere acquistati in un negozio idraulico o fatti da te. In questo articolo, vedremo come assemblare un collettore idraulico con valvole di intercettazione da un materiale durevole e conveniente come il polipropilene.

Informazioni generali

Ad oggi, i collezionisti, che vengono comunemente chiamati pettini, vengono utilizzati per la connessione cumulativa di un numero di apparecchi di riscaldamento e sanitari. Esternamente, questo dispositivo è una parte cilindrica con un ingresso e più prese. Ogni rubinetto è fornito con valvole di arresto.

Il principio di funzionamento di questo dispositivo è il seguente: acqua o altro liquido viene fornito all'ingresso sotto pressione. Inoltre, è distribuito tra i rubinetti, che consentono di collegare più impianti idraulici in parallelo o, ad esempio, diversi contorni di un impianto di riscaldamento a pavimento.

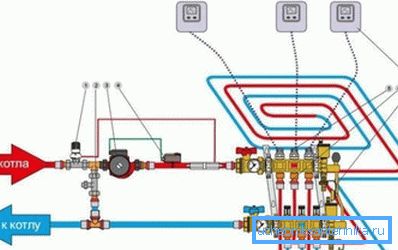

La connessione del collettore consente una pressione dell'acqua uniforme in tutti gli impianti idraulici quando sono simultaneamente accesi. In caso di utilizzo di pettini in impianti di riscaldamento, è garantito il riscaldamento uniforme di tutti i dispositivi di riscaldamento (radiatori o contorni di un pavimento caldo).

È abbastanza semplice assemblare un pettine in polipropilene con le proprie mani e tutto ciò che serve è un set di tee e valvole a sfera.

In questo caso, il dispositivo avrà una serie di vantaggi, come ad esempio:

• Resistenza alla corrosione.
• Tenuta, poiché i raccordi sono saldati l'uno con l'altro.
• Durata: sulle pareti in polipropilene degli accessori non si accumula quasi nessuna scala.
• Economicità, dovuto al fatto che il prezzo dei tubi e dei raccordi in polipropilene non è elevato.
• Affidabilità, dal momento che il polipropilene è un materiale abbastanza resistente.
• La capacità di eseguire esattamente il numero di tocchi necessari.
• La possibilità di utilizzare il prodotto sia per il sistema di approvvigionamento idrico sia per il riscaldamento.

Per questi motivi, molti esperti preferiscono i raccoglitori di metallo del dispositivo, assemblati indipendentemente dalle parti in polipropilene.

Collettore di produzione

materiale

Quindi, per assemblare in modo indipendente un collettore di polipropilene con valvole di intercettazione, sono necessari i seguenti materiali:

Fai attenzione! Le valvole a sfera possono essere utilizzate solo per aprire e chiudere un flusso. Se è necessario regolare la sua intensità, è necessario utilizzare un tipo diverso di valvole.

Diametri di tubi e raccordi possono avere altri parametri. La cosa principale è che corrispondono al diametro della pipeline.

montaggio

Le istruzioni per assemblare il pettine sono piuttosto semplici, l'importante è aderire alla seguente sequenza:

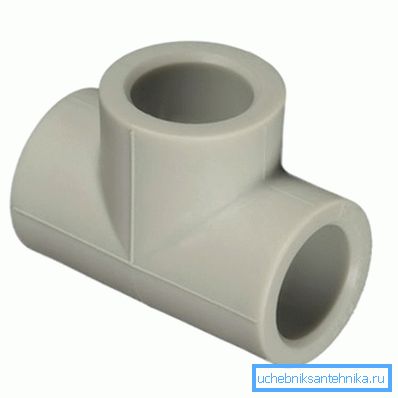

• Prima di tutto tees interconnect. Ogni tee serve da rubinetto.
• Quindi, una spina è installata su un lato del dispositivo e un raccordo angolare sull'altro. a 90 gradi (se l'approvvigionamento idrico sarà nella parte inferiore).

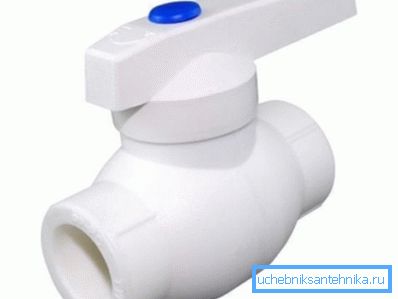

• Dopo aver assemblato il collettore senza gru, è sufficiente installare una valvola di intercettazione per ciascuna presa. Per fare questo, un piccolo pezzo di tubo è saldato a ciascun tee, a cui è saldata una valvola a sfera in polipropilene.

Per collegare tutte le parti insieme sarà necessaria una saldatrice speciale (saldatore).

Di seguito è riportata la sequenza delle connessioni di raccordo che utilizzano questo dispositivo:

• Il primo passo è quello di riscaldare il saldatore alla temperatura di esercizio. La prontezza dello strumento sarà segnalata da un LED verde.

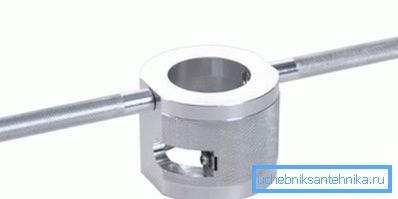

• Poiché i raccordi sono interconnessi da sezioni di tubo, la saldatrice viene riscaldata, è necessario pulire la sezione del tubo che verrà saldato al raccordo. Questo viene fatto con l'aiuto di uno strumento speciale che viene messo sulla punta del tubo e gira.

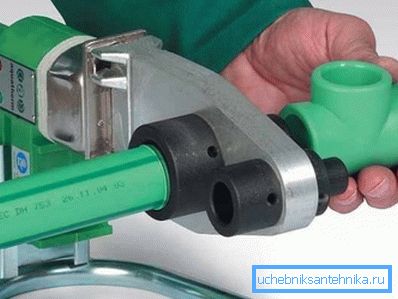

• Dopo che il saldatore ha raggiunto la temperatura di esercizio, inserire il raccordo e il tubo negli ugelli dell'attrezzo e attendere che la superficie di plastica si sciolga. Completare con un saldatore, c'è una tabella che mostra il tempo di fusione per parti di diversi diametri.
• Dopo la scadenza del tempo specificato nella tabella, è necessario rimuovere le parti da unire dagli ugelli e unirle insieme. In questa posizione, hanno bisogno di resistere fino alla solidificazione, cercando di non muovere o girare.
• Dopo di ciò, il tubo collegato al raccordo deve essere tagliato, lasciando la punta, per la saldatura di un altro raccordo ad esso.

Suggerimento: Per "prendere una mano", dovresti esercitarti sugli scarti di tubi e giunti, poiché una parte non saldata può rovinare l'intero raccoglitore.

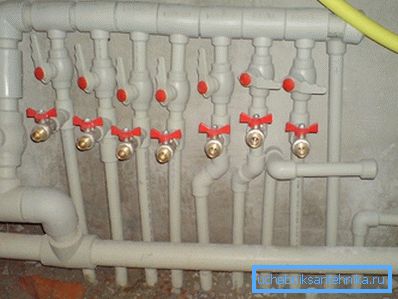

Con questo principio, tutti i dettagli sono interconnessi. Se il collettore con valvole a sfera verrà utilizzato per l'impianto di riscaldamento, sarà necessario eseguire un altro dispositivo di questo tipo per la restituzione.

conclusione

In molti casi, il raccoglitore è un elemento necessario del layout. Come abbiamo scoperto, rendere questo dispositivo in polipropilene è nella forza di ogni artigiano domestico che sa come gestire un saldatore per tubi di plastica. Allo stesso tempo, la qualità e le caratteristiche del prodotto non saranno inferiori ai pettini di marca.

Dal video in questo articolo, puoi imparare alcune informazioni aggiuntive su questo argomento.
