Colorazione delle condotte: differenze, finalità, standard

Moderna ingegneria, industriale, urbana e altre comunicazioni, le loro reti e sistemi sono progettati per trasportare varie sostanze pericolose per l'uomo e l'ambiente. Pertanto, anche in epoca sovietica, un documento speciale GOST 14202 69 è stato sviluppato sul colore delle condotte, che regola rigorosamente quali segni di colore e altri segni dovrebbero notificare al personale il contenuto del tubo con cui lavorare.

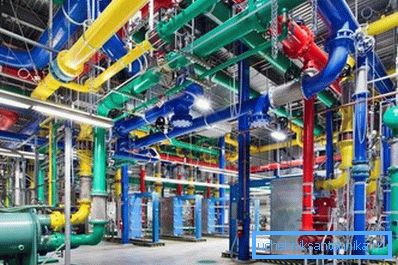

La colorazione dell'identificazione delle condutture secondo GOST è un sistema di segnalazione necessario per la sicurezza della produzione e delle autostrade.

Sicurezza delle comunicazioni

appuntamento

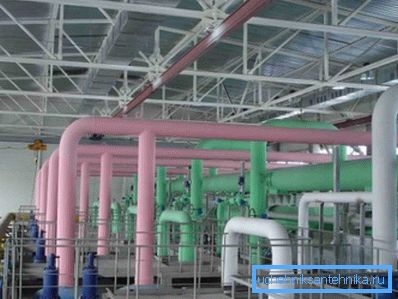

La foto mostra il colore dei tubi conduttori di alcali nel colore corrispondente alle normative.

Va notato subito che questo requisito non è affatto una raccomandazione, inoltre, la non conformità o la non conformità ai requisiti per SNiP è propriamente rigorosamente punita dalla legge.

Questo non perché qualcuno volesse dipingere questo mondo con nuove vernici nuove, ma perché in caso di incidente, manutenzione, così come altri contatti e manipolazioni con gli oggetti elencati, i servizi di soccorso, EMERCOM e altri servizi speciali dovrebbero sapere per certo quali sostanze devono affrontare e quali misure dovrebbero essere utilizzate per contenere ed eliminare il pericolo.

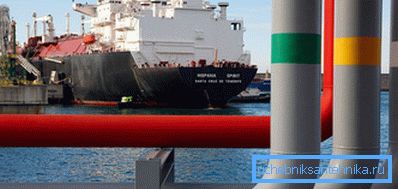

La marcatura può essere applicata sotto forma di anelli e tinta unita, a seconda delle esigenze della situazione.

Va anche ricordato che le condutture trasportano lontano dall'acqua del rubinetto, dai substrati di riscaldamento e dai liquami.

La produzione moderna e l'industria chimica sono state a lungo manipolate con sostanze come:

  • Gas combustibili ed esplosivi di diversa origine;
  • Liquidi infiammabili ed esplosivi di diversa origine;
  • Gas e liquidi tossici;
  • Vapore surriscaldato;
  • Vapore saturo;
  • Sostanze ad alta pressione;
  • Gas e liquidi non combustibili;
  • Acidi, tra cui fumoso e concentrato;
  • Alcali di diversa composizione;
  • Composti organici pericolosi;
  • Vuoto d'aria;
  • Qualsiasi sostanza sotto alta pressione;
  • Altre sostanze pericolose o particolarmente importanti.

Fai attenzione! Oltre al pericolo immediato dettato dalla composizione chimica della sostanza trasportata, la temperatura (sia alta che bassa), così come la pressione e il volume svolgono un ruolo importante.

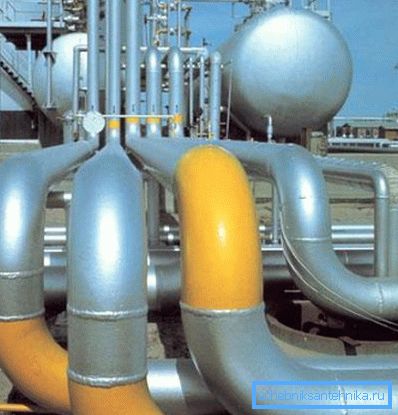

Molti hanno notato che il gas naturale è contrassegnato in giallo.

Va da sé che si verifica una situazione di emergenza in caso di incidente di linea principale e perdite, incendi o altre attività pericolose della sostanza trasportata, e i servizi di emergenza, i servizi di soccorso, gli equipaggi di evacuazione e altri partecipanti all'emergenza devono essere pienamente informati sulla natura e composizione della fonte di pericolo.

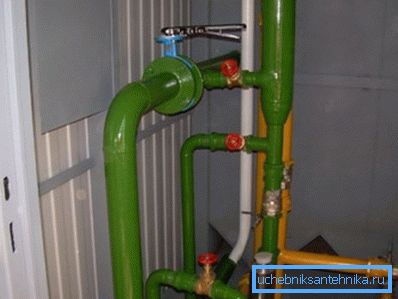

Anche a livello familiare, la colorazione ci consente di distinguere immediatamente i liquidi neutri dal gas.

Le conseguenze di una catastrofe possono riguardare non solo le scale locali, locali, distrettuali, regionali e persino nazionali e globali. Questa circostanza porta l'argomento in discussione a un livello completamente diverso, e qui i problemi non vengono decisi dal consiglio di famiglia - se mettere la vernice più economica con le proprie mani o chiamare un pittore.

Questo è un problema nazionale, che è uno dei più controllati e responsabili a livello di ministeri e dipartimenti di diversi paesi e dei loro sindacati.

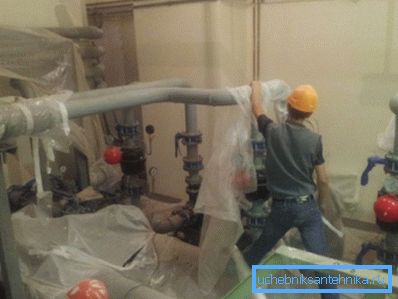

I lavori vengono eseguiti da squadre speciali e vengono testati senza errori.

Fai attenzione! Il prezzo di non conformità, ignoranza, sabotaggio o inadeguato adempimento dei requisiti di etichettatura è la vita di molte persone, l'integrità dell'infrastruttura, l'efficienza dell'industria e delle imprese di supporto vitale di città, ospedali, altri oggetti importanti, è una questione di preservare e proteggere gli oggetti naturali, inclusi quelli unici.

Gruppi di sostanze e colori corrispondenti

Anche le regole di applicazione e altri dettagli tecnici sono standardizzati.

Secondo GOST 14202 69, si è deciso di suddividere tutte le sostanze trasportate in dieci gruppi ingranditi, che sono uniti da una o da altre qualità comuni.

Pertanto, tutte le sostanze in prima approssimazione sono suddivise nei seguenti gruppi:

  1. acqua (tecnico, potabile, rifiuti);
  2. Vapore acqueo;
  3. L'aria;
  4. Gas combustibili, compreso liquefatto;
  5. Gas non combustibili, compreso liquefatto;
  6. Vari acidi, compreso il fuming;
  7. alcali;
  8. Liquidi infiammabili;
  9. Liquidi non infiammabili;
  10. Altre sostanze.

Alcuni colori corrispondono a questi gruppi di sostanze ingranditi, che indicano la presenza nella nave dell'una o dell'altra sostanza chimica:

Numero di gruppo Sostanza trasportata Nome Colore
1 acqua verde

Dipingi il campione

2 vapore il rosso

L'intensità deve soddisfare lo standard

3 L'aria blu

Tale tonalità è accettata come standard.

4.5 Gas combustibili e non combustibili giallo

Familiarità con molte tubazioni del gas colorato

6 acidi arancione

Nota l'intensità

7 alcali porpora

Da non confondere con il rosa

8.9 Liquidi combustibili e non infiammabili marrone

Colore molto importante in termini di pericolo del fluido trasportato.

0 Altre sostanze grigio

Il grigio sembra più un primer protettivo.

Fai attenzione! Oltre ai colori e agli oggetti elencati, i sistemi e le installazioni antincendio devono essere verniciati in colore rosso segnale indipendentemente dal loro contenuto.

Metodi di verniciatura

L'istruzione assume vari modi di applicare i frammenti di colore del segnale a seconda di molti fattori.

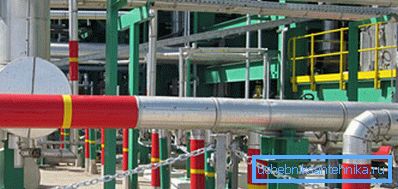

Il colore identificativo viene applicato in uno strato continuo su tutta la superficie o in sezioni separate.

Il metodo di applicazione della vernice è scelto in base a una serie di considerazioni:

  • La posizione dell'oggetto;
  • Diametro del tubo;
  • Lunghezza del tronco;
  • Il numero di linee situate congiuntamente;
  • Requisiti delle regole di sicurezza industriale e di sicurezza nel settore;
  • Requisiti di igiene industriale;
  • Le condizioni di visibilità e trasparenza dell'ambiente aereo nella struttura;
  • Le condizioni di illuminazione dell'oggetto stesso;
  • La comodità del personale;
  • Soluzione architettonica generale o insieme della zona.

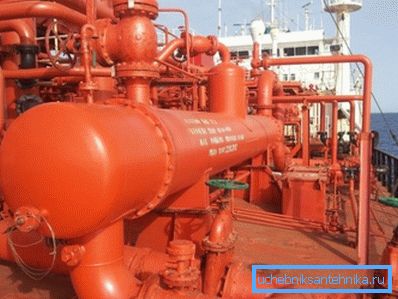

Autocisterna di gas liquefatto.

Se la concentrazione di colori brillanti per un motivo o per un altro è inaccettabile, così come in officine con un numero elevato e una lunghezza di comunicazioni, la marcatura viene eseguita in sezioni.

Se il numero di comunicazioni è piccolo e la loro lunghezza è ridotta, inoltre, se non peggiora le condizioni di lavoro nelle officine, la colorazione è continua.

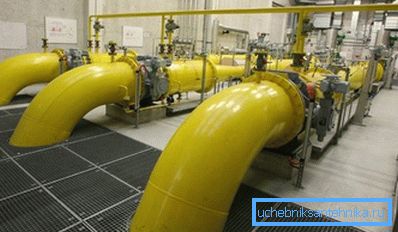

Un rivestimento continuo è più evidente e più efficace in alcuni casi.

Gli oggetti esterni sono coperti con uno strato continuo solo tenendo conto dell'impatto sul rivestimento della radiazione solare e di altri fattori meteorologici.

Se il rivestimento viene applicato all'interno di officine e aree di produzione, in questo caso, il resto della superficie del tubo viene solitamente verniciato nel colore delle pareti della stanza. Allo stesso tempo, è severamente vietato utilizzare altri colori di marcatura per colmare le lacune.

Fai attenzione! In caso di posa di autostrade in canali non di passaggio o in modo non canalizzato, la marcatura viene applicata nelle aree delle camere di ispezione e dei pozzi.

Un'altra regola importante è che i grafici di identificazione vengono applicati in base alle caratteristiche locali (clima, clima, attività solare, visibilità). Allo stesso tempo si trovano nei luoghi più importanti e importanti - connessioni, filiali, siti di selezione e strumentazione, nei punti di passaggio dei principali percorsi attraverso muri e altri ostacoli, pavimenti, tramezzi, nonché agli input e output degli impianti di produzione.

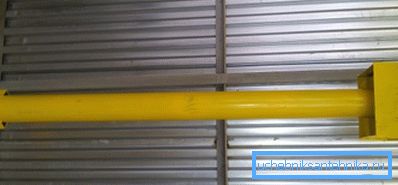

La strumentazione è contrassegnata su base obbligatoria.

Fai attenzione! La frequenza di applicazione all'interno degli oggetti e sul territorio delle installazioni esterne è di almeno 10 metri, su linee e condotte aperte - da 30 a 60 metri, a seconda delle condizioni del terreno.

La larghezza delle sezioni dipende direttamente dal diametro della tubazione. Per oggetti con un diametro fino a 300 mm - non inferiore a 1200 mm (quattro diametri), per oggetti con un diametro superiore a 300 mm - non inferiore a 600 mm (due diametri).

Se le dimensioni delle autostrade sono davvero grandi - è possibile applicare almeno il pavimento? circonferenza del tubo per quanto riguarda l'isolamento.

Fai attenzione! Le regole e le dimensioni delle applicazioni elencate devono necessariamente corrispondere ai diametri dei tubi e delle tubazioni del tronco.

Oggetti pericolosi

Oltre alla colorazione sopra descritta, la marcatura viene applicata alle sostanze pericolose mediante anelli, indicando spesso la direzione del movimento del fluido e la sua composizione.

Qui GOST lascia solo tre colori primari:

  1. rosso - esplosivo e infiammabile, infiammabile;
  2. verde - neutro;
  3. giallo - tossicità, tossicità, vuoto profondo, asfissia, radioattività, capacità di provocare ustioni chimiche o semplicemente pericolosamente alta pressione.

Per tubi contenenti sostanze con molteplici fattori di rischio, è possibile applicare più anelli, ovvero può essere un anello rosso e uno giallo allo stesso tempo.

Fai attenzione! Le tubazioni con vuoto profondo, ad eccezione della verniciatura di tubi e anelli, devono essere etichettate come "Vuoto".

La sicurezza non è superflua.

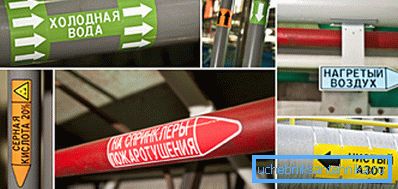

Inoltre, il nome chimico breve della sostanza è scritto sugli anelli stessi e indica la direzione del suo movimento. In situazioni di eventi normali e di emergenza, questo è estremamente importante e influenza una varietà di fattori che possono influenzare la vita delle persone.

Per oggetti particolarmente pericolosi, tra le altre cose, vengono utilizzati segnali di avvertimento di vari contenuti, il cui colore, forma e contenuto sono anch'essi strettamente regolamentati e installati. Il piatto deve avere una forma triangolare, uno sfondo giallo e una grafica nera.

Tali segni o segni di solito denotano le seguenti sostanze:

Firmare per specificare il pericolo del mezzo trasportato.
  • Forti veleni;
  • Composti esplosivi;
  • Sostanze radioattive;
  • Altri composti particolarmente pericolosi e le loro miscele, particolarmente dannose durante la spruzzatura.
La designazione di esplosivi sul segnale di pericolo.

Se l'indicazione non contiene dettagli specifici, un punto esclamativo viene semplicemente lasciato sullo sfondo giallo.

Un segnale di altri tipi di pericolo è anche un avvertimento serio.

Utilizzare anche piastre di marcatura che non cambiano colore quando una sostanza perde. Di solito contengono un'indicazione del tipo di sostanza e indicano la direzione del movimento del mezzo da una delle estremità acuminate, a volte usando scudi a doppio taglio.

Le targhette riportano informazioni aggiuntive e non consentono alle sostanze chimiche di modificare i colori di marcatura in altri modi.

conclusione

Per garantire il normale funzionamento e la liquidazione degli incidenti dei moderni impianti industriali e di linea, è necessario il trasferimento di sostanze attraverso i gasdotti. Per sicurezza, sono contrassegnati in base a GOST e SNiP, che è chiaramente mostrato nel video in questo articolo.
