Com'è la saldatura dei tubi di propilene

L'impianto idraulico in casa o in appartamento richiede solitamente la saldatura di tubi di propilene con le proprie mani, a meno che, naturalmente, l'impianto idraulico o il riscaldamento avvengano con tubi di plastica o di acciaio. Esistono diversi tipi di saldatrici per PP, ma è possibile utilizzarne una qualsiasi, indipendentemente dalla sua potenza, forma e costo.

Puoi facilmente imparare come farlo da solo, come ti diremo di seguito, e anche mostrare informazioni visive sul video in questo articolo.

Cosa è necessario per la saldatura PPR

Nota. Abbreviazione inglese PPR e russo - tubi in polipropilene designati PP di qualsiasi dimensione. Nell'articolo useremo la seguente notazione.

Strumento di saldatura

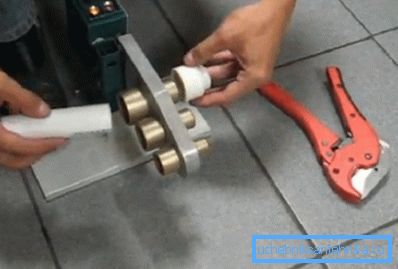

• Uno strumento come Eral ER-01 (LUX) viene utilizzato per la saldatura di PPR e raccordi con un diametro totale da 16 mm a 75 mm - per tubi più grandi sono necessari ugelli più grandi, quindi è necessaria un'unità più potente. In questo caso, abbiamo un saldatore elettrico di tipo xipodial con due unità di potenza da 750 W ciascuno, in modo da ottenere un totale di 1500 W - esiste la possibilità di un funzionamento autonomo di ciascuno degli elementi di riscaldamento. Il termostato consente di impostare la temperatura a 300 ° C, che è sufficiente per il cablaggio di impianti idraulici e riscaldamento.

• La saldatrice CANDAN SM-04 consente l'uso di ugelli da 16 mm a 125 mm di diametro, che copre l'intera gamma di tubi in polipropilene utilizzati per la loro saldatura con raccordi. Anche qui sono installati due riscaldatori di combustibile autonomi, ma già 1000W ciascuno, quindi, in uscita abbiamo 2000W - l'unità fa fronte a compiti a livello industriale - la gamma di temperature va da 50? C a 350? C. Solo tre ugelli accoppiati - 50 mm, 63 mm e 75 mm - sono forniti con il dispositivo, il resto dovrebbe essere acquistato se necessario.

• L'apparato cilindrico STURM TW-7218 differisce da simili strumenti xifoidi nella sua forma e nei suoi attacchi - in questo caso la saldatura di tubi in polipropilene viene effettuata con attacchi spaiati, ma il principio non cambia. Il potere STURM TW-7218 è 1880W e la posizione massima della manopola del termostato - 300? C. Il kit comprende tre ugelli da 20 mm, 25 mm e 32 mm, una chiave esagonale e un cacciavite.

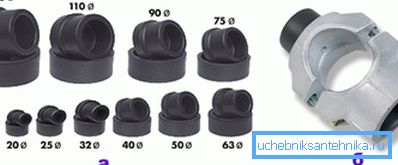

• Nonostante il fatto che un saldatore per tubi in propilene venga solitamente completato con solo tre o cinque ugelli, è sempre possibile acquistarli, in base alle necessità in un momento o nell'altro. Tali dispositivi sono realizzati in lega di alluminio, che consente loro di riscaldarsi molto rapidamente (l'alluminio in conducibilità termica occupa il 3 ° posto dopo l'oro e l'argento). Ma alcune modifiche hanno un rivestimento in Teflon - questo elimina quasi completamente l'adesione del PP al metallo, quindi facilita il processo di lavoro.

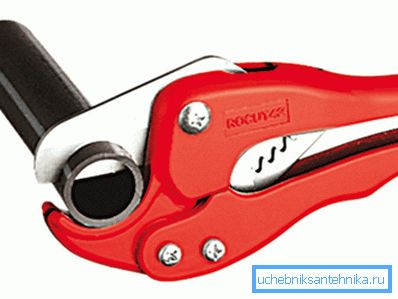

• Per tagliare tubi in polipropilene e metallo-plastica vengono utilizzate speciali forbici.. La qualità di tale strumento, di regola, dipende dalla fissazione delle lame l'una rispetto all'altra, quindi non dovrebbero avere un gioco e quindi il taglio sarà regolare. Spesso questo strumento viene fornito con il dispositivo, ma le forbici di alta qualità sono acquistate al meglio separatamente.

Lavori di saldatura

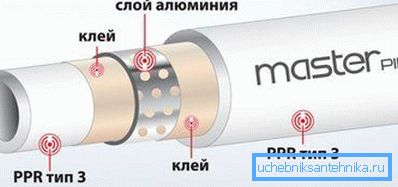

Prima di iniziare la saldatura, è necessario capire quale tubo è davanti a te - RN10, RN16, RN20 o RN25 - il metodo di saldatura dipenderà da questo. Il fatto è che PPR RN10 e RN16 hanno una parete solida, ma RN20 e RN25 sono rinforzati con foglio di alluminio o fibra di vetro. Solo qui a RN20 il foglio di rinforzo si trova nel mezzo del muro, e in RN25 - più vicino alla base.

Il foglio di alluminio vicino alla parte superiore interferisce con la saldatura, perché quando entra nell'ugello, lo strato di alluminio è esposto e si scopre che dovrà aderire con il raccordo, ma questo riduce la qualità dell'adesione e, quindi, la connessione stessa.

Pertanto, per RN25, viene utilizzato un brivido, cancellando la fine (strato superiore di PP e lamina) come nella foto sopra. Ma tali tubi sono progettati per una temperatura costante di 95 ° C e un salto fino a 150 ° C, quindi, vengono utilizzati molto raramente (principalmente - per il riscaldamento centralizzato), inoltre, hanno un prezzo piuttosto elevato.

I raccordi in polipropilene vengono utilizzati per l'attracco, che può essere:

• diritto (accoppiamento);
• angolare (32?, 45? e 90?);
• riduzione (transizione da un diametro all'altro);
• filettato (per andare al metallo);
• tees e by-tubes.

Inoltre, vengono prodotte le gru in polipropilene, in cui la risorsa operativa è molto più alta del metallo, quindi è meglio utilizzarle sulla linea principale. Il fissaggio di una tale condotta è effettuato da staffe o clip in plastica o metallo.

Nota. Per la saldatura, tutti gli elementi di lavoro (PPR e accessori) devono essere asciutti e privi di grasso. Solo le sezioni identiche possono essere unite.

La tabella della profondità di immersione del tubo nel raccordo e il tempo del loro riscaldamento / raffreddamento:

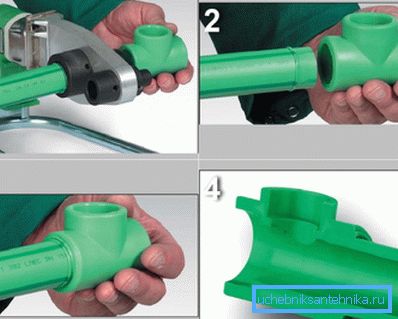

La saldatura viene effettuata in più fasi, come si può vedere nella fotografia superiore dei frammenti: il raccordo e la parte terminale del tubo vengono prima riscaldati, quindi vengono simultaneamente liberati dall'ugello e al terzo stadio si uniscono tra loro.

E qui è importante per voi prestare attenzione al tavolo sopra - qui vedrete a quale distanza è necessario guidare i tubi al raccordo, quanto riscaldarli nell'ugello del saldatore e quanto raffreddare (tenere) dopo l'attracco. Se fai tutto correttamente, di conseguenza dovresti ottenere una razione, come mostrato nella sezione (frammento della foto №4).

Questi parametri sono estremamente importanti, perché se il tubo entra troppo in profondità nel raccordo, la sua estremità poggerà sulla partizione e si appiattirà, riducendo la sua permeabilità, o causerà generalmente un blocco. Per non sbagliare, prima di scaldare sulla PP, segnare con una matita o un pennarello alla distanza desiderata ed essere guidati da essa.

conclusione

Va notato che l'installazione di una pipeline in polipropilene è molto più comoda da produrre in blocchi, piuttosto che un elemento alla volta: si salda un frammento specifico separatamente dal percorso e quindi lo si unisce a un contorno comune. Se, quando si lavora in primo luogo, si hanno le istruzioni che hai ricevuto in precedenza, allora dovresti passare attraverso tutto senza alcuna forza maggiore e le connessioni risulterebbero di alta qualità (vedi anche l'articolo Tubi di collegamento: tubazioni e strutture in acciaio).

Buona fortuna!
