Com'è la saldatura dei tubi in acciaio per l'impianto di

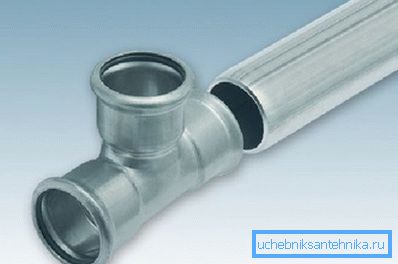

Oggi la saldatura dei tubi di riscaldamento è ancora una tecnologia ampiamente utilizzata per unire elementi di sistema. Il fatto è che i moderni tubi di plastica non sono ovunque accettabili da usare. Sì, e spesso capita che sia necessario creare un'autostrada che riscaldi in modo assoluto l'intero perimetro interno della casa, e non solo lo spazio sotto le finestre.

Per risolvere questo problema, la plastica non è adatta perché non si riscalda, come il metallo. E di conseguenza, solo i radiatori diventano punti di riscaldamento.

La sfumatura è che la saldatura di tubi dell'acqua di questo tipo implica quanto segue:

1. Disponibilità di attrezzature speciali.
2. Deve essere l'esperienza della saldatura dei metalli. E la comprensione dei principi di base della saldatura non sarà superflua.

Cioè, risulta che fare questo lavoro con le tue mani è abbastanza difficile. Ma ancora, se lo si desidera, è abbastanza reale.

In questo articolo cercheremo di rivelare le regole di base per l'installazione di un tale sistema utilizzando una saldatrice. Una revisione della tecnologia e delle istruzioni di saldatura ti sarà utile almeno in modo da poter valutare obiettivamente se è possibile eseguire tale lavoro o meno.

Iniziamo con il momento più importante.

Il principio della tecnologia e ciò che è necessario per la sua attuazione

Come esempio visivo, considereremo l'opzione più semplice: l'attracco usando la saldatura elettrica.

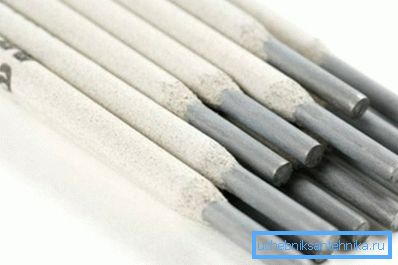

• In realtà, è un modo molto affidabile per collegare vari prodotti in metallo.. La fisica del processo è che vengono utilizzate attrezzature speciali per la saldatura di tubi a cui sono collegati gli elettrodi (si tratta di aste metalliche con speciale irrorazione).
• Questi elettrodi sotto l'influenza della corrente elettrica si sciolgono, riempiono lo spazio tra le giunture dei tubi e poi si solidificano, come se si trasformassero di nuovo in metallo solido..

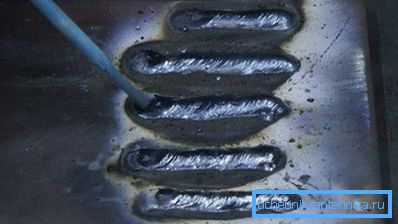

Si prega di notare che è molto importante utilizzare elettrodi di alta qualità nel lavoro, altrimenti si può ottenere una connessione debole e fragile. Quindi non salvare - è meglio acquistare un prodotto, il cui prezzo è alto, piuttosto che fare tutto il lavoro invano, d'accordo.

Diamo un'occhiata alla tabella comparativa, che tipo di elettrodi in generale, a seconda del rivestimento.

Risulta che gli elettrodi standard di rutilo e cellulosa sono adatti in linea di principio per il montaggio di un sistema di riscaldamento in una casa privata.

Per quanto riguarda il diametro delle aste, esiste una "formula" di calcolo molto semplice. Gli elettrodi con un diametro di 3 mm sono ottimali per prodotti di saldatura con uno spessore di metallo di 2-5 mm. Il maggior spessore dell'acciaio negli impianti di riscaldamento nelle abitazioni private, di regola, non si applica.

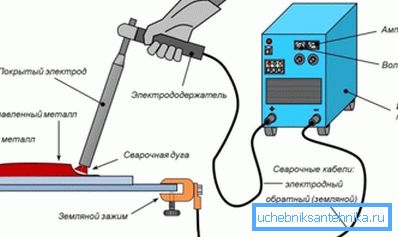

Bene, alcune parole sull'attrezzatura. Se non si entra nei dettagli, la saldatrice è un trasformatore, attraverso il quale la corrente viene trasferita alla fine dell'elettrodo. Il costo di tali apparecchiature, in linea di principio, non è molto alto, ma vale la pena acquistarlo per un lavoro una tantum? Nella maggior parte dei casi, è più facile, più sicuro ed economico affidare il gruppo di riscaldamento ad un professionista.

Con il principio della tecnologia capito, proviamo ora a implementarlo passo dopo passo.

Saldatura del tubo di riscaldamento

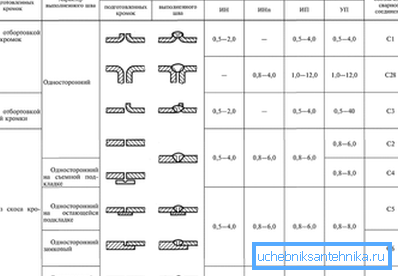

Prima di iniziare, vale la pena notare che esiste un GOST per la saldatura di tubi, con l'aiuto del quale è possibile decidere quale tipo di saldatura creare con una o più forme di bordo.

Presta attenzione anche al fatto che i tubi hanno forme diverse, non solo rotonde, ma anche quadrate e persino rettangolari. Quindi la saldatura dei tubi quadrati secondo GOST può differire leggermente dalle regole di unione dei prodotti tondi. Considera questo punto e guarda attentamente esattamente quale documentazione stai leggendo.

Bene, ora torna a lavorare direttamente.

Preparazione della base e dell'attrezzatura

La procedura in questa fase dovrebbe essere qualcosa del genere:

1. Prendiamo i tubi e li facciamo in modo che i loro bordi (cioè, come se le giunture circolari) siano tagliati nell'angolo più uniforme l'uno rispetto all'altro.

1. Puliamo i bordi delle cuciture con carta vetrata con una frazione fine.
2. Colleghiamo il trasformatore alla rete e prepariamo la saldatrice per il funzionamento. Se il dispositivo è configurato correttamente, il suono dal contatto dell'elettrodo e del metallo sarà come se fosse secco, scoppiettante.

In linea di principio, questo lavoro preparatorio è completato e puoi procedere alla fase successiva.

presina

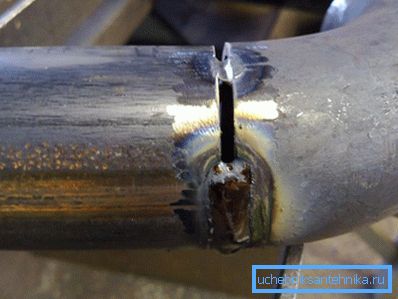

La virata è chiamata una connessione pre-punto di elementi.

• È necessario perché creare una cucitura forte e bella subito è irreale.
• È più facile saldare prima i punti di sgrossatura dei giunti dei tubi in modo che i prodotti siano fissi l'uno rispetto all'altro e solo allora rafforzare l'intera giuntura anulare.

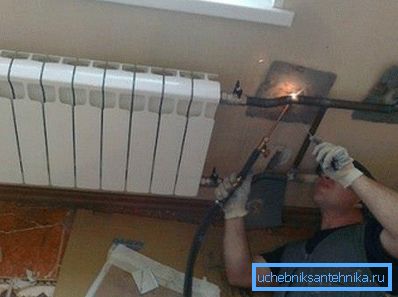

Fai attenzione! Ricordare che molto spesso quando si lavora con sistemi di riscaldamento, i tubi non sono saldati. Cioè, per dirla semplicemente, girare il tronco attorno al proprio asse nella maggior parte dei casi non funzionerà. E questo significa che il saldatore avrà bisogno di un massimo di abilità, dal momento che per ogni punto sarà necessario selezionare l'angolo ottimale dell'elettrodo.

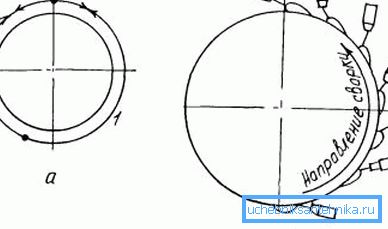

• Il pre-docking dovrebbe iniziare nella parte inferiore dell '"anello", quindi è necessario eseguire delle virate laterali e quindi fissare la parte superiore. Se si aggiustano immediatamente la parte superiore e inferiore, vi è la probabilità di fissare gli elementi con l'angolazione sbagliata.
• Se parliamo del numero di punti, allora puoi usare una formula molto semplice - se il diametro dei prodotti non supera i 30 centimetri, allora sono sufficienti 4 chiodi.

In generale, è necessario sforzarsi di creare punti di giunzione quando l'elettrodo è perpendicolare rispetto alla linea principale. Tuttavia, questo, ovviamente, è possibile solo nel caso in cui gli elementi possono essere ruotati attorno all'asse.

Se si realizza la sgrossatura, è possibile iniziare la saldatura di finitura.

Creazione della cucitura principale e rimozione delle scorie

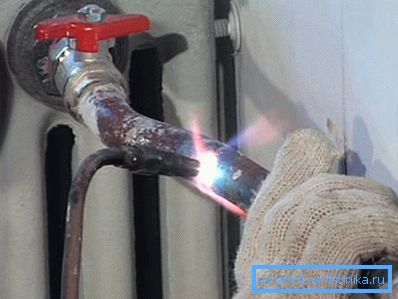

Quindi, la saldatura finale dei tubi dell'acqua viene eseguita nella seguente sequenza:

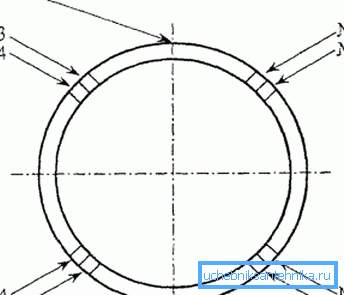

1. Il tubo è visivamente diviso in 4 settori e prima di tutto saldano il suo "emisfero" superiore.

1. Successivamente, i settori inferiori vengono elaborati.
2. Nell'emisfero superiore e inferiore viene applicato un altro strato della cucitura. Ciò è necessario non solo per la forza della connessione, ma anche per ottenere la massima tenuta della connessione del tubo.

Per quanto riguarda la situazione, quando è necessario effettuare l'unione di autostrade di diversi diametri, l'opzione più semplice è incorporare un prodotto all'interno di un altro e quindi saldarli tra loro. Se la differenza di diametro è molto grande, allora, ovviamente, sarà necessario utilizzare adattatori. A proposito, ci possono essere diversi adattatori e possono essere interconnessi secondo lo stesso principio - cioè, come se fossero inseriti l'uno dentro l'altro.

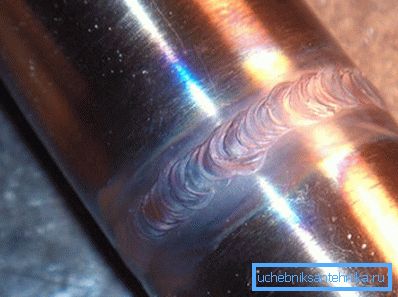

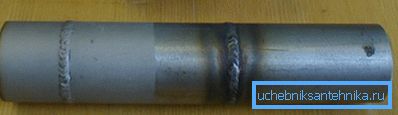

Quando il lavoro di saldatura è completato, la scoria può essere spogliata. Questo è, di fatto, la normale macinazione delle crescite in eccesso alla giunzione. Tuttavia, è importante non solo eliminare le creste, ma controllare la qualità nel suo complesso. Cioè, è necessario cercare di identificare crepe, pori e bruciature.

Se esteriormente tutto sembra normale, quindi applica la solita soluzione di sapone alle cuciture e fai entrare l'aria sotto pressione nel sistema. Se hanno microfessure, allora le bolle appariranno in tali luoghi.

conclusione

Abbiamo trattato in dettaglio quale sia la tecnologia di saldatura del metallo, come eseguire la saldatura di tubi di diverso diametro e "ad angolo" quando si installa un sistema di riscaldamento in una casa privata.

Ci auguriamo che la recensione ti sia stata utile e sarai in grado di capire in modo oggettivo se valga la pena di prendere una cosa del genere da sola. Se vuoi saperne di più, dai un'occhiata al video tematico in questo articolo.
