Come calcolare il tubo per un pavimento caldo
Oggi, il sistema di riscaldamento a pavimento è diventato molto popolare. Tali attrezzature aggiuntive consentono di aumentare il comfort abitativo e ridurre i costi di riscaldamento. Ci sono diversi tipi di tali sistemi, è il riscaldamento dell'acqua, e gli elementi di riscaldamento elettrico e gli emettitori a infrarossi. Quando si installa ogni specie può avere le proprie domande specifiche. Ad esempio, quando si crea un pavimento riscaldato ad acqua, vale la pena conoscere in anticipo il numero di tubi che saranno necessari per l'installazione. Questo articolo discuterà su come calcolare il tubo per un pavimento caldo.
Selezione del materiale

Il primo passo è scegliere il tubo giusto per le tue condizioni. In vendita ci sono diverse opzioni per tali strutture. Vale a dire tubi da:
- di rame;
- metallo plastico;
- polipropilene;
- polietilene reticolato.
Ogni materiale ha i suoi vantaggi e svantaggi. Le opzioni di installazione più costose sono i tubi di rame. Questo è forse il loro svantaggio più significativo. In caso contrario, i tubi di rame soddisfano i requisiti più elevati. Sono più spesso utilizzati nei sistemi di riscaldamento a pavimento nell'Europa occidentale. Il rame ha una lunga durata e un'eccellente conduttività termica. Quando si acquistano tali tubi, vale la pena ricordare che l'installazione richiede molta esperienza e attrezzature speciali.

I prodotti in metallo sono molto più economici. Inoltre, questi tubi hanno anche un'elevata conducibilità termica e resistenza. Grazie alla presenza dello strato di alluminio, sono in grado di resistere a carichi meccanici pesanti.
Suggerimento: I tubi in polipropilene sono usati raramente per installare un sistema di riscaldamento a pavimento. Sebbene abbiano una buona conduttività termica e siano poco costosi, si piegano male. Pertanto, rendere un sistema efficace di tali prodotti è molto problematico.
Il polietilene reticolato può anche essere trovato spesso quando si installa il riscaldamento a pavimento. Tali tubi sono economici, conducono perfettamente calore e durano nel tempo. L'unico inconveniente è la necessità della loro forte fissazione sul posto. Se questo non è fatto, la pipa può arcuarsi al suo stato originale.
Facciamo calcoli

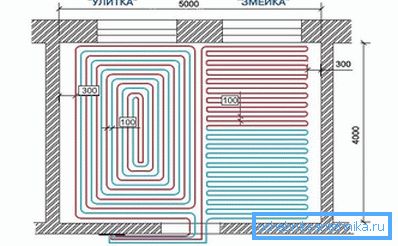

Per calcolare il numero o il metraggio delle pipe richieste, è necessario prima selezionare lo schema di installazione appropriato. I più comuni sono il "serpente" e la "spirale".

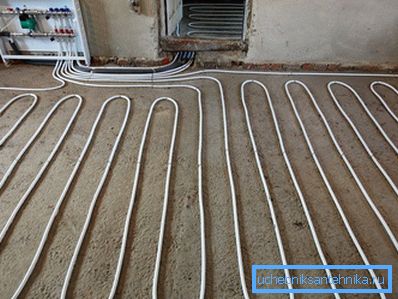

La prima opzione può avere due varietà. Nel primo caso, la pipa è impilata serpente.
Suggerimento: "Snake" ti consente di risparmiare un po 'sui tubi, ma allo stesso tempo il riscaldamento della stanza sarà irregolare. Innanzitutto, il pavimento si scalda su un lato e gradualmente il calore si accenderà. Inoltre, l'acqua, muovendosi attraverso i tubi, si raffredderà. Ciò significa che da un lato il pavimento sarà sempre leggermente più fresco.

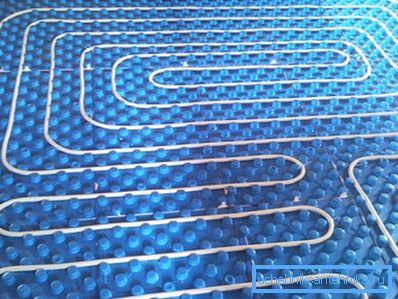

Lo styling più efficiente è una doppia elica. In questo caso, i tubi sono disposti in una coppia, quella attraverso cui scorre l'acqua calda e quella attraverso la quale il refrigerante raffreddato verrà scaricato. Questo metodo consente di riscaldare il pavimento in tutta la stanza alla stessa temperatura.

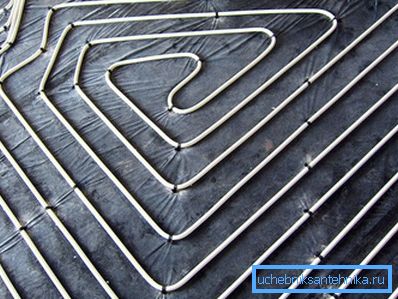

Suggerimento: Quando si posizionano i tubi utilizzando il sistema "a spirale", la stanza verrà riscaldata dai bordi al centro. Questo metodo è considerato il più efficace.

Qualunque sia il metodo scelto per calcolare correttamente il metraggio delle pipe richieste, è necessario disegnare un diagramma. Sulla carta su una scala disegnata futuro sistema. Verranno applicati i contorni della stanza e le linee lungo le quali verranno posati i tubi. È necessario prendere in considerazione la posizione di mobili di grandi dimensioni, non è consigliabile posare un pavimento caldo sotto di loro. Vale anche la pena considerare che i tubi devono essere posati con una rientranza dalle pareti di almeno 20 cm.
Per il calcolo corretto, è necessario conoscere un altro parametro: questa è la distanza tra i tubi o il passo. Questo parametro dipende dal diametro e dalla conduttività termica dei tubi, nonché dalla temperatura del fluido termovettore. I primi due indicatori possono essere trovati nel negozio in cui verranno acquistati i tubi. Il secondo indicatore dipenderà dalla caldaia utilizzata. Inoltre, la scelta del passo è determinata dalla temperatura richiesta nella stanza. Se vuoi che sia molto più caldo, allora il passo è inferiore e viceversa.

Fare calcoli, non dobbiamo dimenticare che la lunghezza di un circuito non deve superare 60? 70 metri. In caso contrario, l'efficacia del sistema diminuirà in modo significativo.
Suggerimento: Se l'area della stanza è abbastanza grande e la lunghezza dei tubi sarà superiore a 70 metri, sarà necessario creare contorni aggiuntivi (uno o due, a seconda dell'area). È meglio avere la stessa lunghezza.

Avendo realizzato il disegno corretto del sistema futuro (tenendo conto della distanza dalle pareti e della futura collocazione di mobili di grandi dimensioni), è possibile calcolare con precisione il numero di tubi richiesto. Ma vale sempre la pena prendere con un margine. In qualsiasi lavoro, carenze e difetti minori sono inevitabili. È meglio fare una fornitura del dieci per cento che fare shopping alla ricerca di un tubo adatto.
video
Ulteriori sfumature tecnologiche sono discusse di seguito:
