Come collegare due tubi dello stesso diametro: i modi reali

20-07-2018
Tubi

In questo articolo vedremo le istruzioni per il collegamento di tubi monodimensionali realizzati in vari materiali. L'argomento dell'articolo è interessante, poiché sul mercato esiste una vasta gamma di tubi diversi, che differiscono tra loro non solo per le caratteristiche operative e tecniche, ma anche per i diversi metodi di connessione in un unico sistema.

Ma, prima di considerare le caratteristiche del lavoro di installazione, considerare quali tipi di accessori idraulici possono essere acquistati.

La figura mostra la connessione filettata dei tubi di riscaldamento realizzati dal giunto

classificazione

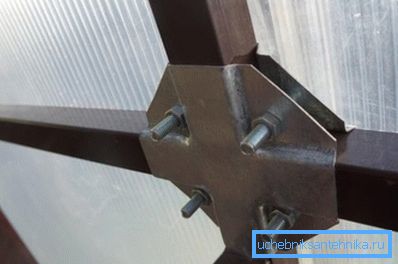

Connessione pieghevole di tubi profilati con bulloni durante la costruzione della serra

Tutti i tubi dell'acqua, in conformità con i materiali di produzione utilizzati nella loro fabbricazione, sono suddivisi nelle seguenti categorie:

  • modifiche al metallo;
  • modifiche polimeriche;
  • prodotti da laminato a base di metallo.

Importante: ciascuna di queste modifiche è rappresentata sul mercato da una vasta gamma di prodotti, che sono caratterizzati da uno o un altro metodo di connessione. Pertanto, quando si pianifica l'installazione di un sistema di approvvigionamento idrico nel proprio appartamento o in una casa di campagna, è necessario prendere la scelta dei materiali e dei metodi di connessione con la massima responsabilità, poiché il prezzo, la durata e l'aspetto del sistema finito dipende in gran parte da questo.

Quindi, considera come la connessione del mixer al tubo viene eseguita in modo indipendente.

Attracco per tubi metallici

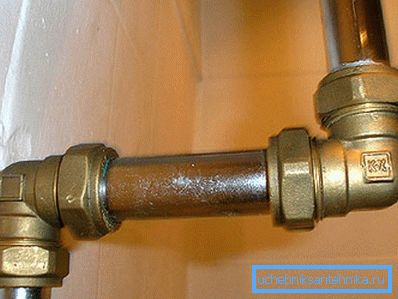

Connessione filettata su rete idrica in acciaio

Nel processo di assemblaggio di impianti idraulici e di riscaldamento di metalli (ghisa, acciaio e rame) vengono utilizzati giunti filettati e saldati.

Considera in dettaglio ciascuno di questi metodi:

  1. Installazione filettata, che, per inciso, è il collegamento di tubi americani, questa è una tecnologia che consente di assemblare tubi dell'acqua da elementi con diametri identici di una sezione trasversale.

Per fare questo, una filettatura viene tagliata alle estremità di entrambi i tubi, oltre il quale viene agganciato uno speciale accoppiamento metallico - un raccordo. Attraverso raccordi speciali, è possibile assemblare sia impianti idraulici dritti che curvi e sistemi di riscaldamento.

Il raccordo utilizzato su tali costruzioni ha una filettatura interna, mentre una filettatura esterna viene tagliata sui tubi. Se i raccordi per l'installazione vengono acquistati già con filettatura, allora gli elementi uniti dovranno essere tagliati con le proprie mani usando gli stampi.

Tra i vantaggi della tecnologia, notiamo la forza e la durata del risultato finale. Inoltre, se necessario, è possibile srotolare un raccordo filettato e l'intera struttura può essere smontata per ripararla o ripristinarla.

Importante: di norma, la filettatura sulle tubazioni e sui raccordi si applica come standard. Ma se gli accessori realizzati all'estero sono acquistati da marchi meno noti, è necessario assicurarsi che il prodotto soddisfi il tipo di filettatura metrica.

  1. L'installazione di sistemi idraulici mediante saldatura è raramente utilizzata. Lo svantaggio principale di un giunto saldato è l'incapacità di farlo da soli, dal momento che un saldatore professionista con attrezzature speciali ed esperienza nell'uso di questa attrezzatura può far fronte a tale lavoro.

Per l'installazione di due tubi unidimensionali vengono utilizzati i seguenti tipi di giunti saldati:

  • giunto di testa trasversale (senza alesaggio o con foro interno) con anello di supporto;
  • giunto di testa longitudinale (senza bisello o con bisello) con giuntura unilaterale;
  • calcio incrociato con cucitura unilaterale;
  • angolare unilaterale;
  • angolo a doppia faccia;
  • campana sovrapposta

Il giunto di testa è il più comune, poiché il risultato finale è caratterizzato da un'elevata resistenza, purché gli elementi uniti siano correttamente centrati.

Se viene assemblato un sistema di alimentazione idrica con un diametro interno fino a 500 mm, viene saldato un giunto unilaterale e la sua resistenza è sufficiente. Se il diametro è maggiore, la radice della cucitura viene saldata all'interno, con conseguente aumento della forza articolare.

Weld è considerato il tipo di connessione ottimale per l'installazione di acqua industriale, ma viene raramente utilizzato nella vita di tutti i giorni a causa dell'elevato costo della versione finale e delle condizioni vincolanti per l'uso della saldatrice.

La brasatura di componenti in rame è una tecnologia utilizzata nell'assemblaggio di sistemi idraulici di alta qualità.

Il principio di installazione è il seguente:

  • le estremità degli elementi uniti vengono pulite e coperte con saldature;
  • la superficie interna del raccordo è pulita e saldata;
  • il tubo viene inserito nel raccordo e riscaldato da una torcia;
  • dopo che la saldatura si è raffreddata, si scopre un aggancio di accoppiamento forte e duraturo.

Tipi di prodotti polimerici

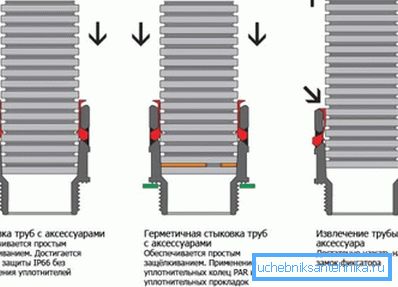

Lo schema è una connessione a fasi di tubi corrugati.

Se la domanda è come collegare il tubo HDPE, allora in questo caso l'installazione è molto più semplice rispetto all'assemblaggio di un sistema di alimentazione dell'acqua in metallo. Nessun filo viene tagliato sulla plastica e l'installazione viene eseguita con due metodi: saldando o utilizzando raccordi.

  1. Il collegamento di tubi in HDPE tramite raccordi è molto diffuso quando si assemblano sistemi di approvvigionamento idrico domestico e fognario. La rilevanza del metodo non è sorprendente, dal momento che i raccordi, indipendentemente dalla modifica, possono essere installati anche da un idraulico principiante.

Raccordi, in conformità con le caratteristiche del design sono suddivisi nelle seguenti categorie:

  • Modifiche di crimpatura - semplice ma efficace e versatile da usare con gli accessori di montaggio. Per l'installazione vengono utilizzate pinze speciali, che consentono di distribuire uniformemente la forza applicata lungo l'intero perimetro della cuffia di compressione.
  • Raccordi a pressare - si distinguono per la massima affidabilità, poiché garantiscono una completa assenza di perdite.

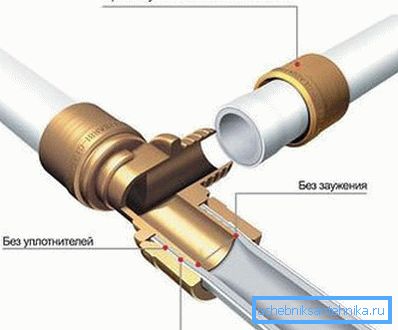

La figura mostra la connessione dei tubi in PVC usando raccordi a crimpare

L'installazione viene eseguita utilizzando un apparecchio speciale. Raccordi di questo tipo sono installati, prima di tutto, per l'installazione di impianti idraulici, seguita dall'incorporazione nel massetto a parete o sul pavimento.

  • Raccordi a pressione - questa è la soluzione ottimale se è richiesta facilità di installazione. Gli elementi di collegamento sono utilizzati in modo che durante il funzionamento sia possibile smontare la struttura.
  1. Il collegamento saldato di tubi di propilene con l'uso di attrezzature speciali viene effettuato end-to-end o con l'uso di raccordi in plastica.

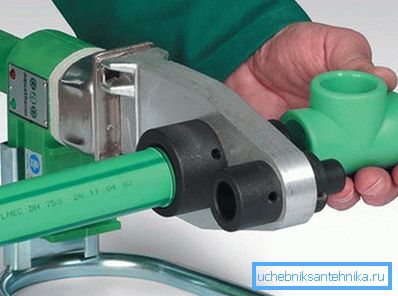

Nella foto - saldatura con un saldatore portatile.

La saldatura testa a testa è rilevante quando l'installazione di acqua e sistemi fognari di grande diametro. Per un diverso tipo di saldatura, vengono utilizzati un accoppiamento elettrosaldabile o speciali raccordi.

In entrambi i casi, le superfici di giunzione si fondono e, mentre la plastica si raffredda, si forma un giunto affidabile, quasi monolitico.

Installazione di materie plastiche metalliche

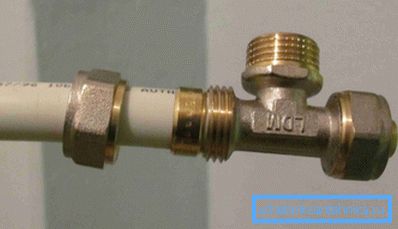

Raccordo a fascetta con dado

L'unione di tubi di metallo-plastica è eseguita dai seguenti elementi di collegamento:

  • Raccordi a compressione a colletto - nel processo di installazione vengono inseriti nel foro con un gambo, pinza serrata e dado a cappello fisso. Il gambo dell'elemento di connessione è dotato di anelli di tenuta in gomma, che sono compressi da un tubo di compressione e forniscono il livello richiesto di tenuta.
  • I raccordi a pressare fissi sono un accessorio di attracco di una volta. Il gambo di montaggio dotato di anelli di tenuta viene inserito nel tubo fino in fondo. Quindi, usando delle tenaglie speciali, un polsino flessibile è crimpato, che svolge la funzione di un dado.

conclusione

Ora sai come collegare i tubi in PVC o le loro controparti in metallo. Le informazioni ottenute possono essere applicate nella pratica, scegliendo tubi e elementi di collegamento per sostituire l'impianto idraulico in un appartamento o in una casa di campagna.

Altre informazioni utili possono essere trovate guardando il video in questo articolo.
