Come collegare il raccordo per tubi hdpe

I polimeri sono saldamente stabiliti nelle nostre vite. Da questa materia prima sono fatti una varietà di oggetti e disegni. Nelle moderne reti fognarie e di approvvigionamento idrico (e in altri gasdotti) si utilizzano tubi PND. Tali prodotti hanno la stessa forza delle controparti in metallo, ma è molto più facile da installare e durare molto più a lungo. È possibile creare tubazioni da tubi in polimero senza attrezzature o attrezzature speciali. Come collegare il raccordo PND del tubo sarà descritto in questo articolo.

Metodi di connessione

Per realizzare una rete fognaria o idrica, i tubi devono essere collegati e la giunzione può essere pieghevole o non separabile. Il secondo metodo prevede la saldatura. Per questo è necessario utilizzare dispositivi speciali.

La connessione pieghevole ha molte qualità positive. Qui ci sono solo i principali:

• Facilità di installazione. Tutto il lavoro può essere svolto indipendentemente, anche senza un assistente.
• La possibilità di smantellamento. Se i tubi sono bloccati o danneggiati, è possibile eseguire facilmente le riparazioni.

Questo è il motivo per cui quasi tutte le connessioni di tubi HDPE (specialmente in case e appartamenti) sono realizzate utilizzando raccordi o giunti.

Tipi di accessori utilizzati

Per l'installazione di tubi in polimeri possono essere utilizzati diversi tipi di raccordi. Vale a dire:

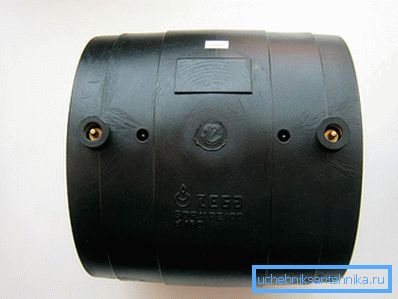

• Saldatura elettrica. È una struttura con un elemento speciale. Con l'aiuto dell'elettricità riscalda il filo, che scioglie la plastica e crea un giunto forte. Con questo raccordo viene creata una connessione permanente.
• Compressione. Questo design è più spesso utilizzato per l'installazione di varie condotte.
• riduttore di pressione. Questo raccordo è progettato per collegare tubi di varie dimensioni.

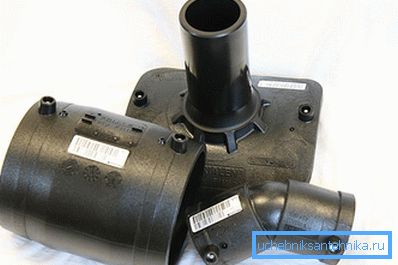

I raccordi elettrosaldabili sono usati molto raramente. Ciò è dovuto alla inseparabilità della connessione risultante e al costo elevato del dispositivo stesso. I raccordi di riduzione vengono utilizzati quando si collegano le tubazioni a contatori e altri componenti di comunicazione. Ma i progetti di compressione sono usati più spesso.

Gli accessori stessi possono avere diverse geometrie. Utilizzato come connessioni dirette e con diverse angolazioni. Inoltre, sono ampiamente distribuiti vari splitter, tee e altri progetti. Inoltre, possono essere utilizzati come collegamenti fissi e con la possibilità di spostamento dei tubi l'uno rispetto all'altro.

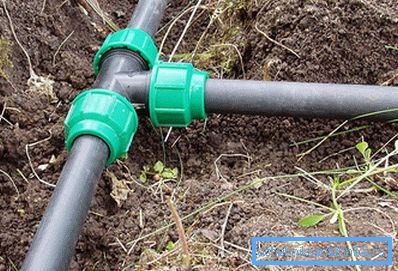

Colleghiamo le tubazioni utilizzando raccordi

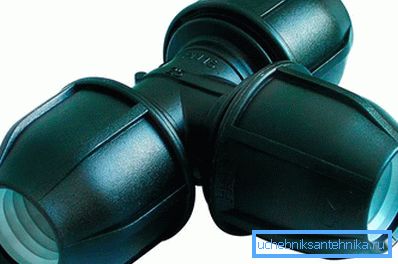

Il raccordo di compressione è più comunemente usato. Ciò è dovuto alla sua facilità d'uso. Come collegare il tubo HDPE usando un raccordo a compressione? Questo sarà discusso ora. La prima cosa che devi capire il dispositivo di questo design. Il raccordo di compressione è composto da:

• gusci di polietilene;
• anelli di tenuta;
• gli anelli di bloccaggio sono utilizzati per proteggere da danni meccanici;
• boccole;
• Dado-caps.

Questi raccordi sono disponibili in vari diametri. Nei negozi puoi trovare costruzioni per tubi da 16 a O 110 mm.

Per collegare i tubi utilizzando un raccordo del compressore, è necessario seguire le seguenti istruzioni:

1. Comprende il design del raccordo. I cappucci dei dadi sono svitati e le estremità dei tubi sono montate su di esse (è necessario rimuovere lo smusso da esse con un coltello ben macinato o un soffiatore per la faccia).
2. Segniamo alle estremità del tubo la distanza alla quale devono entrare nel tubo. Per facilitare la connessione, è possibile inumidire il raccordo stesso e le estremità dei tubi con acqua o una soluzione di sapone neutro.
3. Inserire il tubo nel raccordo alla lunghezza indicata. Ciò richiederà uno sforzo fisico. Quindi il tubo entra saldamente nell'anello di tenuta.
4. Quindi stringere il dado a risvolto. È desiderabile farlo senza usare uno strumento con la tua mano. Ciò riduce il rischio di stringere eccessivamente il dado, il che significa il deterioramento della tenuta. Questo completa la procedura di connessione.

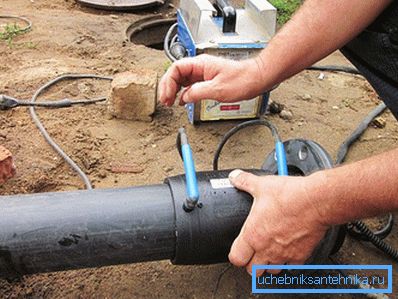

Quando si utilizza un raccordo elettrosaldabile, è necessaria una fonte di elettricità (generatore o presa elettrica). I tubi e l'elemento di collegamento sono puliti da sostanze inquinanti e fissati sullo stesso asse. Allo stesso tempo è necessario raggiungere l'immobilità dell'intera struttura.

Quindi una sorgente corrente è collegata al raccordo. Di conseguenza, l'elemento riscaldante inizia a fondere la plastica. Allo stato fuso, il materiale crea la pressione necessaria e i tubi sono saldamente collegati.

Se hai intenzione di fare lavori idraulici o fognari con le tue mani, usa un raccordo a compressione. Tali dispositivi sono abbastanza semplici da installare e allo stesso tempo creano una connessione affidabile in grado di sopportare una pressione di 25 atmosfere. L'uso di raccordi elettrosaldabili nella vita di tutti i giorni è estremamente raro, a causa dell'elevato costo e della difficoltà di utilizzo.

Vogliamo anche suggerire di leggere gli articoli sul sistema di approvvigionamento idrico:

• Come saldare tubi in polipropilene.
• Come collegare tubi in polipropilene.
• Perdita di pressione nella condotta.
• Come attutire la tubatura dell'acqua.
• Come sbarazzarsi della condensa sui tubi.
• Come collegare due tubi.

Per una conoscenza più dettagliata del processo di collegamento dei tubi HDPE, ti suggeriamo di visualizzare il video selezionato per questo argomento, che si trova alla fine dell'articolo.
