Come collegare il tubo hdpe

Oggi nel mercato dei tubi uno dei leader sono prodotti da materiali polimerici. Le condotte in polietilene presentano vantaggi significativi rispetto ai prodotti con lo stesso identico scopo. Questi tubi sono più richiesti di acciaio e ottone, rame e zincato, PVC e metallo-plastica. I tubi in HDPE sono usati per trasportare liquidi della composizione più diversa. Non sono pesanti, flessibili, facili da installare. Inoltre, possono essere interconnessi in pipeline usando molti metodi disponibili. In questo articolo parleremo di come collegare il tubo HDPE.

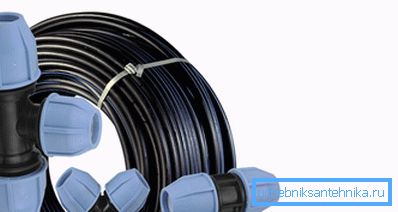

Metodi per collegare i tubi HDPE

Metodi di connessione

Il collegamento dei tubi HDPE è praticamente eseguito in due modi. Il primo metodo può essere diviso in:

  • saldatura di testa;
  • saldatura elettrofusione.

Il secondo metodo comporta:

  • collegamento di accoppiamento;
  • connessione a compressione.

Suggerimento: Quando si equipaggiano tubazioni autosufficienti, viene ampiamente utilizzata una connessione plug-in, poiché i lavori sul suo design sono relativamente rapidi e semplici. Se la condotta è progettata per funzionare sotto pressione, si consiglia un giunto saldato.

Esecuzione di connessioni staccabili

adattamento

Poiché le condotte fognarie sono prive di pressione, le loro connessioni sono sottorappresentate rispetto all'impianto idraulico. Sono divisi in:

  • connessioni a presa, in cui l'estremità liscia di una tubazione conduce alla presa di un altro elemento strutturale. La tenuta della connessione è garantita da polsini in silicone o gomma con proprietà elastiche;
  • raccordi che collegano le due estremità delle tubazioni con un raccordo speciale, chiamato raccordo.

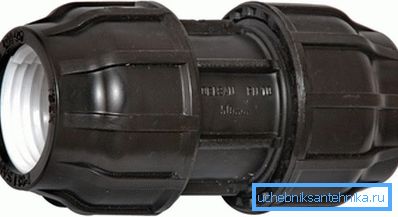

Collegamento di accoppiamento

Giunti accoppiati in polietilene utilizzando il metodo di estrusione sono ampiamente utilizzati nell'installazione di condotte. Con l'aiuto dei giunti di accoppiamento, le estremità dei tubi possono essere collegate rapidamente, in modo affidabile e senza apparecchiature non necessarie.

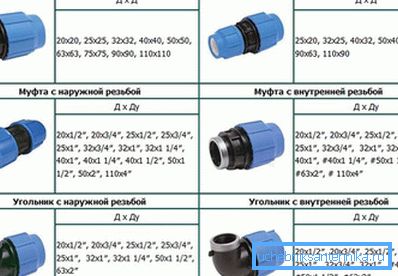

Tipi di accoppiamenti

Questo metodo di connessione presenta i seguenti vantaggi:

  • elevata resistenza alle sollecitazioni meccaniche e alle temperature estreme;
  • affidabilità del collegamento e della durata delle condotte;
  • ampio ambito di utilizzo. Questo tipo di connessione viene utilizzato per equipaggiare le tubazioni praticamente con gli scopi più diversi;
  • basso costo di raccordi in polietilene.
Collegamento di accoppiamento

Per l'installazione di condotte vengono utilizzati i seguenti tipi di giunto:

  • Giunti a compressione disponibili con filettature interne ed esterne. Tali elementi di collegamento sono utilizzati per l'installazione di sistemi di alimentazione di acqua e gas.
  • I giunti, che sono i più semplici, collegano le estremità delle tubazioni con gli stessi diametri.
  • Ridurre i manicotti che sono transitori durante il fissaggio di elementi di tubazioni con diametri diversi.

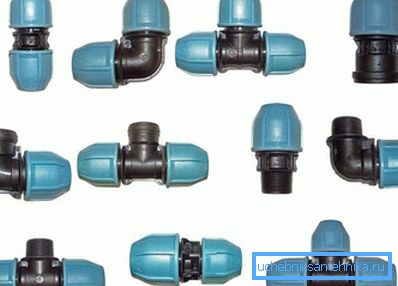

Raccordi a compressione

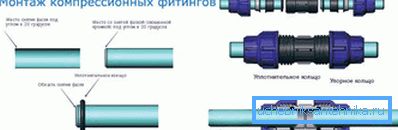

Installazione di raccordi a compressione

Con l'aiuto di raccordi a compressione, il collegamento di tubi in polietilene è abbastanza semplice. Questa montatura viene eseguita nell'ordine seguente:

  • Il raccordo è smontato con una torsione del dado.
  • Preparazioni estremità dei tubi di un composto, cioè, contaminanti vengono rimossi, diametro sbavati, che applica skimmer piatti o costruzione coltello affilato.
  • Sulla tubazione segnare la profondità dell'ingresso del tubo nel raccordo.
  • Prima di spingere il tubo nel raccordo, per facilitare questo lavoro, viene strofinato con un lubrificante al silicone o un normale sapone umido.
  • Dopo che il tubo è stato alimentato forzatamente nel raccordo alla profondità desiderata, il dado a risvolto viene serrato indietro.

Suggerimento: Il dado deve essere stretto solo con le mani, come quando si usa una chiave inglese, è possibile esagerare.

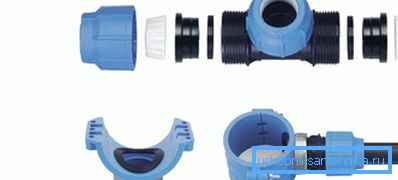

Raccordi a compressione

Esecuzione di connessioni permanenti

All'installazione di condotte a pressione, i giunti saldati di tipo monopezzo sono i più accettabili. È facile montarli e con questa operazione non è richiesta alcuna qualifica speciale.

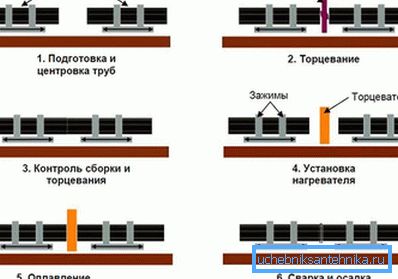

Saldatura di testa

Ora parliamo della connessione dei tubi HDPE usando la saldatura di testa. Per fare questo, è necessario acquistare un ferro di saldatura speciale utilizzato nella lavorazione con tubi di plastica. Poiché costa pochi soldi, non richiede ingenti spese finanziarie: gli artigiani professionisti costeranno molto di più. I lavori vengono eseguiti nel seguente ordine:

  • nelle zampe di serraggio della saldatrice, le estremità delle tubazioni sono fisse, che verranno saldate, e verrà eseguito il centraggio;
  • le superfici vengono riscaldate fino alla fusione iniziale;
  • il saldatore viene rimosso e le superfici fuse vengono compresse tra di loro;
  • Segue il naturale raffreddamento della cucitura formata.

Saldatura di testa

Saldatura per elettrofusione

Questo metodo non è molto più complicato di quello precedente, ma richiede l'uso di accoppiamenti speciali con bobine elettriche inserite che riscaldano la cella quando viene applicata la tensione. Di conseguenza, gli elementi di connessione sono saldati alla superficie del giunto. Per rendere normale il processo di saldatura, è necessario:

  • pre-spellare le estremità dei tubi saldati,
  • garantire lo stato statico delle parti del giunto durante la saldatura.

Il vantaggio di questo metodo di connessione è la semplicità del lavoro svolto. Minus tangibile - l'alto costo degli accoppiamenti elettrici. Se si pianifica un numero elevato di connessioni, è preferibile utilizzare la saldatura a resistenza.

Collegamento con tubi metallici

Docking pipe PND con metallo

Per collegare tubi in polietilene e metallo, utilizzare due metodi di connessione:

  • Attacchi filettati per tubi di piccolo diametro. In questo caso è necessario acquistare uno speciale raccordi impieghi, che da un lato devono essere filettati per accoppiarsi con il tubo metallico, dall'altro - un accoppiamento perfetta scorrevolezza di fissaggio di un tubo di IPA.
  • Connessione a flangia per tubi di grande diametro. In questo caso, i tubi di plastica saldati manicotto Burtovoy, che consentono di utilizzare a sua superficie una flangia supplementare sottende tubo metallico flangiato mediante perni e dadi.

Per scegliere la connessione corretta, è necessario confrontare tutti i pro e i contro di ciascuno, guardare un video su come sono collegati i tubi HDPE, effettuare un tentativo di prova e avviare il lavoro principale.

video

Da questo video imparerai come installare l'accoppiamento di compressione:
