Come collegare il tubo mon. con polipropilene

Spesso ci sono casi in cui si fa una pipeline, bisogna affrontare il problema di collegare tubi di materiali diversi. In questo articolo vedremo come collegare il tubo HDPE con un tubo di polipropilene.

Tipi di connessione per tubi in polipropilene

Per il collegamento di tubi in polipropilene con altri tipi di tubi sono presenti raccordi speciali con filettatura. Un lato del raccordo è saldato al tubo di polipropilene, e l'altro lato, con il filo, è collegato allo stesso diametro con un filo sull'altro tubo. La filettatura sul raccordo può essere interna o esterna. Ci sono anche accoppiamenti combinati. Li considereremo in seguito.

Un altro tipo di connessione per tubi in polipropilene si basa su una connessione a flangia. Questo tipo di connessione viene utilizzato in tubi di grandi dimensioni. Per fissare la flangia al tubo di polipropilene, viene saldato un manicotto sul quale viene quindi montata la flangia. Un'altra opzione di montaggio viene eseguita dalle flange del cappuccio. Il loro dispositivo assomiglia a un accoppiamento a compressione. La connessione della flangia è fissata ai bordi del tubo dello stesso diametro e serrata con dadi svasati.

Tipi di connessioni per tubi HDPE

Pipe PND ha approssimativamente gli stessi dispositivi per la connessione. La più comune: connessione pinza. Per collegare i tubi, viene utilizzato un giunto, in cui è presente una pinza su un lato e una filettatura sull'altro. Per fissare il giunto, il dado di serraggio viene svitato e messo sul tubo HDPE. La pinza viene inserita nel tubo, il dado di serraggio viene inserito e serrato strettamente.

Suggerimento: Il dado di serraggio non deve essere serrato eccessivamente, altrimenti potrebbe scoppiare o la pinza schiaccerà il bordo del tubo.

Dopo che la pinza è collegata all'altra estremità del collare filettato, è possibile avvitare un altro tubo con una filettatura dello stesso diametro.

La connessione a flangia del tubo HDPE è realizzata in modo simile alla connessione descritta sopra. Sul bordo del tubo HDPE c'è un manicotto saldato su cui è montata la flangia. E lo stesso dispositivo con una flangia del cappuccio, in cui la connessione è installata sui bordi dei tubi e premuta con i dadi a cappello.

Collegamento di due tubi

Utilizzando i dispositivi sopra descritti per tubi, è possibile collegare facilmente il tubo HDPE con polipropilene.

• Nel primo caso, si collega una pinza filettata al tubo HDPE e un raccordo filettato combinato al tubo del propilene. Sul nastro FUM avvolgimento filo per sigillare e torcere.
• Nel secondo caso, colleghi due tubi con le flange. Inserire la guarnizione in gomma tra le flange per la sigillatura e serrarle con bulloni.

Accoppiamenti combinati

Se con una connessione a pinza per tubo HDPE tutto è chiaro, quindi i giunti combinati (raccordi) per tubi in polipropilene sono diversi. Diamo un'occhiata veloce a loro:

1. Un accoppiamento filettato femmina serve a collegare la tubazione con un altro tipo di tubo o strumenti con filettature esterne. Consiste di una billetta di polipropilene con un giunto di metallo premuto verso l'interno, su cui viene tagliato un filo all'interno.
2. Un accoppiamento di filettatura esterno svolge le stesse funzioni sopra descritte. Si differenzia solo dal fatto che un manicotto di metallo con una filettatura esterna viene premuto nella billetta di polipropilene.
3. Il giunto filettato "chiavi in ​​mano" è costituito da una billetta di polipropilene, nella quale viene pressato un manicotto metallico, sporgendo i bordi metallici oltre il bordo del polipropilene. I volti sono progettati sotto la chiave inglese. All'interno la faccia è scolpita. È conveniente torcere tale manica con una chiave per un altro filo. Inoltre ci sono modelli di giunti con facce chiavi in ​​mano.
4. Un accoppiamento maschio chiavi in ​​mano è uguale all'accoppiamento descritto nel paragrafo 3, ma presenta una filettatura esterna.
5. L'accoppiamento diviso con filettatura interna consiste di due parti metalliche sotto la chiave inglese. Inoltre, una parte metallica è collegata con una billetta di polipropilene. Tali giunti sono installati in punti in cui è necessario scollegare la tubazione o rimuovere i dispositivi. Un altro nome per questa frizione è americano. Giralo con due chiavi.
6. L'accoppiamento rimovibile con filettatura esterna è simile al precedente tipo di americano. L'unica differenza è nella thread esterna anziché quella interna.
7. L'accoppiamento con un dado cieco consiste in una billetta di polipropilene in cui viene premuto un raccordo con un dado a cappello. È installato nello stesso modo di un americano: nei luoghi del connettore necessario della pipeline.

Con questi giunti combinati saldati a un tubo in polipropilene, è facile collegarlo al tubo HDPE, che ha una pinza con una filettatura simile.

Raccordi in PP per saldatura

Prima di collegare i due tubi con i raccordi, questi devono essere fissati sul tubo. Montaggio pinza sul tubo HDPE, abbiamo discusso in precedenza. Considerare ora il collegamento di un tubo di polipropilene con un raccordo.

I raccordi per tubi in polipropilene sono collegati mediante saldatura con uno speciale saldatore. Un saldatore con ugelli è installato sul supporto e riscaldato a 260^suC. Il bordo del tubo viene pulito da sporco, smussato e sgrassato insieme con l'interno del giunto. Tubo e raccordo allo stesso tempo montano ugelli riscaldati. Dopo il riscaldamento, il tubo viene inserito nel raccordo in modo uniforme senza girare e lasciato raffreddare. Questo completa il processo di saldatura.

Dopo aver letto questo articolo, puoi facilmente collegare un tubo di polipropilene con un tubo di HDPE. Ecco tutte le opzioni possibili per la connessione corretta. Ci sono appassionati che affermano nei forum di costruzione che questi due tubi possono essere saldati con un giunto a diverse temperature. Ma il fatto è che polipropilene e HDPE sono fatti di materiali diversi, hanno punti di fusione diversi, quindi questa giuntura potrebbe scoppiare o addirittura fondere. Se decidi di salvare e sperimentare, fallo a tuo rischio e pericolo.

video

Un esempio è come sostituire una sezione di un tubo di ferro con uno di polipropilene. Lo stesso principio può essere utilizzato per collegare tubi di plastica di vari materiali:

foto

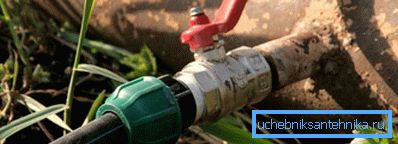

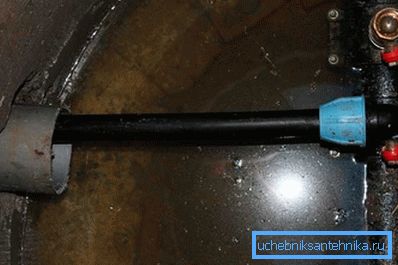

In queste foto puoi vedere come è possibile collegare ancora i tubi di plastica:
