Come collegare tubi divertenti

Ogni dispositivo progettato per drenare i rifiuti, dotato di un sifone. Se la casa ha più piani, la colonna montante è inoltre dotata di un tubo ad imbuto. Il suo scopo principale è quello di deviare gli odori sgradevoli fuori dalla struttura. Anche la ventola svolge un altro ruolo: dopo aver scaricato gli scarichi dai sifoni, l'acqua può fuoriuscire a causa dell'aria rarefatta, se non esiste, gli odori sgradevoli scorreranno all'interno della casa. Affinché questo sistema funzioni senza problemi e correttamente, è importante sapere come collegare correttamente le canalizzazioni. Questo è ciò che verrà discusso in questo articolo.

Requisiti di installazione

Ci sono diverse regole immutabili per l'installazione di un tubo divertente:

• Innanzitutto, il diametro del tubo del ventilatore deve essere maggiore o uguale al diametro del riser.
• In secondo luogo, l'installazione del montante inizia con una zona calda e termina in una fredda.
• In terzo luogo, l'uscita del tubo montante dovrebbe essere posizionata in un punto tale da allontanare facilmente gli odori sgradevoli dalla zona abitativa.

Da ciò segue che il tubo del ventilatore è una continuazione del montante della fogna. Il principio di funzionamento di questo sistema è il seguente: l'aria calda che sale lungo il riser forma un leggero vuoto. Di conseguenza, l'odore sgradevole non penetra nel bagno, verrà portato fuori.

Regole di connessione del sistema

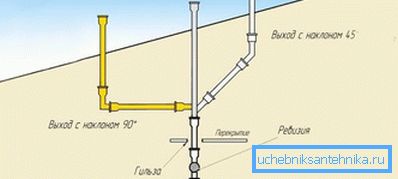

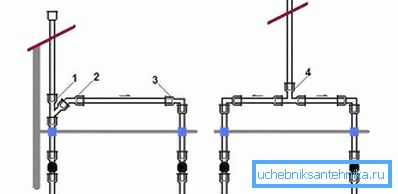

Il collegamento dei tubi di scarico in casa può essere eseguito con due, tre o più riser. Per ogni colonna montante, è possibile installare un cappuccio aggiuntivo. In un'altra forma di realizzazione, è possibile collegare i tubi della ventola in un sistema. Fai tutte queste connessioni possono essere in soffitta. Di conseguenza, sul tetto verrà posizionata una sola tubazione di ventilazione comune. Se il riser è fatto di tubi di plastica, per il collegamento viene utilizzato un gomito a 45 °, se è realizzato in ghisa, è consentita l'installazione di un raccordo a T diritto. All'uscita di un altro montante, viene montato anche un ginocchio dritto o un tee (dritto). Attraverso i tee puoi collegare diverse pipe divertenti.

Di norma, il collegamento dei tubi dell'imbuto avviene sotto il soffitto dell'ultimo piano della casa. Perché così? Quando fuori fa freddo, l'aria calda, che è satura di vapore, sale sul tubo. In questo momento nella tubazione del ventilatore si raffredda ed entra nella stanza non riscaldata nella soffitta / tetto. Di conseguenza, l'aria si condensa e la condensa si congela all'interno, trasformandosi in ghiaccio. A poco a poco, la sezione trasversale del tubo viene ridotta, causando una violazione del blocco idraulico.

Spesso, quando si collegano i tubi dell'imbuto si pone un altro problema. In un edificio a due piani ci sono diverse alzate, i cui scarichi non possono essere combinati l'uno con l'altro al piano superiore. Per uscire da questa situazione, è possibile collegare i tubi al piano inferiore. Allo stesso tempo, questo dovrebbe essere fatto usando un tee con un'uscita a 45 °. Ciò consentirà alle aperture di sfiato di non sovrapporsi completamente durante il drenaggio.

Suggerimento: Se ci sono sezioni diritte o orizzontali durante la posa dei tubi divertenti, è importante osservare la tenuta completa di ogni giunto, specialmente se il tubo va leggermente inclinato.

Tali tubi in soffitta sono fissati con ciondoli speciali, morsetti o staffe. La scelta del metodo di fissaggio dipenderà dal materiale utilizzato nella pipeline.

Seguendo tutte le raccomandazioni, puoi proteggere la tua casa dagli odori sgradevoli che possono provenire dal sistema fognario.
