Come collegare tubi metallici

Attualmente, la maggior parte del mercato delle costruzioni è occupata da tubi di metallo e plastica. La loro popolarità è dovuta alla sufficiente forza, flessibilità, resistenza a temperature fino a 110 ° C, resistenza alla corrosione e velocità di installazione.

Inoltre, sono in grado, a spese dello scafo rinforzato e della superficie interna liscia, di passare grandi flussi d'acqua con una minima perdita di efficienza. Il tubo di metallo-plastica è una struttura multistrato costituita da uno strato di polietilene, ricoperto da una pellicola di alluminio dall'alto, e da uno strato di plastica esterno. Gli strati sono incollati insieme con una colla speciale.

A causa della resistenza alla ruggine, non si formano depositi all'interno del tubo, quindi i tubi possono essere utilizzati per fognature, riscaldamento, riscaldamento a pavimento e approvvigionamento idrico. Sulle autostrade non vengono utilizzati a causa del fatto che non sopportano alte pressioni e temperature. La loro durata di servizio è di 35 anni.

Se confrontiamo tali tubi con tubi di altri materiali, non hanno eguali in termini di costo e qualità del materiale, se prendiamo i limiti degli intervalli ammissibili a cui l'operazione ha luogo. La maggior parte delle persone non sa come collegare questi materiali, quindi ti diremo come collegare i tubi di metallo-plastica.

Modi di giunzioni di tubi in metallo

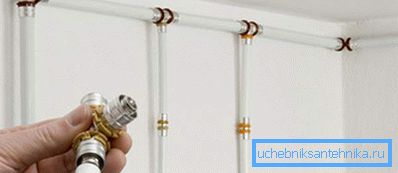

I tubi di metallo-plastica sono collegati tramite raccordi a compressione e pressa.

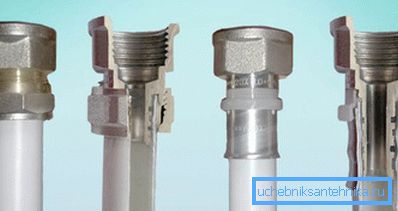

Raccordi a compressione

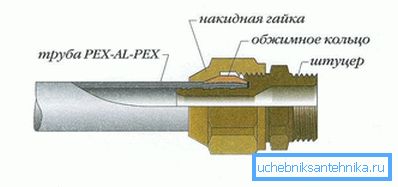

I raccordi a compressione sono filettati. Un dado svasato è avvitato su un lato e il tubo è fissato all'interno con un anello di compressione.

Quando si serra il dado con una chiave, il tubo viene premuto contro il manicotto della pressa e premuto nell'ugello. Questo crea una connessione affidabile. Il materiale per il montaggio è in ottone. I raccordi sono contrassegnati sul diametro esterno e sul tipo di filo.

Suggerimento: Il vantaggio di questa connessione è la possibilità di collegare i tubi senza l'uso di strumenti e attrezzature speciali.

Inoltre, è possibile smontare la connessione senza distruggere il raccordo, ma in pratica ciò non è sempre possibile a causa della rottura dell'anello di compressione. Nonostante questa connessione rimane affidabile e stretto.

L'installazione di raccordi a compressione sul collegamento di tubi in metallo-plastica non causa problemi, poiché possono essere collegati sia nel collettore che nella forma di un incastro. La tecnologia di connessione comprende i seguenti passaggi:

• I tubi che richiedono collegamenti devono essere livellati a una distanza non inferiore a 100 mm, devono essere puliti dallo sporco e lo smusso interno deve essere rimosso di circa 1 mm, a seconda dello spessore della parete.
• Un tubo dado e un anello di compressione sono messi sul tubo.
• Stringere il dado fino a quando il tubo non corre nel bordo dell'ugello. In questo caso, il dado non deve passare attraverso il filo con sforzo. Se è necessario fare uno sforzo nella fase iniziale, ciò significa che il dado va male lungo il filo. Per non torcere il filo, è necessario rimuovere il dado e rimetterlo in posizione.

• Con le chiavi, il dado viene infine abbassato di 1-2 giri in modo che ci siano ancora due giri del filo. Allo stesso tempo, non è necessario esercitare sforzi eccessivi, poiché è stata raggiunta la necessaria tensione.

Suggerimento: Se necessario, la posa di tubi in locali non riscaldati al fine di evitare che la condensa si depositi su di essi, allunga i tubi corrugati in polietilene che sono avvolti con nastro adesivo.

Raccordi scorrevoli

I raccordi a pressare o nadvizhny sono un raccordo con una connessione filettata da un lato e, dall'altro, un manicotto a crimpare, indossato sull'anello di tenuta con una guarnizione dielettrica.

Suggerimento: Tale connessione è sigillata, quindi può essere utilizzata durante l'installazione di tubi interni, ma non è pieghevole.

Inoltre, viene utilizzata una piccola quantità di rinforzo. La connessione viene eseguita in questo modo:

• La lunghezza del tubo richiesta viene interrotta.
• La parte unita viene elaborata da un calibratore, che taglia lo smusso interno e corregge la forma arrotondata del tubo, rotta a causa del taglio.

• Il tubo viene serrato sul raccordo con anelli di guarnizione che impediscono la ruggine.
• L'accoppiamento è crimpato utilizzando speciali pinze di serraggio.
• Di conseguenza, sulla frizione sporgono gli anelli sporgenti e il metallo subisce una piegatura ad arco a causa della deformazione.

Collegamento con tubi metallici

Questi tipi di connessioni si verificano più spesso quando si collegano vecchi tubi con nuovi durante la riparazione o la sostituzione programmata. Direttamente non possono essere combinati, perché i materiali sono diversi e hanno coefficienti di espansione e forza differenti. Pertanto, è necessario applicare diversi tipi di elementi che consentiranno di collegare tubi di metallo-plastica con quelli metallici.

Esistono diversi tipi di tali composti:

1. Threaded. È il più conveniente perché è pieghevole. Applicabile in condotte in cui è richiesto il controllo delle condizioni della connessione.

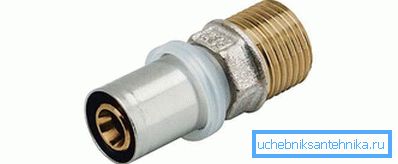

2. Muff. È progettato per diversi diametri di tubo ed è anche pieghevole. È simile ai raccordi a pressare, tranne che su un lato c'è un dado di compressione per attaccare un tubo in metallo-plastica, e sull'altro lato c'è un fissaggio filettato o flangiato.

Collegamento con tubi in polipropilene e PVC

Per collegare un tubo di metallo-plastica con un tubo di polipropilene, è necessario utilizzare i giunti di compressione del raccordo descritti sopra, così come i collegamenti di un tipo simile per il secondo materiale del tubo. Sul tubo in polipropilene viene inserito un dado di tenuta, quindi un anello e un inserto speciale per tubi che svolge la funzione di rinforzo del tubo. Previene la sua deformazione e, di conseguenza, la perdita di tenuta della connessione durante il serraggio del dado.

I tubi in PVC sono collegati a metallo-plastica con un collegamento a flangia e il tubo con una flangia è collegato con un metodo adesivo. Ciò consente di rendere la connessione affidabile e in grado di sopportare carichi fino a 10 Atm. La tecnologia di incollaggio è la seguente:

1. L'estremità del tubo viene tagliata e pulita, che viene poi trattata con un composto sgrassante.
2. La faccia è rimossa dallo smusso, che consente una connessione affidabile.

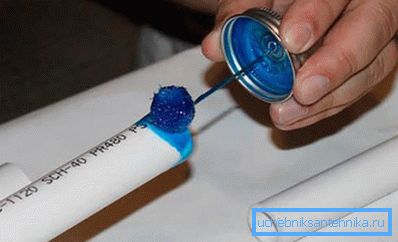

3. Applicare uno strato sottile e uniforme di colla all'esterno del tubo.
4. Se necessario, applicare la colla sulla superficie della flangia se i diametri differiscono di alcuni mm.
5. Il tubo viene inserito nel raccordo e ruotato di un quarto di giro per distribuire uniformemente lo strato adesivo.
6. Il raccordo e il tubo sono fissati per alcuni minuti fino a quando la colla si incastra.
7. I resti di colla che escono devono essere rimossi.
8. Dopo 10-15 minuti, la connessione è pronta per l'uso.

L'unione di tubi di metallo-plastica con le proprie mani non dovrebbe costituire un problema particolare, perché oggi esistono un numero enorme di diversi tipi di connessioni non solo per materiali omogenei, ma anche per proprietà e condizioni operative molto diverse. Inoltre, la maggior parte di essi non richiede l'uso di strumenti speciali, che amplia notevolmente le possibilità della loro installazione.
