Come e qual è la connessione dei tubi metallici

Esistono diversi modi per collegare i tubi di rame durante l'installazione dei sistemi di tubazioni. Nei mercati delle costruzioni ci sono molti accessori diversi, elementi di fissaggio, saldature per tale materiale, che consentono di eseguire sia i collegamenti rimovibili che quelli monoblocco che non richiedono manutenzione. Questo articolo esaminerà tutti, compresa la connessione di tubi metallici con fili.

Metodi di connessione della pipeline di rame

L'installazione del sistema consiste nei seguenti passaggi:

• marcatura dei segmenti - è importante fare le giuste misure con le tolleranze necessarie in grande stile;
• prodotti da taglio - realizzati rigorosamente ad angolo retto con uno strumento speciale. È meglio fargli fare più giri, in modo che in seguito non si applichi uno sforzo extra;
• rifilatura di testa - rimozione di bave taglienti e film di ossido;
• coppia di segmenti.

La connessione dei tubi di rame può avvenire nei seguenti modi:

• saldatura a capillare;
• saldatura ad alta temperatura;
• attraverso i raccordi.

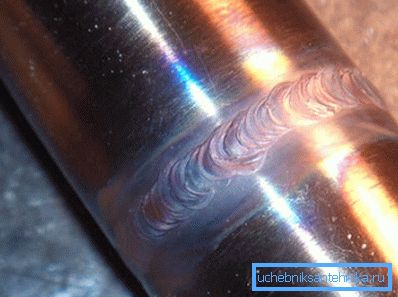

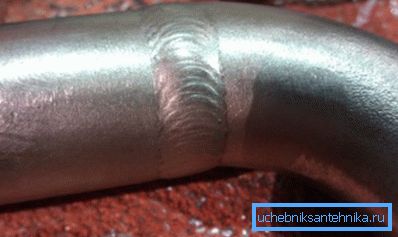

saldatura

Considera come collegare i tubi di rame in questo modo, e al di sotto delle istruzioni di processo proposte ti aiuterà a capirlo in modo più dettagliato:

1. Applicare il disossidante sulla superficie pulita.
2. Collegare le parti e applicare la saldatura al giunto.
3. Riscaldare uniformemente l'articolazione con una torcia o una fiamma ossidrica finché il flusso non cambia colore e la saldatura si scioglie.
4. Rimuovere la fiamma del bruciatore e lasciare che la lega per saldatura fuso richiuda lo spazio tra le parti e congela.

Consiglio: gli esperti raccomandano di applicare una barra saldante di lunghezza pari al diametro del prodotto. Puoi tagliare aste della lunghezza desiderata prima di saldare. Se uno degli elementi di collegamento è un raccordo rivestito per saldatura già in fabbrica, non è necessario aggiungerlo durante la saldatura.

1. Non applicare forza meccanica dopo aver riempito il giunto, lasciandolo il tempo di raffreddarsi.
2. Rimuovere residui di saldatura e il flusso dal composto con il suo straccio bagnato dopo che è completamente raffreddato.
3. Risciacquare il sistema con acqua calda, altrimenti il ​​flusso catalizzerà lo sviluppo della corrosione. Quindi la sua presenza sulle superfici interne è indesiderabile.

adattamento

Gli elementi di collegamento del sistema senza saldatura sono possibili con l'aiuto di raccordi, che per il loro scopo sono combinati in due gruppi:

• linee rette - per collegare parti dello stesso diametro;
• transizionale - per collegare parti di diversi diametri.

I raccordi sono fatti per l'intera gamma di diametri di prodotti. Il loro prezzo può variare a seconda della destinazione.

A seconda della configurazione e delle funzioni eseguite, si distinguono i seguenti tipi di raccordi:

Ecco alcuni modi per lavorare con i raccordi:

• mediante saldatura, quando lo stagno viene depositato alla giunzione del raccordo. Viene inserito un tubo che è stato pretrattato con fondente, quindi l'assieme viene riscaldato fino a quando la saldatura si scioglie e riempie il vuoto;

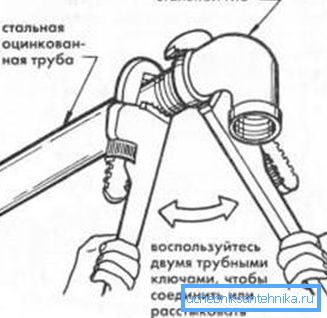

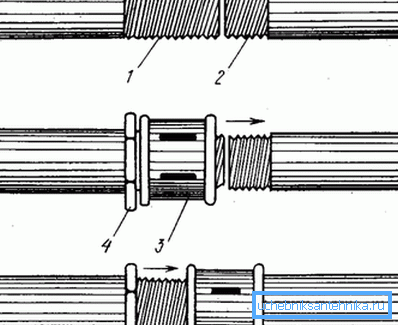

• con l'aiuto di fili fatti da sé, quando vi sono corrispondenti fili interni ed esterni alle estremità delle parti da unire;
• elementi di accoppiamento di fioritura (compressione) di diversi diametri. Il tubo è fissato al raccordo con l'aiuto di una guarnizione anulare e uno squillo superiore o anello non staccabile. Gli utensili convenzionali sono adatti per l'aggraffatura;
• un raccordo a pressione costituito da un corpo e una manica. È montato con l'aiuto di speciali pinze per la stampa;
• raccordo autobloccante, il cui principio è basato su due anelli, uno dei quali è dotato di denti. Quando viene premuto con una chiave speciale, i denti vengono premuti nell'altro anello, garantendo un'articolazione affidabile. Viene rimosso con la stessa facilità con cui è indossato.

Metodi di collegamento di parti del tubo di ferro

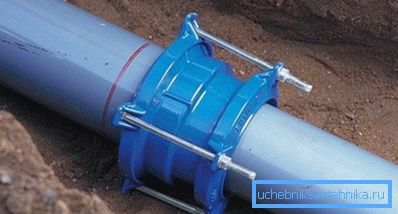

La tenuta degli accoppiamenti è garantita da una guarnizione in gomma installata nella presa.

Per il collegamento di tubi in ghisa, vengono utilizzati raccordi in ghisa di rame simili:

• frizione;
• al ginocchio;
• rubinetti;
• T;
• Crossings;
• flange di collegamento;
• uno stub.

Esistono tali tipi di accoppiamenti:

Suggerimento: sappi che ci sono anche giunti con flange o prese alle estremità, che ti permettono di installare il sistema di tubazioni da parti di materiali diversi.

L'aggancio dei tubi in ghisa nelle curve della condotta viene effettuato utilizzando rubinetti con un diverso angolo di inclinazione da 10 ° a 90 °.

Sono disponibili in due versioni:

• alle estremità del filo interno;
• Da un capo, filo esterno e dall'altro - interno.

Colleghiamo i tubi sui rami

Se è necessario unire tre lunghezze di tubo, si usano due tipi di tee con filettatura interna: tre estremità con la stessa sezione trasversale o due estremità con la stessa sezione trasversale, e la terza - di diametro inferiore.

1. Le estremità dei tee di grande diametro sono dotate di flange e prese in varie combinazioni.
2. L'aggancio dei quattro segmenti viene effettuato con traverse con bussole o flange alle estremità.
3. Il tappo in ghisa ha la forma di un cilindro, la cui estremità è sigillata. Ci sono anche tappi sotto forma di esagoni, flangiati e con nervature per una facile installazione.

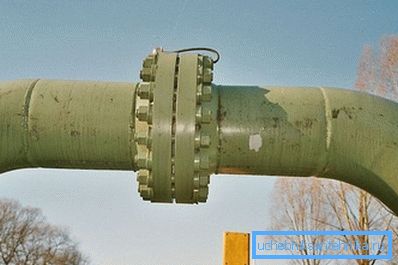

1. Le flange di fissaggio per tubi in ghisa sono realizzate in ferro duttile con rivestimento epossidico protettivo anticorrosione.
2. La tenuta è assicurata da una guarnizione elastica in polimero. Montato comprimendo l'anello di compressione.

L'installazione di tubi in ghisa nel caso in cui il tubo secondario viene ritirato dalla tubazione principale viene eseguita utilizzando una sella. Quindi vengono fissati morsetti, valvole o una tubazione secondaria con morsetti.

conclusione

L'articolo descrive in dettaglio i possibili modi di collegare tra loro tubi metallici, in particolare rame e ghisa. Ogni metodo ha le sue caratteristiche, pertanto, viene utilizzato in alcuni casi (vedere anche l'articolo Tubo elettrosaldato: parametri tecnici e ambito).

Il video in questo articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
