Come far passare la pipa attraverso il muro

È noto che l'affidabilità del funzionamento di qualsiasi dispositivo di riscaldamento in una casa privata è in gran parte determinata dal livello di efficienza dell'impianto di scarico del gas in esso installato. Secondo l'attuale SNiP, la formazione di un canale di fumo in una casa in costruzione viene eseguita contemporaneamente alla costruzione delle sue strutture principali. Tuttavia, quando si installa il sistema di scarico del gas in un edificio già costruito, sarà necessario costruire un canale camino direttamente attraverso le sue pareti.

Questo è il motivo per cui prima di eseguire le operazioni di lavoro relative alla sistemazione del canale del fumo nella struttura finita, è necessario acquisire familiarità con il modo in cui tirare il tubo attraverso il muro della casa. Il nostro articolo è dedicato alla soluzione di questo importante problema, in cui cercheremo di dire il più possibile sulle specifiche dell'attuazione delle procedure pertinenti.

Innanzi tutto occorre prestare attenzione all'importanza attribuita ai canali di scarico dei prodotti di combustione dai moderni sistemi di riscaldamento.

Suggerimento: La necessità di un canale di scarico affidabile per i rifiuti di combustione è spiegata non solo dalla necessità di creare condizioni per il funzionamento efficiente dell'impianto di riscaldamento, ma anche dalla cura della salute delle persone che vivono in casa.

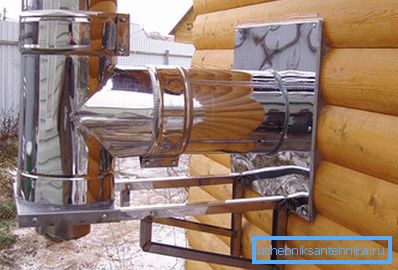

Caratteristiche del design

Durante l'installazione del sistema di scarico dei fumi, posato attraverso il muro della casa, devono essere soddisfatte le seguenti condizioni:

1. Prima di tutto, dovresti sempre ricordare che il percorso di posa del canale del camino dovrebbe essere a una distanza sufficiente dalle altre comunicazioni domestiche.
2. Vicino al luogo di installazione attraverso il muro nel canale del camino non dovrebbero esserci spigoli vivi, che sono la causa della formazione dei cosiddetti "vortici" del flusso. Una conseguenza indesiderabile di questo fenomeno potrebbe essere il rapido intasamento del camino con fuliggine.
3. Nei luoghi in cui un tubo passa attraverso un muro, quest'ultimo deve essere protetto in modo affidabile con un involucro speciale o intonacato con alta qualità. L'ultimo metodo di protezione prevede l'uso di materiale isolante di un tipo o dell'altro.
4. Le staffe del camino su entrambi i lati del muro devono essere montate con incrementi non superiori a 60 mm.

Nel caso in cui si prendano in considerazione tutti i requisiti di cui sopra, non si dovrebbero avere problemi con la conformità con i codici di costruzione che regolano il lavoro di questa classe, nonché con l'affidabilità dell'intero sistema nel suo complesso.

Procedura di installazione

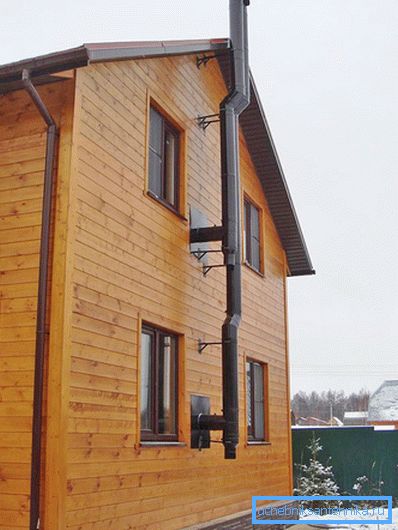

L'installazione del condotto dei gas di scarico, condotta nella direzione dal dispositivo di riscaldamento verso il tubo di scarico, inizia con la marcatura del percorso della sua installazione interna, nonché con la scelta di un punto di ritiro oltre i confini della stanza. Secondo questa marcatura, nella parete viene preparato un foro del diametro richiesto, corrispondente alle dimensioni dell'ugello da montare.

Suggerimento: In tal caso, se vi è la necessità di isolare la condotta posata attraverso il muro, il foro dovrebbe essere realizzato con un piccolo margine.

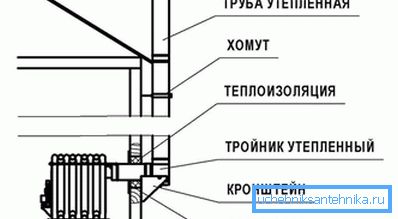

Il tubo di diramazione appoggiato al muro è fissato saldamente su di esso con l'ausilio di apposite staffe, dopo di che viene inserito nel foro passante e rivestito con il materiale isolante scelto da voi (ad esempio lana minerale, ad esempio). Con l'installazione verticale del condotto interno del camino, spesso è necessario un brusco cambiamento nella direzione della guarnizione (con un angolo di 90 gradi). In questa situazione, avrai bisogno di un tee speciale con un bicchiere di pulizia, installato a una certa distanza dalla parete e che fornisce l'accesso alla verifica del canale (per pulirlo dalla fuliggine accumulata).

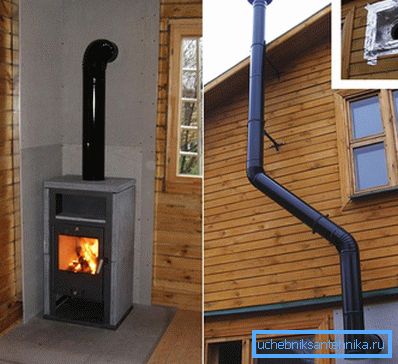

Dopo la rimozione del tubo attraverso il muro, è costruito per una lunghezza sufficiente per la formazione di una punta, che sovrasta il tetto. Per cambiare bruscamente la direzione della guarnizione esterna, viene utilizzato un altro tee, che svolge il ruolo di elemento di transizione.

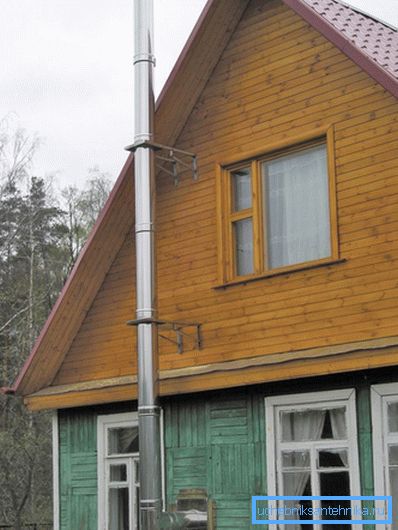

La campata esterna del tubo di efflusso viene fissata sulla superficie della parete mediante appositi fissaggi posizionati ogni due o tre metri.

Suggerimento: Il cablaggio della canna fumaria attraverso il muro dell'edificio del registro implica l'isolamento obbligatorio della sezione del tubo con materiale non combustibile, che viene spesso utilizzato come amianto o laterizio.

È chiaro che questa condizione è collegata all'osservanza obbligatoria dei requisiti di sicurezza in termini di protezione antincendio dell'oggetto. D'altra parte, l'isolamento affidabile del canale del fumo consentirà di prolungare in modo significativo la durata dell'intero sistema di scarico fumi.

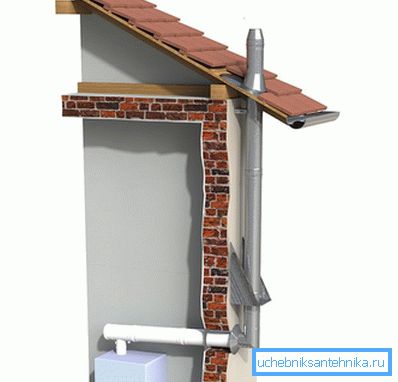

Il condotto del camino è guidato attraverso la parete di un edificio in legno utilizzando speciali strutture a gomito dotate di cosiddette "porte" utilizzate come elementi per regolare la spinta nel tubo. Per il fissaggio del camino alla parete, vengono utilizzate staffe metalliche, montate a intervalli regolari non superiori a 1 metro di lunghezza.

Consigli

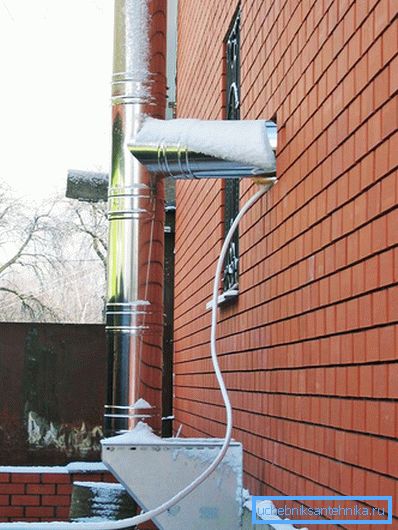

Una garanzia di lavori di installazione di alta qualità può tenere conto delle opinioni degli esperti, tenendo conto delle seguenti raccomandazioni:

1. Prima di procedere con l'installazione di un sistema di scarico del prodotto di combustione, è necessario determinare la potenza del dispositivo di riscaldamento e selezionare il diametro del camino che corrisponde a questo indicatore.
2. La scelta della lunghezza totale del canale del fumo (compreso il punto di scarico attraverso il muro) dovrebbe essere effettuata tenendo conto del livello ottimale di spinta, senza il quale l'effettivo funzionamento dell'attrezzatura montata è impossibile.
3. Allo stesso tempo, dovresti sapere che, con un maggiore livello di trazione, il funzionamento dell'apparecchiatura perde la sua efficacia, poiché in questo caso il calore verrà rimosso dalla casa con un flusso di gas potente.

Per evitare tali perdite, gli esperti consigliano di eseguire tutto il lavoro nel pieno rispetto delle normative vigenti. Inoltre, quando si collega il camino all'impianto di riscaldamento, devono essere utilizzati elementi di transizione standard (ginocchia o tee).

Tutti coloro che stanno installando il sistema per estenuanti prodotti di combustione in una casa già ricostruita dovrebbero ricordare che un tale progetto può essere implementato in due modi diversi:

• Nel primo caso viene utilizzata una speciale unità telescopica, che garantisce la tenuta del cablaggio del camino attraverso la parete, in cui vengono inseriti tubi di diametro maggiore con piastre protettive installate ai bordi.
• Secondo il secondo metodo, lo spazio tra il muro e il camino è sigillato con lana minerale, utilizzato contemporaneamente come riscaldatore.

Il metodo di posizionare il camino attraverso il muro è considerato il modo più naturale e relativamente economico per sistemarlo in una casa completamente ricostruita. Salva l'appaltatore dalle ulteriori difficoltà associate alla necessità di preparare il percorso, che altrimenti dovrebbe passare attraverso il tetto e sovrapposizioni dell'interfloor. Inoltre, l'utilizzo di questa tecnica consentirà di ridurre significativamente il tempo per l'intero complesso di lavori di installazione.
