Come incorporare un tee in un tubo di plastica

Quando si utilizza la moderna rete idrica, è spesso necessario collegare ad essa elettrodomestici supplementari (lavatrice o lavastoviglie). In questo caso, non c'è modo di fare a meno del cosiddetto inserto di raccordo nella pipeline esistente, che può essere organizzato con l'aiuto di un tee speciale, che garantisce un ramo dalla pipeline principale.

Tuttavia, prima di incorporare la maglietta in una tubazione di metallo-plastica, è consigliabile familiarizzare con i tipi di raccordi esistenti e con l'ordine della loro sistemazione.

Tipi di accessori

Quando si inserisce un raccordo a T in un tubo di metallo-plastica tagliato, di solito vengono utilizzati metodi di progettazione delle connessioni ben noti, quali crimpatura, aggraffatura o adattamento ai filetti.

In base alla tecnica utilizzata, possono essere utilizzati due tipi di tee di raccordo, vale a dire:

1. Compressione.
2. Crimp.

Oltre a queste modifiche di base, i tee compositi possono essere utilizzati anche per la maschiatura in tubi di metallo-plastica, le cui parti di lavoro sono progettate per vari tipi di giunti.

Tale varietà di connessioni utilizzate consente di lavorare sia con staccabile (dado a crimpare e filo),

e con schemi di cablaggio a un pezzo (press sleeve), che aumenta la funzionalità del nodo attrezzato.

Pertanto, quando si utilizza un tee con una filettatura interna e due dadi di compressione, sarà possibile collegare nel sistema non solo una lavatrice o una lavastoviglie, ma anche qualsiasi dispositivo di misurazione con un nipplo filettato.

Tee strutture e la loro installazione

La maggior parte delle tee di fitting tipiche utilizzate per l'inserimento in tubi di metallo-plastica, sono realizzate in ottone o bronzo mediante stampaggio a iniezione. Gli elementi di tenuta utilizzati in essi (ghiere e anelli di compressione) sono anch'essi in bronzo. Alcuni tipi di tali sigilli possono essere realizzati in gomma, nonché da moderni polimeri plastici.

Suggerimento: Nel mercato delle costruzioni ci sono argenti più economici fatti di silumin, ma a causa della loro bassa qualità non sono richiesti. I professionisti non usano tali accessori.

Quindi, le maniche a T, incastrate in tubi di metallo-plastica, sono realizzate, di regola, in lamiera di acciaio inossidabile. I loro alloggiamenti in ottone sono solitamente dotati di guarnizioni in resina plastica.

Quando una famiglia inserisce la T in tubi metallici, il tipo di crimpatura o crimpatura più spesso utilizzato. Per la loro formazione nel primo caso, i raccordi di bloccaggio usati e nei raccordi second-press.

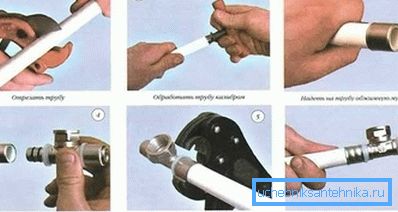

Le tecniche tecnologiche utilizzate nella preparazione di questi tipi di articolazioni hanno molte caratteristiche simili. L'implementazione del primo di questi comporta l'esecuzione sequenziale delle seguenti operazioni di installazione:

• in primo luogo, il tubo viene tagliato nel punto di inserimento con un angolo di 90 gradi rispetto al suo asse longitudinale;
• quindi entrambi i fini risultanti sono governati dal cosiddetto calibro, che conferisce ai tagli un aspetto funzionante (non dovrebbero avere irregolarità e bave);
• dopo di che, alle estremità del tubo, vengono posizionati i controdadi con una ghiera di compressione, dopo di che entrambi i nippli (raccordi interni) del raccordo montato vengono successivamente applicati ad essi;
• nella fase finale del lavoro, sarà solo necessario fissare le parti del tubo delle connessioni sui nippli, sigillando le loro giunzioni usando manicotti a crimpare.

Immediatamente, notiamo che per formare un affidabile collegamento a pinza, il corpo del raccordo montato deve essere tenuto durante l'aggraffatura con una chiave regolabile. Bene, per stringere il dado a crimpare è meglio usare la chiave inglese.

L'ordine di formazione dell'articolazione press-fitting è diverso da quello già considerato da noi in precedenza. Le solite chiavi non sono utili qui, dal momento che è necessario uno strumento speciale - premere-ticks, con l'aiuto di cui i tubi inseriti nel tee sono crimpati. Questa è una connessione non separabile.

Per ottenere una connessione filettata standard, il raccordo montato è semplicemente avvitato sulla curva del tubo, la cui sezione di lavoro (con una filettatura esterna precedentemente preparata) è pre-sigillata con nastro FUM. Ancora una volta, notiamo che la connessione filettata di raccordi con tubi metallici viene utilizzata molto raramente.

video

Guarda il video dell'allenamento sul lavoro con tubi di plastica. Potrai conoscere l'installazione di raccordi a pressare, tagliare tubi e vedere come lavorare con lo strumento:
