Come installare i tubi nel bagno: la tecnologia funziona

Se parliamo di edifici residenziali a più piani, la posa dei tubi nel bagno include praticamente tutti gli impianti idraulici nell'appartamento - c'è solo una cucina, ma anche l'acqua e le fognature vengono rimosse dal bagno. Forse hai un bagno separato, ma questo non cambia nulla, a meno che tu non debba fare ulteriori aperture nella partizione, quindi porteremo l'unità sanitaria congiunta nella sua forma standard come base.

Il cablaggio può essere fatto in due versioni: all'interno del muro e sopra, che ora considereremo e mostreremo il video in questo articolo.

Tubature idrauliche

Nota. Nella questione di come tenere i tubi nel bagno, ci concentreremo sulle tecnologie moderne e scegliere il cloruro di polivinile (PVC) per acque luride e polipropilene (PP o PPR) per l'idraulica. Certo, c'è ancora metallo e plastica, ma oggi questi materiali sono usati molto raramente.

materiale

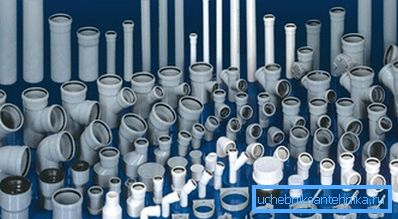

• Per la distribuzione di tubi per fognature, avremo bisogno di tubi in PVC con un diametro di 100 mm e 50 mm, Inoltre, in alcune situazioni, una sezione da 32 mm viene utilizzata per una lavatrice e / o una lavastoviglie. Vari raccordi vengono utilizzati per unire tali tubi: giunti, angolazioni, tee e riduzioni in PVC e inoltre, la riduzione può essere la gomma, ad esempio, per passare da una campana da 50 mm a un diametro di 32 mm. Per unire una sezione unica, vengono utilizzate guarnizioni in gomma, fornite con i tubi.

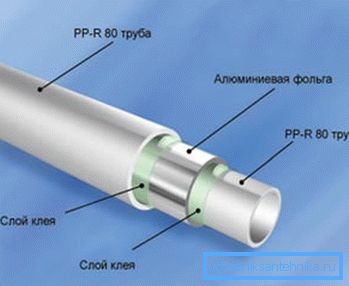

• I tubi in polipropilene per l'alimentazione idrica possono avere un diametro da 16 a 125 mm, ma in questa situazione siamo interessati solo ai campioni da 20 mm, e anche se il riser nell'appartamento ha 32 mm, allora una riduzione della transizione dovrebbe essere avvitata su di essa con un'uscita di 20 mm. Ma oltre alla sezione PPR, le pareti possono differire e ci sono alcune designazioni qui, queste sono RN10, RN16, RN20 e RN25, ma in questo caso siamo interessati a RN16 (muro senza rinforzo) e RN20 (rinforzato con foglio di alluminio nel mezzo del muro). RN16 ha pareti troppo sottili e RN25 è rinforzato nella parte superiore e per la sua saldatura è necessario un brivido per rimuovere la pellicola, inoltre il prezzo di tale tubo è piuttosto grande e viene utilizzato principalmente per il riscaldamento centralizzato.

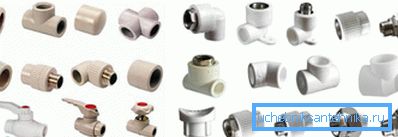

• Per l'aggancio PPR vengono utilizzati anche raccordi realizzati con un materiale omogeneo: questi sono accoppiamenti, angoli (32?, 45?, 90?), Tee, riduzioni, bypass e raccordi filettati per il passaggio al metallo. Dato che la vita operativa del polipropilene è molto più alta di quella di un metallo, l'istruzione consiglia di utilizzare anche le gru a carriponte per l'installazione da PP.

rete fognaria

Per installare il sistema fognario nella stanza da bagno, è necessario iniziare a distribuire dal montante (il montante può anche essere sostituito) - vi è una protuberanza quadrangolare con un cavo al gabinetto (100 mm) e un filo al resto del circuito (50 mm).

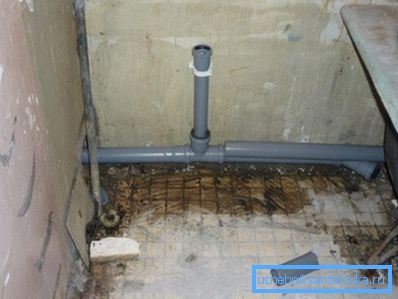

Il cablaggio stesso può essere eseguito lungo la parete, fissando il tubo alle staffe, come nella foto sopra, ma è anche possibile annegarlo nel muro facendo delle smerigliatrici e un perforatore per questo. Cerca di contrassegnare chiaramente la posizione dei bagni, in modo che i tee integrati corrispondano alla posizione del sifone, del lavandino o del lavandino del bagno.

La pendenza di un tubo da 50 mm dovrebbe essere idealmente di 3 cm per metro lineare, ma se necessario può essere leggermente aumentata, ma non si dovrebbe fare di meno. Se si utilizza il PPR con una sezione trasversale di 32 mm per il drenaggio da una lavatrice o una lavastoviglie, non è necessario seguire la pendenza in quanto vi è uno scarico forzato.

Approvvigionamento idrico

Nota. Nonostante lo schema di giunzione tubolare nel bagno implichi acqua calda e fredda, cioè utilizzando PPR PN16 e PPR PN20, molti idraulici rifiutano il PN16 freddo e tutti i cablaggi sono realizzati con PN25, specialmente se il circuito è ricoperto di intonaco / gesso o cartongesso.

Continuiamo a guardare come posare i tubi nel bagno e iniziare con l'installazione di un contatore dell'acqua, che è solitamente confezionato in prossimità di un riser in acqua in posizione verticale o orizzontale (non importa).

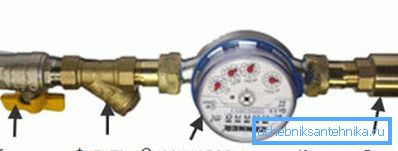

Prestare attenzione alla sequenza del pacco: subito dopo la gru è presente un filtro schermo, quindi il contatore dell'acqua stesso, e dopo di esso la valvola di ritegno, solo su tutti questi dettagli c'è una freccia con la quale è possibile determinare la direzione dell'acqua. Se la tua casa è collegata all'ACS, allora in questo caso i contatori dell'acqua dovranno installare due - su acqua fredda e calda.

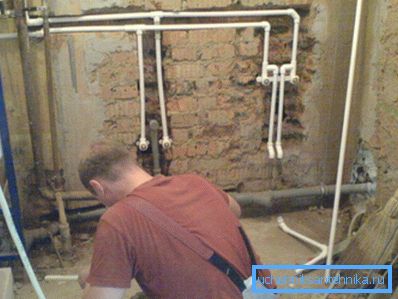

Il cablaggio può essere eseguito sulla parte superiore del muro, oppure è possibile scaldare i tubi in solchi prefabbricati per chiuderli con l'intonaco in modo da poter risparmiare qualche centimetro di spazio utile, il che è molto importante nei piccoli appartamenti. Negli appartamenti tipici, la posizione dei bagni si presenta nel seguente ordine: WC, lavandino, bagno (doccia o box) e uscita al lavello della cucina - la lavatrice può essere sia in cucina che in bagno.

In questo ordine viene eseguito il cablaggio dell'acqua fredda, quindi, parallelamente al circuito freddo, viene fornita acqua calda, alimentata da acqua calda, una caldaia elettrica o una colonna di gas (è possibile tagliare l'acqua fredda alla caldaia o alla colonna ovunque, a seconda della posizione).

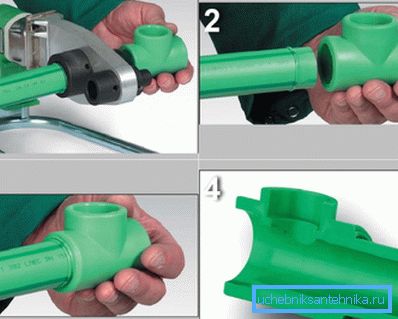

La saldatura PPR viene eseguita in tre fasi: innanzitutto, un tubo con un raccordo viene riscaldato nell'ugello (per un diametro di 20 mm, la tenuta è 5-6 secondi), quindi vengono contemporaneamente rilasciati, uniti e trattenuti per altri 2-3 secondi fino a quando non si raffredda. La profondità di montaggio di un tubo da 20 mm al raccordo dovrebbe essere di 14-17 mm, pertanto, dovrebbe essere riscaldata alla stessa distanza.

conclusione

Non dimenticare che i tubi eyeliner per il rubinetto del bagno con le loro mani dovrebbero finire ad una certa distanza - i centri dei raccordi sono distanti 150 mm l'uno dall'altro. Per facilitarne l'installazione, viene utilizzata una presa di saldatura speciale, in cui questi accessori si trovano sulla barra.
