Come organizzare il passaggio del tubo attraverso il tetto

Il passaggio della canna fumaria attraverso il tetto è un elemento piuttosto complicato, con il dispositivo in cui gli artigiani casalinghi hanno spesso qualche problema. Il fatto è che il passaggio non deve violare tutte le proprietà protettive della "torta del tetto", ma deve rispettare gli standard di sicurezza antincendio. Quindi vediamo come organizzare una tale struttura in dettaglio.

Informazioni generali

Il più delle volte, il dispositivo del camino è pianificato nella fase di progettazione della casa, ma a volte diventa necessario portare il sistema di rimozione del fumo attraverso il solaio e il tetto di un edificio già costruito, ad esempio, nei seguenti casi:

• Con la ricostruzione o la revisione del tetto;
• Quando si cambia la fonte di riscaldamento.

Eseguendo il nodo del passaggio del tubo attraverso il tetto, i principianti dovrebbero scoprire:

• Dove è meglio posizionare il passaggio.
• Come dotare il passaggio del tubo attraverso il soffitto e il tetto per garantire un isolamento termico sicuro e affidabile.

La soluzione di ognuno di questi compiti deve essere affrontata correttamente, poiché dipenderà da questo:

• Le prestazioni del camino;
• Sicurezza antincendio;
• Tenuta del tetto

Pertanto, esaminiamo il processo di installazione di questo sistema in modo più dettagliato.

La scelta della posizione del camino

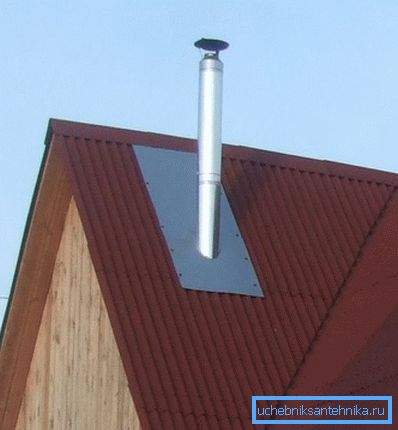

Secondo gli esperti, l'opzione migliore per la posizione del tubo è la sua installazione vicino alla cresta del tetto.

Questa soluzione ha i seguenti vantaggi:

• Consente di ridurre al minimo l'accumulo di neve vicino al camino e impedisce anche il verificarsi di sacche di neve vicino al crinale, che elimina la perdita del tetto.
• Con questa disposizione, si ottiene un'altezza ridotta del camino, riducendo quindi l'impatto ambientale sulla struttura, rispettivamente, riducendo la probabilità di condensa.

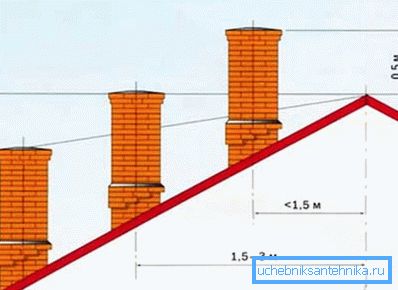

Fai attenzione! Più basso è il camino si trova sul pendio, più, secondo i codici di costruzione, dovrebbe essere la sua altezza sopra il tetto. Se la casa è adiacente al muro di un grattacielo, allora il tubo dovrebbe essere sopra il tetto di un grattacielo. Se il tetto è piatto, l'altezza deve essere di almeno 500 mm.

Va inoltre tenuto presente che il passaggio attraverso il tetto del camino non deve essere localizzato nei seguenti luoghi:

Fai attenzione! La canna fumaria non deve essere rigidamente collegata al tetto, in quanto in caso di violazione dell'integrità del tetto esiste una probabilità di distruzione del sistema.

Come portare fuori il camino

Attraverso il tetto

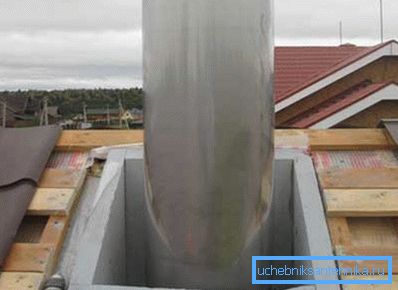

Per proteggere l'isolamento del tetto dall'umidità, è noto che viene utilizzato materiale barriera al vapore acqueo. Tuttavia, in conformità con le norme vigenti in materia di sicurezza antincendio, è necessario mantenere una certa distanza (13-25 cm) dal camino verso materiali combustibili. Molto spesso, per risolvere questo problema, utilizzare scatole speciali, all'interno delle quali si trova il camino.

La lana minerale come isolante termico è posta tra il condotto e il tubo. Allo stesso tempo, il film isolante idro-vapore del tetto viene portato sul condotto e fissato con chiodi o graffette.

Sopra di esso è installato un design speciale con grembiuli, che di solito è fatto di acciaio inossidabile, rame o zincato. Il grembiule deve essere progettato per l'angolo della pendenza del tetto a cui è destinato.

Fai attenzione! Camino dovrebbe essere posizionato verticalmente. È permesso di deviare dalla verticale non più di 30 gradi.

Devo dire che il design del passaggio dipende in gran parte da una serie di fattori:

• Materiale: il tubo può essere realizzato in mattoni, metallo, cemento amianto e altri materiali.. Per ognuno di loro, il design ha le sue caratteristiche.
• La temperatura della combustione del combustibile - il riscaldamento può essere legno, carbone, torba, ecc.. Il tipo di carburante dipende dalla temperatura a cui viene riscaldato il camino.
• Finitura esterna: il design può essere, ad esempio, rivestito in mattoni o intonacato, il design della giunzione può essere completamente diverso..
• Tipo di materiale per coperture: sul mercato sono presenti elementi aggiuntivi pronti per la sezione circolare e quadrata del tubo e diversi tipi di coperture. Il prezzo di elementi aggiuntivi non è solitamente elevato, quindi non ha senso eseguire le parti da soli, a meno che il camino non abbia una forma di sezione non standard.

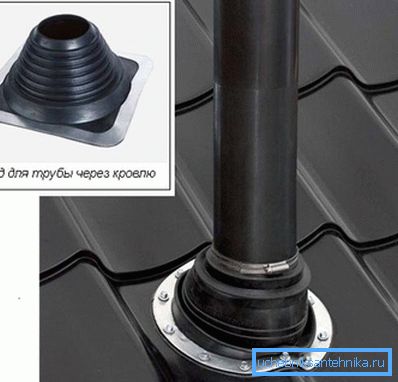

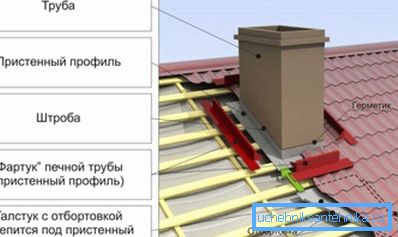

Ad esempio, il passaggio di un tubo attraverso una piastrella metallica è il seguente:

• Lamine di metallo lisce sono poste vicino al tubo. Le loro dimensioni devono essere tali da sovrapporsi alla scatola del camino.
• Accanto al camino è montato l'angolo del profilo in metallo.
• Quindi i giunti sono sigillati con sigillante per tetti.

Fai attenzione! Si ritiene che il passaggio del tubo sandwich attraverso il tetto possa essere eseguito senza scatola, poiché è costituito da due pareti, tra le quali è presente materiale termoisolante. Tuttavia, questa opinione è errata - la scatola è necessaria in ogni caso.

Le stesse istruzioni e per sigillare giunti per coperture con piastrelle di ceramica, l'unica cosa, invece di lamiere di acciaio, usano un nastro di alluminio morbido o di piombo. Un tappeto finale può essere usato come un grembiule per piastrelle morbide. Per impermeabilizzare il camino che passa attraverso ondulina, utilizzare uno speciale nastro isolante "onduflesh".

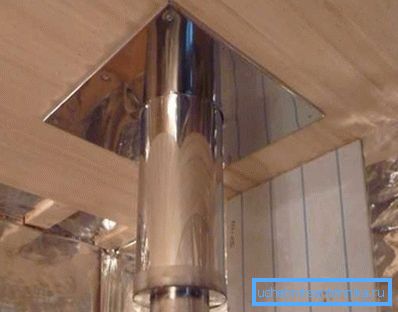

Passare attraverso il soffitto o il soffitto

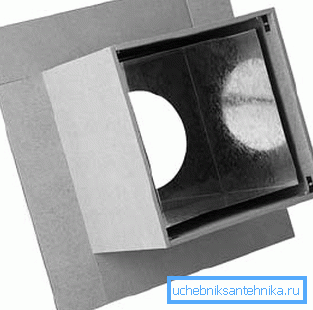

Il passaggio attraverso il soffitto o altro soffitto viene eseguito secondo lo stesso principio del tetto. In questo caso, la scatola di passaggio può essere fatta da minerali.

Per quanto riguarda lo spazio interno della scatola, deve anche essere riempito con lana minerale o argilla espansa. Inoltre, come tubo di riempimento, puoi usare la sabbia: questa opzione è la più economica.

Se un tubo passa attraverso il soffitto di un bagno, viene posto anche un materiale termoisolante non combustibile per la riassicurazione tra il tubo e materiali combustibili (il più delle volte strutture in legno). Gli esperti raccomandano di non trascurare una misura del genere, dal momento che i costi non aumentano molto, ma in termini di sicurezza, una tale guarnizione può giocare un ruolo decisivo.

Devo dire che nel camino del bagno viene spesso portato fuori dalla stanza del vapore attraverso il muro fino alla sala d'aspetto, e da lì attraverso l'attico in strada. Per organizzare un passaggio simile del tubo attraverso il muro, è anche necessario utilizzare un passante riempito con lana minerale, solo questo non dovrebbe essere lana di vetro, ma lana di basalto che può resistere a temperature fino a 1000 gradi.

Suggerimento: Quando si assemblano le sezioni del camino con le proprie mani, è possibile utilizzare sigillanti speciali per la sigillatura. L'unica cosa che devi prestare attenzione a loro per resistere a temperature di almeno 1000 gradi.

Qui, forse, tutte le principali sfumature del dispositivo superano i sistemi di scarico fumi nei pavimenti e nel tetto.

conclusione

Il passaggio del camino attraverso il soffitto e il tetto è un elemento cruciale del design, che dipende non solo dalla tenuta dei giunti, ma anche dalla sicurezza antincendio dell'edificio. Pertanto, quando si costruiscono sistemi di scarico dei fumi, questo nodo deve ricevere particolare attenzione.

Non è difficile eseguire una tale costruzione, l'importante è osservare rigorosamente i requisiti di sicurezza antincendio e i codici di costruzione. Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
