Come piegare un tubo profilato: 4 modi e alcuni trucchi

Nel processo di lavoro (di solito completamente inaspettatamente), può sorgere la domanda: come piegare un tubo profilato a casa? Ad oggi, ci sono diversi metodi abbastanza efficaci, e se hai una certa destrezza, puoi far fronte all'attività senza fare riferimento al workshop ai professionisti.

È possibile creare parti simili da soli

Metodo 1. Utilizzo di piegatrici per tubi

Quando parliamo della piegatura di tubi sagomati, spesso intendiamo la formazione di un certo raggio dallo spazio. Più grande è questo raggio, più facile è il nostro compito, poiché in questo modo la cavità interna subirà deformazioni più piccole (vedere anche l'articolo Nastro protettivo in polipropilene per tubi).

Fai attenzione! Curvatura di tubi tondi e sagomati ad angolo retto non funzionerà: una frattura è quasi garantita. A tale scopo, solitamente usano un giunto saldato o adattatori speciali che consentono di unire due segmenti separati.

Macchina manuale per la lavorazione di profili e billette rotonde

Se la necessità di produrre archi avviene abbastanza regolarmente, è necessario acquistare una macchina per la formatura di rulli manuale o fissa. È un dispositivo con diversi rulli che agiscono sul pezzo in lavorazione, dandogli la forma desiderata.

Le istruzioni per lavorare sulla pipe bender sono abbastanza semplici:

  • Il dettaglio delle dimensioni desiderate viene depositato nella macchina e bloccato nei supporti.
  • Accendere il motore elettrico o iniziare a ruotare la maniglia.
  • I rulli di lavoro spostano l'asse del tubo nella direzione della curva, mentre contemporaneamente allungano una delle pareti.
  • Un modello di piegatura agisce sulla parete opposta, dando al bianco la forma desiderata.
  • Per ridurre la deformazione della cavità interna, viene spesso utilizzata la stabilizzazione idraulica: i bordi della parte sono chiusi con tappi e un liquido viene pompato verso l'interno sotto una piccola pressione.
Piegatrice fissa per tubi

Per migliorare l'efficienza di tutte le operazioni, è necessario seguire queste regole:

  • Più lentamente elaboriamo, più basso è il rischio di attorcigliamenti o deformazione incontrollata delle parti.
  • Durante il lavoro, è necessario tenere in considerazione i limiti dello spessore delle pareti e della sezione dei tubi rilevanti per il modello della macchina.
  • I tubi spessi sono meglio piegati in fabbrica dopo il preriscaldamento: aumentando la duttilità del metallo, la qualità della lavorazione aumenta.

Il prezzo degli elettrodomestici di questo tipo inizia da circa $ 100. Ecco perché per gestire una piccola quantità di parti, è possibile noleggiare il dispositivo per diversi giorni o utilizzare i servizi di un workshop.

Rimedi popolari

Metodo 2. Rifilatura e saldatura

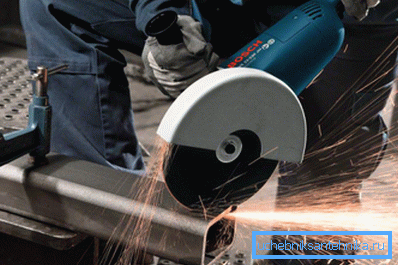

Tagli multipli rendono facile.

Tuttavia, la curvatubi a portata di mano non è sempre. Ecco perché ogni master dovrebbe imparare in anticipo come piegare un tubo profilato a casa con l'uso di strumenti più comuni.

Se l'integrità della cavità interna per noi non è critica, puoi utilizzare una smerigliatrice angolare e una saldatrice:

  • Applichiamo la marcatura sulla parte, evidenziando la sezione lungo la quale verrà eseguita la linea di piegatura.
  • Dall'interno, con l'aiuto di un macinino con un disco da taglio, eseguiamo diversi tagli di almeno 3/4 sezioni.
  • Tenendo le estremità della parte, formiamo una curva.

Suggerimento: se necessario, il metallo in eccesso taglia lo stesso trituratore.

  • Fissare il pezzo in lavorazione nella sagoma e saldare i bordi dei tagli.
  • Dopo che il metallo si è raffreddato, cambiamo il disco del macinino sulla mola e lucidiamo la superficie trattata.
Saldatura ad arco e lucidatura

Metodo 3. Molla interna

Se preservare l'integrità delle pareti è fondamentale, allora per svolgere il compito che ci aspetta, è necessario creare una molla speciale con le proprie mani:

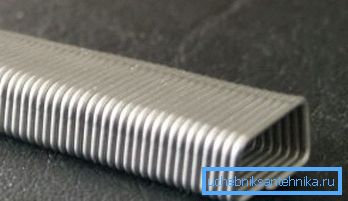

Foto di molla quadrata con avvolgimento denso
  • Prendiamo il filo d'acciaio con un diametro di 4 mm. Più spessa è la parete del tubo, più forte dovrebbe essere il filo.
  • Usando un blocco di acciaio corazzato, avvolgiamo una molla quadrata. La dimensione del lato del quadrato viene scelta in modo tale che la struttura risultante passi facilmente nella cavità interna del tubo.
  • Posare la molla nell'area di piegatura, quindi riscaldare la parte con una fiamma ossidrica.
  • Usando una sagoma o un disco rotondo di diametro adatto, formiamo un arco. Allo stesso tempo, la molla interna proteggerà la parte dalla frattura e ne preserverà il profilo.

Questa tecnica richiede molto tempo, poiché la produzione di molle richiede molto tempo e molti sforzi. D'altra parte, l'inserto elastico può essere usato ripetutamente, in modo che il metodo descritto sia adatto per lavori su larga scala.

Metodo 4. Riempimento con sabbia o acqua

Se a portata di mano non c'è un filo di acciaio adatto e la necessità di fabbricare l'arco da una billetta tubolare è piuttosto acuta, è necessario utilizzare una delle tecniche che prevedono il riempimento interno.

Il liquido può essere usato come riempitivo:

  • Prima di piegare un tubo profilato in rame con pareti sottili (a volte vengono utilizzati negli impianti di riscaldamento), riempiamo la cavità con acqua, chiudendo ermeticamente entrambe le estremità.
  • Dopo averlo versato, tiriamo fuori il prodotto al freddo o lo mettiamo nel congelatore. Aspettiamo che l'acqua si congeli completamente.
  • Usando uno spazio o una sagoma, facciamo una curva del tubo, dopo di che estraiamo le spine e scarichiamo l'acqua.
Lavorazione del pezzo con riscaldamento

Nella stagione calda, così come nella lavorazione di grezzi con pareti spesse, sostituiamo l'acqua con la sabbia:

  • Setacciare il materiale, rimuovere ogni contaminazione e quindi calcare accuratamente il fuoco.
  • Inseriamo un bordo del bianco con un tappo di legno.
  • Versiamo sabbia asciutta nella cavità, comprimendola bene toccandola sul terreno o su un banco da lavoro.
  • Installare il tappo sull'altra estremità del pezzo ed eseguire la piegatura. Se non ti sbrighi, la sabbia dovuta al mantenimento della pressione interna non consentirà la formazione di una frattura interna.
Schema di Gib

conclusione

Se almeno periodicamente lavori con il metallo, devi sapere come piegare un tubo del profilo senza una piegatrice per tubi. Ovviamente, tutti i metodi descritti non saranno in grado di sostituire completamente attrezzature professionali di alta qualità, ma in una situazione critica sono in grado di venire in soccorso, consentendo di risolvere il problema il più rapidamente possibile (vedere anche l'articolo Deflettore su una tubazione - che cos'è e perché è necessario).

Se desideri approfondire la conoscenza della tecnologia di elaborazione, ti consigliamo di guardare il video in questo articolo.
