Come produrre tubi di fissaggio: 2 modi principali

Anche nella fase di progettazione di impianti idraulici, di riscaldamento e di depurazione in un appartamento di città o in una casa di campagna, è necessario determinare quale tubo verrà fissato alle strutture o alle partizioni di supporto.

Quindi, puoi proteggerti da scoperte, depressurizzazione e rumore eccessivo. Diamo un'occhiata più da vicino a come salvare il budget familiare fissando le condutture sui muri con le tue mani.

Metodo 1. Posa in opera chiusa di condotte

Uno dei metodi più efficaci che consente non solo di fissare saldamente le condotte, ma anche di mascherarle è la posa nascosta delle reti di ingegneria.

Dopo il lavoro, ottieni il fissaggio più affidabile di tubi di plastica (o parti di altri materiali) che non rovinino l'interno della tua stanza. Inoltre, rilascerà centimetri così preziosi lungo le pareti.

Lo svantaggio di questo metodo è ovvio: l'alto prezzo del lavoro. Infatti, per la posa di tutte le tubazioni, è necessario murare le pareti e quindi sigillare i canali risultanti con la malta, che è piuttosto laboriosa.

Le istruzioni per il lavoro sono suddivise in diverse fasi consecutive:

1. Marcatura su pareti e pavimenti. Secondo uno schizzo pre-disegnato, è necessario disegnare linee centrali su tutte le superfici lungo le quali verrà eseguito il tubo. Serviranno come guida per creare scanalature di installazione.
2. shtroblenie. Usando il markup, i canali speciali vengono creati nei muri, chiamati gate. Per questo, è possibile utilizzare uno speciale attrezzo elettrico: un cacciatore di mura. Ma anche il solito perforatore è perfetto. Ricordare che la posa di alcune tubazioni richiede l'uso aggiuntivo di isolamento per le tubazioni, quindi in anticipo, preoccuparsi della dimensione appropriata dei canali.

Fai attenzione! Le scanalature devono essere posate in modo tale che il tubo montato non sia sollecitato. Altrimenti in questo luogo la parte potrebbe esplodere, il che comporterebbe costose riparazioni.

1. Installazione della rete di ingegneria. Prima di fissare il tubo alla parete, deve essere racchiuso in una calotta in materiale termoisolante (polistirolo espanso, schiuma di polietilene, ecc.). Questo è particolarmente importante quando si nasconde la posa di tubazioni in PVC.

1. finitura. Prima di intonacare i tubi, è necessario avviare un impianto idraulico, fognario o di riscaldamento e assicurarsi che funzioni e che non vi siano perdite.

Metodo 2. Aprire la posa dei tubi

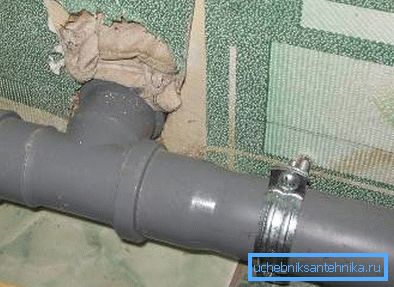

Questo metodo è più comune, meno dispendioso in termini di tempo e costi. In questo caso, il tubo è fissato alla parete con morsetti di vari disegni.

In totale ci sono due tipi di elementi di fissaggio:

• rigido - in questo caso il tubo fissato nel morsetto diventa completamente immobile;
• scorrevole - la parte è fissata in modo da essere in grado di muoversi lungo il suo asse (ciò consente di evitare distorsioni a deformazioni lineari della temperatura).

Il fissaggio dei tubi di fognatura alla parete o al soffitto può essere effettuato con l'ausilio di apposite pinze fonoassorbenti. Grazie a loro, la struttura vibra meno e non produce suoni sgradevoli quando le acque reflue fluiscono al suo interno.

Al momento dell'acquisto di una staffa di fissaggio dovrebbe prestare particolare attenzione alla scelta del suo diametro. È necessario che la tubazione fissa avesse una certa mobilità nella montatura. In caso contrario, parti idrauliche o fognarie possono essere danneggiate a seguito di deformazioni lineari.

Ecco perché è impossibile utilizzare morsetti rigidi quando i tubi di scarico sono fissati al soffitto o al pavimento in una stanza non riscaldata. È necessario montare elementi di fissaggio scorrevoli in grado di compensare il ridimensionamento della plastica.

Suggerimento: Anche il fissaggio del camino alla parete della casa deve essere mobile. I gas di scarico che entrano nel camino hanno una temperatura elevata, che può portare a perdite e deterioramento della trazione. Si consiglia di utilizzare un morsetto speciale per il montaggio di tubi di cemento-amianto (camino galvanizzato).

Soffermiamoci sulle singole fasi del lavoro in modo più dettagliato.

formazione

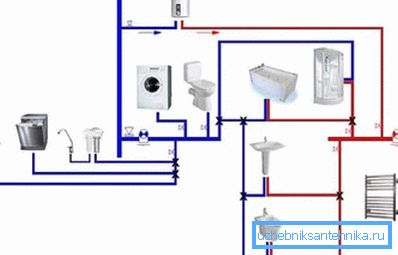

L'installazione di qualsiasi rete ingegneristica complessa, compresi impianti idraulici e sanitari, inizia con lo sviluppo del progetto. Nel disegno sono indicati i punti di unione con dispositivi sanitari, adattatori, giunti e altre parti sagomate, lunghezza dei tubi, valvole di arresto, apparecchiature contabili, ecc.

Quindi il markup viene effettuato direttamente sull'oggetto. Su tutte le superfici è indicato il percorso di posa dei tubi. La linea disegnata servirà da linea guida lungo la quale viene posizionato l'asse delle parti durante l'installazione.

Dopo questo, i punti di montaggio dei morsetti di montaggio sono contrassegnati.

In questo caso, è necessario considerare le seguenti sfumature:

• la staffa deve essere installata nei punti in cui vi è un giunto, un adattatore, una parte stampata o un altro raccordo;
• la distanza tra i morsetti di montaggio adiacenti su una sezione di tubo diritta non deve essere superiore a dieci diametri di questa parte.

Staffe di montaggio

I tubi di plastica devono essere fissati alla parete con fascette stringitubo in modo che lo spazio tra la superficie e il bordo del pezzo sia minimo. Ciò consente di risparmiare spazio sul pavimento e di evitare danni alle utenze durante il funzionamento.

Per equipaggiare il supporto scorrevole, inserire l'inserto nel morsetto. In caso contrario, i suoi bordi sono svasati (un dispositivo speciale è usato per questo), che protegge il sistema di approvvigionamento idrico del polimero o il sistema fognario da eventuali danni.

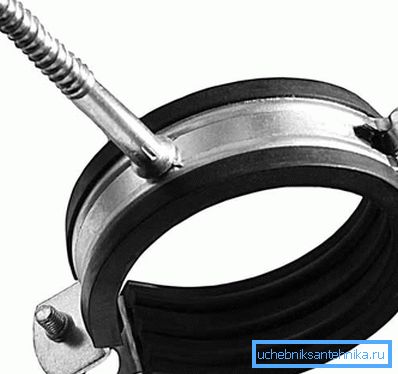

La staffa è fissata al muro con viti o tasselli. Di norma, gli accessori sono già inclusi nel pacchetto.

Installazione del tubo

Una volta completato il lavoro di installazione sui morsetti, è possibile procedere al passaggio successivo.

L'installazione di parti in plastica in elementi di fissaggio, di regola, non causa difficoltà:

• il tubo è inserito nel morsetto;
• la parte superiore del dispositivo di fissaggio è fissata con un chiavistello, un perno o bulloni.

Suggerimento: Le condutture d'acciaio sono fatte allo stesso modo. Ma in questo caso è necessario fornire loro libero accesso per la manutenzione periodica: rimozione dei fuochi di corrosione, verniciatura e verifica della tenuta delle connessioni. Per questo motivo, a proposito, i tubi di acciaio non sono murati nei muri di cemento.

Caratteristiche del lavoro con parti in metallo

Un fissaggio improprio delle tubazioni sul muro può causare incidenti. Tuttavia, per essere sicuri al 100% che non vi siano innovazioni, è necessario seguire attentamente l'intera procedura di installazione.

Ecco i requisiti di base:

• lavorare con prodotti in metallo-plastica può essere eseguito a una temperatura ambiente superiore a + 10 gradi Celsius;
• se le parti vengono trasportate o immagazzinate a bassa temperatura, devono essere riscaldate prima del funzionamento;
• il fissaggio di tubature metalliche in plastica con morsetti deve essere effettuato dopo la fine delle pareti decorative;
• nella disposizione dei turni in nessun caso non dovrebbe consentire la frattura delle parti.

Taglia i tubi con un seghetto o forbici speciali.

Ha anche le sue caratteristiche:

1. Il bordo del pezzo tagliato potrebbe avere delle sbavature. Per eliminarli, utilizzare un file o uno strumento speciale.
2. Dopo il taglio con le forbici, il profilo del tubo può diventare ovale. Di conseguenza, dopo aver fissato il raccordo, la tenuta può essere rotta. Per allineare il tubo sarà utile uno strumento di calibrazione speciale o un martello (in quest'ultimo caso, è necessario agire con molta attenzione).

Per piegare il tubo, soprattutto se è necessario ottenere un raggio di curvatura forte, è necessario utilizzare anche strumenti speciali. Aiuto mandrini interni ed esterni Il loro uso consente di evitare il restringimento del diametro interno del prodotto e la raffica di tubo nel processo.

Se il punto della piega non è lontano dal taglio, piegare il tubo aiuterà la molla del diametro desiderato, che viene venduto nei negozi specializzati.

conclusione

Esistono altri modi per fissare le condutture per vari scopi funzionali. Ad esempio, il fissaggio di tubi in lastre di tubi, che è fatto da svasatura o saldatura. Puoi saperne di più leggendo il video in questo articolo.
