Come realizzare un tubo sandwich per il camino: dispositivo

Se parliamo di facilità di installazione e sicurezza di funzionamento, il tubo sandwich per il camino - costruito con le tue mani, sarà l'opzione migliore per la tua casa di campagna o cottage. I camini di questo tipo presentano una serie di vantaggi, è la quasi totale assenza di fuliggine sulle pareti e, di conseguenza, una maggiore sicurezza antincendio.

Inoltre, non si condensa ed è molto facile da mantenere. A causa delle sue caratteristiche, tale dispositivo è ideale per edifici in legno, come i bagni, che saranno discussi di seguito. E come materiale aggiuntivo, ti mostreremo il video in questo articolo.

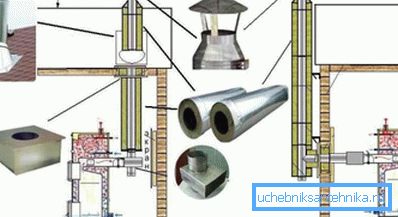

Passaggi di installazione

Nota. L'installazione di un tubo sandwich prevede l'utilizzo di un ermetico resistente al calore per l'attracco in modo che l'aria non coli. In caso contrario, ciò comporterà una diminuzione della qualità di spinta e di trasferimento del calore della stessa fornace.

Dispositivo di tubo

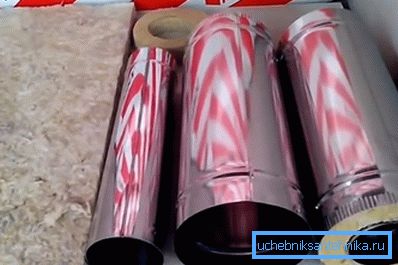

• Nella foto in alto si vede un camino realizzato da un sandwich di tubi, più precisamente, il tubo stesso è (da sinistra a destra) lana di basalto (da fusioni di formazioni vulcaniche), che funge da guarnizione, quindi il cilindro interno e la manica, e sullo sfondo è un tappo. I cilindri sono fatti di acciaio inossidabile resistente al calore senza l'aggiunta di additivi M 430 (non austenitici) - questa è la lega più economica di tutti i gradi di qualità e corrisponde pienamente ai carichi che verranno posizionati su di esso in futuro.
• Anche per camini di questo tipo si può usare acciaio austenitico, ma allo stesso tempo il prezzo della struttura cresce, circa una volta e mezza, ma con esso cresce anche la resistenza alla corrosione. Inoltre, il marchio influenzerà il costo di una canna fumaria ricavata da un tubo sandwich, ma va notato che il marchio non ha alcuna relazione diretta con la qualità dei prodotti, quindi, prima di tutto, bisogna prestare attenzione al metallo e non all'iscrizione del marchio.
• Il cilindro esterno (spessore 0,5 mm) può essere utilizzato sia per camini a sandwich che a gas, e la lamiera viene convertita in un cilindro mediante saldatura a rulli. Il manicotto interno (spessore lamiera 0.8-1.0 mm) è saldato con un elettrodo non rivestito (filo) e, a seconda delle circostanze, può essere argon o saldatura ad arco.

Nota. Come produttore di tubi sandwich per i produttori di camini di solito si usa il tipo di lana di basalto PAROC. Il vantaggio di questo materiale è che nella sua fabbricazione non vengono utilizzati leganti resinosi, che vengono distrutti quando riscaldati e il tappeto diventa sabbia.

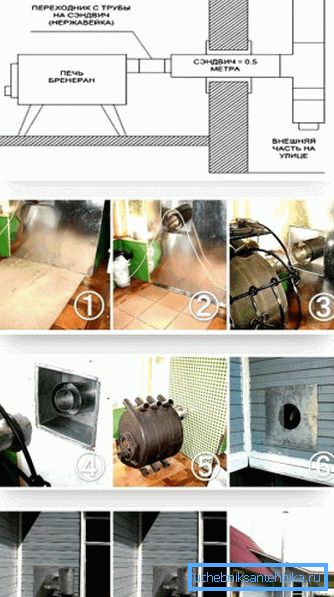

Installazione oltre il muro

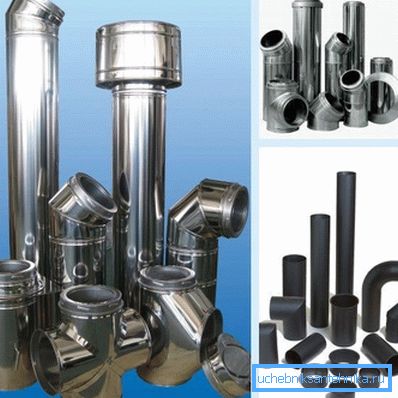

Ci sono anche molte ragioni per l'installazione di tubi a sandwich per camini attraverso il muro, e non attraverso il soffitto, e in questa situazione sarete aiutati da vari adattatori per assemblare la struttura. Potete vedere questi elementi negli adattatori per foto-angolo superiori, giunti passanti, tee e quadrangoli per tubi.

Prima di tutto, per assemblare il tubo, è necessario smontare il muro e rafforzare il perimetro del passaggio, oltre a rivestirlo con lamiera d'acciaio zincata per la sicurezza antincendio. Dopo questo, assemblare la staffa esterna e attaccare due angoli ad essa come i corridori per la scivolata libera del tee.

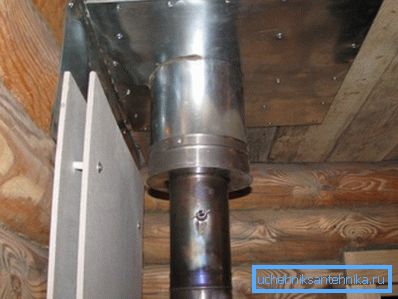

Per osservare la stessa sicurezza antincendio nelle immediate vicinanze del tubo, è necessario chiudere il muro stesso ed è possibile utilizzare compensato da 10 mm o OSB dello stesso spessore per farlo e fissare un foglio di amianto su tutta l'area su di esso.

Una lamiera zincata è fissata sopra l'amianto (i fogli hanno solitamente 20001200 mm nel perimetro). Il foglio dovrà anche tagliare un foro quadrato per il tunneller, e lo stesso tunneller sarà aperto con vernice su metallo per proteggerlo dalla corrosione.

Nota. Quando si installa un camino in metallo attraverso un muro, viene utilizzato un metodo chiamato sconto. Questo significa lo spazio che deve essere lasciato tra il tubo e il muro.

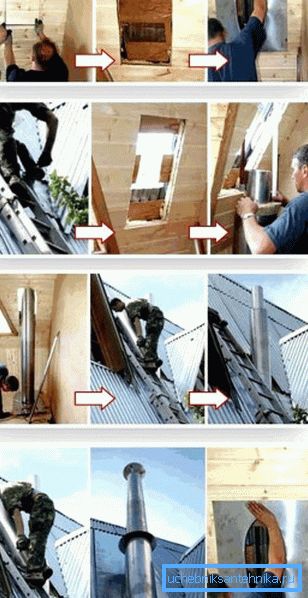

Installazione sul tetto

Come molti altri dispositivi di questo tipo, l'installazione di un camino fatto di tubi sandwich viene eseguita manualmente dal basso verso l'alto, cioè da un dispositivo di riscaldamento (stufa) attraverso il soffitto o attraverso una parete. Quando si assembla una struttura, prestare attenzione alle estremità dei cilindri - da un lato, sono necessariamente ristretti, il che rende possibile montare la struttura inserendo i tubi l'uno nell'altro, il che in pratica sembra molto facile.

Nel tetto (soffitto e tetto), proprio come nel muro, è necessario fare un foro chiudendolo con un foglio di metallo zincato, avendo precedentemente posizionato l'amianto sotto di esso per conformarsi alla sicurezza antincendio della struttura. All'esterno, zincatura (a seconda del materiale del tetto) si piega sopra la parte anteriore del tetto o si finisce sotto, ma in ogni caso è necessario (dopo aver installato il tubo) fissare il foglio con le viti autofilettanti.

Se si sta costruendo un bagno, il tetto è spesso piatto (inclinato) e l'altezza del camino deve essere almeno di un metro dalla cima della rampa, e per un tetto a doppia pendenza è necessario salire almeno 30 cm sopra la cresta.

Quando la canna fumaria ha un'altezza di oltre un metro, questo è molto buono - poiché la spinta aumenta, ma allo stesso tempo aumenta la sua deriva, di conseguenza, la resistenza al vento diminuisce. In questi casi, il tubo è rinforzato con bretelle attaccate al morsetto nella parte superiore del camino.

Per aumentare la trazione, un deflettore è montato sull'estremità superiore del camino, ma se il tetto anteriore è fatto di materiali combustibili, come le scandole, il deflettore è dotato di un parascintille. Questa è una piccola maglia d'acciaio che non consente alle particelle di combustibile in fiamme di volare fuori.

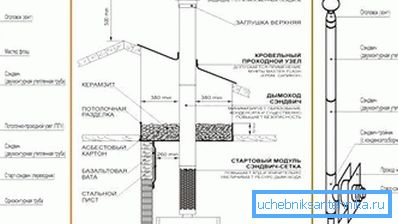

fissaggio

La lunghezza totale del camino dalla griglia al deflettore non deve superare i 5-6 m. Per l'attracco, assicurarsi di utilizzare sigillante resistente al calore (almeno 1000 ° C) e, dopo l'assemblaggio, non dimenticare di rimuovere la pellicola protettiva.

Al fine di facilitare al massimo la manutenzione del tubo durante il suo funzionamento, si verifica una revisione in esso - si tratta di un tee passabile con una porta laterale attraverso la quale in seguito sarà possibile effettuare la pulizia.

La staffa di supporto per la canna fumaria può essere realizzata in modo indipendente: per questo sono necessari angoli in acciaio da 5030 mm, una smerigliatrice e un trapano per praticare i fori dei bulloni. Il telaio della staffa può essere montato con bulloni M10 o fissato con saldatura elettrica.

conclusione

In presenza di tutto il materiale necessario per fare l'installazione di un camino a sandwich con le proprie mani è abbastanza semplice se si seguono tutte le istruzioni dal produttore. Molto più costi di manodopera saranno spesi per fare buchi nel soffitto o nel muro e coprirli con materiali protettivi (vedi anche l'articolo Tubi di polietilene a pressione - studiamo tutte le loro caratteristiche).
