Come saldare tubi in polipropilene. selezione per tipo di

01-09-2018
Tubi

Il polipropilene, che è apparso sul mercato relativamente di recente, ha rapidamente conquistato le ardenti simpatie degli idraulici e dei loro clienti, in primo luogo i proprietari di case private. Dobbiamo scoprire con quali segni vale la pena scegliere e come saldare i tubi di polipropilene. L'articolo si concentra principalmente sui principianti che stanno guardando il materiale inusuale.

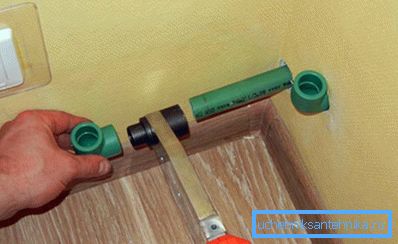

Installazione di fornitura di acqua per eyeliner in polipropilene.

selezione

Iniziamo con l'approvvigionamento. Quindi, siamo nel negozio; Sulla vetrina ci sono diversi tipi di polipropilene, che differiscono nel prezzo al metro e alcuni simboli incomprensibili nella marcatura. Cosa guardare prima?

Tipo di polimero

  • Se raccogli tubi per l'approvvigionamento di acqua fredda, puoi prestare attenzione ai prodotti con marcatura PPH.
  • Per acqua calda e riscaldamento è adatto PPP e PPR (PPRC) con polipropilene.

Nota: intenzionalmente non diamo i nomi completi dei corrispondenti omo e copolimeri. Per il lettore che seleziona il materiale per le riparazioni in un appartamento o in una casa, questa informazione è chiaramente ridondante.

Pressione di lavoro

Il suo valore nominale in kgf / cm2 (atmosfere) è indicato dopo le lettere PN nella marcatura. Varia da 10 a 25 atmosfere. Sembrerebbe che il valore superiore sia ovviamente ridondante, poiché la pressione nella rete idrica e nella rete di riscaldamento, per non parlare dei sistemi autonomi, non supera i 6-7 kgf / cm2.

Tuttavia, ci sono due sfumature:

  1. Nei sistemi centralizzati di riscaldamento e di approvvigionamento idrico, rimane sempre la probabilità di uno shock idraulico. Con il riempimento rapido della condotta scaricata o con la valvola della valvola a vite nella parte anteriore dell'onda d'urto che si verifica nel mezzo liquido, la pressione può raggiungere 20-25 kgf / cm2.
Uno dei meccanismi di formazione del colpo d'ariete.
  1. Con l'aumentare della temperatura, la resistenza meccanica del polipropilene diminuisce. La pressione di esercizio è indicata dai produttori per la temperatura ambiente (+20 ° C); a +90 С, abbastanza ottenibile nel sistema di riscaldamento centrale, la pressione massima consentita scenderà a 7 atmosfere.

rinforzo

Per il cablaggio CWS viene utilizzato un polimero senza rinforzo. Il regime di temperatura è tutt'altro che critico e, cosa più importante, stabile, il che implica bassi requisiti di resistenza meccanica e coefficiente di espansione lineare durante il riscaldamento. Da qui - il prezzo minimo dei tubi corrispondenti.

Tuttavia, quando la temperatura del mezzo trasportato è elevata, sorgono due problemi tecnici:

  1. Avvicinarsi al punto di ebollizione dell'acqua porta a un calo critico della resistenza della plastica.
  2. Le fluttuazioni di temperatura che vanno dalla temperatura ambiente a 80-95 ° C portano ad un cambiamento continuo delle dimensioni lineari del tubo.

Il problema è parzialmente risolto dall'introduzione di uno strato di rinforzo nel polimero.

In vendita puoi trovare materiale con due tipi di rinforzo:

  1. Foglio di alluminio È incollato tra gli strati del polimero (approssimativamente nel mezzo del muro o più vicino alla sua superficie esterna).
  2. Fibra (fibra di vetro tritata). Uno strato di polimero misto a fibra viene fuso tra gli strati esterno ed interno di puro polipropilene.
Rinforzo in fibra e alluminio.

Ogni tipo di rinforzo ha i suoi pro e contro.

rinforzo lamina fibra
dignità Coefficiente di espansione lineare più piccolo che si avvicina a quello del tubo di acciaio Impossibilità di rottura del tubo a causa della scarsa qualità della corrosione adesiva o elettrochimica dell'alluminio
difetto La probabilità di delaminazione nella distruzione del foglio o a causa di uno strato adesivo di scarsa qualità Maggiore espansione lineare

Installazione della pipeline

Quindi, come cucinare i tubi di polipropilene?

strumento

Iniziamo con la preparazione dello strumento.

Avremo bisogno di:

  • Saldatore a bassa temperatura con una serie di ugelli del diametro appropriato.

Suggerimento: in vendita puoi trovare saldatori con controllo della temperatura. Il regolatore dovrebbe consentire di impostare l'ottimale per i nostri scopi 240 - 260 gradi.

  • Forbici per il taglio di polipropilene. Spesso vengono impacchettati con un saldatore.

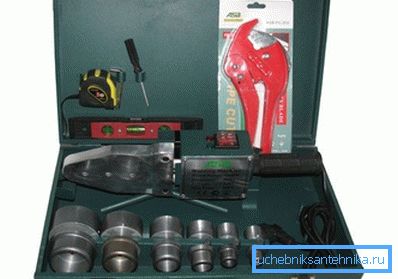

Un set completo di strumenti per lavorare con il polipropilene.
  • Coltello per la rimozione di una sfaccettatura da un tubo.
  • Quando si lavora con tubi rinforzati in alluminio - il cosiddetto stripping (rasoio) per la disposizione esterna dello strato di rinforzo e dell'estremità - per l'interno (al centro della parete). Gli strumenti sono disponibili sotto forma di ugelli per il trapano e con la pulizia manuale.

Taglio, spogliatura

Le istruzioni di taglio non contengono alcun segreto: il tubo è disposto tenendo conto della sua immersione nei raccordi ed è tagliato con un taglia-forbici. Quindi uno smusso viene rimosso dal suo lato esterno.

Lo stripping del foglio di alluminio viene eseguito con diversi giri del rasoio / faccetta. L'obiettivo è impedire all'alluminio di entrare in contatto con l'acqua. In determinate circostanze (in particolare, se il rame è presente nel circuito, con il quale l'alluminio forma una coppia galvanica), la pellicola potrebbe corrodersi, il che porterà alla già citata separazione del tubo con una diminuzione catastrofica della resistenza del giunto.

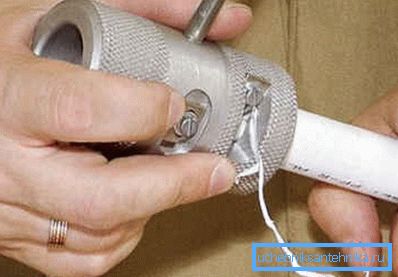

Spogliatura con rasoio a mano.

composto

Come cucinare i tubi di polipropilene con le tue mani usando un saldatore?

  1. Un ugello del diametro appropriato è montato sull'elemento riscaldante..
  2. Lo strumento si scalda fino alla temperatura standard..
  3. La superficie interna del raccordo femmina e la superficie esterna del segmento del tubo sono combinate contemporaneamente con l'ugello..
  4. Dopo che il polimero si è sciolto, le parti vengono combinate in un movimento morbido in avanti e mantenute in una posizione statica fino a quando il fuso si assesta.. I turni sono inaccettabili: creeranno un'onda sulle superfici fuse. che indebolirà drasticamente la connessione.

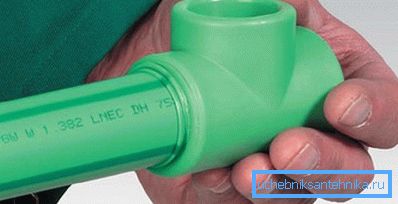

Tubo e raccordo sono combinati dal movimento in avanti senza torcere.

Quanto tempo ci vuole per riscaldare e impostare? La risposta dipende dal diametro del tubo:

Diametro esterno (millimetri) Durata del riscaldamento (secondi) Durata delle parti di fissaggio (secondi)
75 30 10
63 24 8
50 18 6
40 12 6
32 8 6
25 7 4
20 7 4
16 5 4

Lo strumento per la saldatura dei polimeri è economico; Tuttavia, i lettori più economici possono ancora avere una domanda prevedibile: come saldare tubi in polipropilene senza un saldatore?

Con un diametro piccolo della tubazione può essere sostituito da un bruciatore a gas montato sul ginocchio di una lattina e di un ugello. In una fiamma di una torcia si fondono contemporaneamente entrambe le superfici saldate; ulteriori operazioni non sono diverse dal caso precedente. Lo svantaggio del metodo è che senza lunghi allenamenti è difficile ottenere una fusione uniforme delle parti.

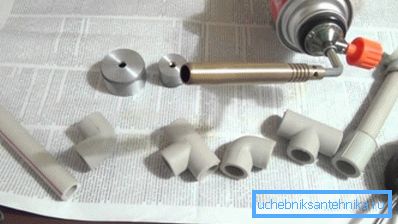

È inoltre possibile saldare parti su un bruciatore a gas.

Regole generali

All'atto di installazione da polipropilene di sistemi di GVS e il riscaldamento è necessario considerare la caratteristica principale di materia plastica - espansione lineare considerevole in caso di riscaldamento.

  • I morsetti su sezioni lunghe non devono impedire alla tubazione di muoversi lungo il proprio asse.
  • Quando si posa nelle scanalature tra il tubo e la fine delle scanalature, uno spazio vuoto viene lasciato vuoto con intonaco (0,5 - 1 cm).
  • Le sezioni rettilinee con una lunghezza di oltre 3 metri sono fornite con compensatori anulari o a forma di U.

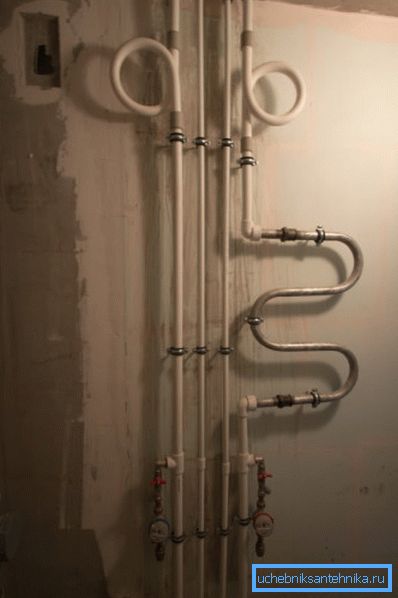

Nella foto - anello giunti di dilatazione sui montanti.

conclusione

Speriamo che le nostre semplici raccomandazioni aiuteranno il lettore ad evitare gli errori più ovvi. Come sempre, il video allegato in questo articolo lo completerà con una conoscenza visiva della metodologia di lavoro. Buona fortuna!
