Come tagliare un tubo a 45 gradi

13-10-2018
Tubi

Quando si installa la tubazione, è spesso necessario tagliare il tubo ad angolo. Inoltre, l'angolo dovrebbe avere esattamente il livello necessario per il progetto. Con una produzione impropria dell'angolo, è impossibile realizzare esattamente le dimensioni della conduttura, che avrebbero dovuto eseguire. Ad esempio, il tubo ruoterà di 45 gradi durante l'installazione, quindi, è necessario sapere come tagliare il tubo a 45 gradi. Per questo abbiamo bisogno di strumenti di marcatura, una mola o una sega per metallo.

Markup con un foglio di carta

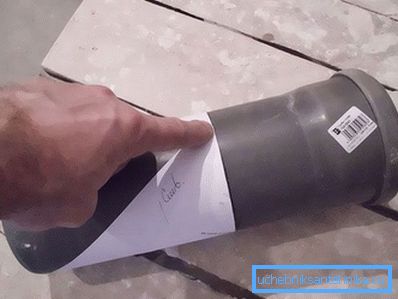

Markup con un foglio di carta

Uno dei metodi più semplici è contrassegnare l'angolo con un foglio di carta. Piegatura del foglio quadrato rigorosamente in diagonale. Prendiamo la pipa e la avvolgiamo con un foglio piegato in modo che i bordi delle diagonali siano uno di fronte all'altro. Quindi, sul lato più piccolo del foglio, abbiamo un angolo di 45 gradi. Prendiamo qualsiasi strumento di marcatura e segniamo il luogo del futuro taglio del tubo lungo la linea del foglio. È possibile utilizzare un nastro stretto per impedire la cancellazione accidentale del segno. Questo metodo di marcatura è conveniente per un lungo tubo di grande diametro, e il posto della sezione di cui è da qualche parte nel mezzo.

Uso del serbatoio dell'acqua

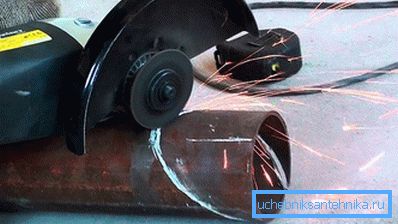

Margine dell'acqua

Cosa fare se abbiamo a che fare con un tubo di piccolo diametro, ed è necessario tagliare il tubo ad un angolo da qualche parte vicino al bordo? Vieni in aiuto di un profondo contenitore pieno d'acqua. Prima di iniziare il lavoro, è necessario calcolare l'angolo di inclinazione e fare un segno sul contenitore. Quindi dobbiamo solo abbassare delicatamente il bordo del tubo nell'acqua e inclinarlo verso il segno sul contenitore. Tiriamo fuori il tubo, segniamo la linea di contatto con l'acqua e tagliamo coraggiosamente segnando. Questo metodo è utile per contrassegnare un numero elevato di tubi. Il modello finito dal serbatoio dell'acqua accelererà il processo del nostro lavoro.

Programma informatico per aiutare

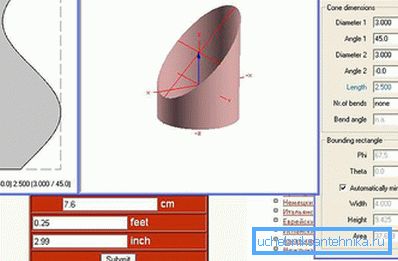

Programma per computer

Vorrei anche considerare il metodo del markup usando un programma per computer. Questo è un metodo piuttosto complicato per coloro che non sono abituati a lavorare con un computer. Richiede la conoscenza del PC, la disponibilità di software per scansioni e disegni. Iniziamo a lavorare con l'esecuzione del disegno, indicando la dimensione del cerchio e la pendenza. Facciamo il cosiddetto modello virtuale.

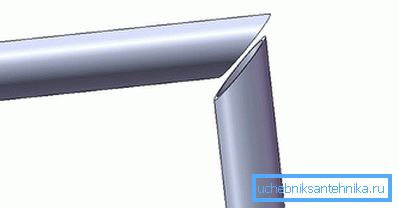

Taglio virtuale

Quindi, usando la stampante, stampiamo l'immagine su un foglio di carta. Maggiore è il diametro del tubo, più fogli saranno contrassegnati. Le forbici tagliano tutte le parti del disegno e con l'aiuto dello scotch, incollali. Il modello finito viene applicato al tubo e sul bordo del foglio viene eseguito il markup. Questo metodo di markup è considerato uno dei più accurati. Se il computer non dispone di tali programmi, è possibile utilizzare Internet. Online è possibile scaricare il modello per il markup. Deve anche essere stampato e ritagliato. Il pezzo finito viene avvolto attorno al tubo ed esegue il markup.

Se il tubo è profilato

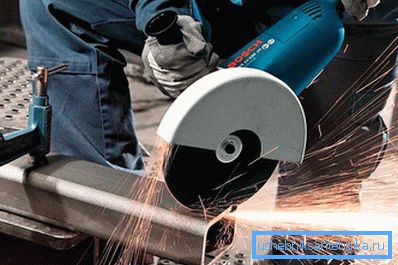

Abbiamo tagliato ad angolo il tubo del profilo marcando

E qui, per esempio, abbiamo un tubo profilato, non uno rotondo. La marcatura manuale del tubo del profilo può causare errori di grandi dimensioni. La migliore via d'uscita da questa situazione sarà un modello realizzato con lo stesso profilo di diametro maggiore. Prendi una piccola sezione del tubo profilato e con l'aiuto del goniometro, notiamo l'angolo di 45 gradi. Tagliare la smerigliatrice sul margine e rettificare i bordi in modo da non ferirsi durante il lavoro. Quindi dobbiamo solo inserire un profilo di diametro più piccolo nel modello e, dopo aver effettuato il markup, tagliarlo.

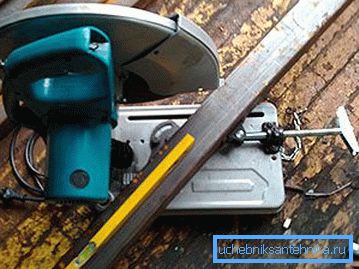

Tagliare un tubo di profilo angolare in un dispositivo fatto in casa
In questo articolo, abbiamo visto come tagliare un tubo sotto i 45 gradi. Usando uno dei metodi sopra, fai un markup e fai un taglio. Per un taglio più uniforme, è meglio usare una smerigliatrice. Quando tagli con la saldatura, avrai bisogno di esperienza, altrimenti le sezioni saranno irregolari. In casi estremi, puoi usare un seghetto per metallo. Attualmente ci sono molti dispositivi diversi per tagliare i tubi ad angolo, ma acquistarli richiede costi aggiuntivi. È più facile e meno costoso creare un modello una volta e usarlo secondo le necessità.

video

Grazie a questo video imparerai come tagliare un tubo con un angolo di 45 o 90 gradi usando un programma per computer:

Taglio di un tubo profilato con un dispositivo per il taglio di tubi di quarantacinque gradi:
