Come viene eseguito il taglio del tubo: principio di

Per le condotte per vari scopi, i materiali devono essere regolati e al giorno d'oggi possono essere utilizzati vari metodi di frammentazione, ad esempio il taglio laser delle tubazioni come uno dei tipi più accurati di parti di lavorazione. Ci sono altri metodi, la cui base può essere chiamata taglio senza fiamma, cioè, ciò significa che non vengono utilizzate torce come un bruciatore a gas o una fresa a benzina, il che aumenta significativamente la precisione di adattamento.

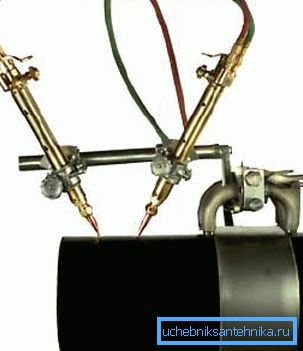

Tagliatrice del nastro

Parleremo di tali unità e di come utilizzarle di seguito, oltre a fornirti una dimostrazione tematica del video in questo articolo.

Frammentazione del tubo

Nota. Lo strumento più semplice per tagliare le proprie mani a casa può essere chiamato un seghetto per metallo. Ma un tale strumento può solo tagliare profili con una piccola sezione trasversale, inoltre, con l'aiuto di una tela è molto difficile mantenere una linea piatta lungo l'intero perimetro, quindi, non considereremo questo metodo.

Tipi di attrezzature

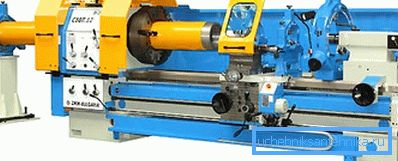

Modello SASTA (Russia)
  • Tali attrezzature per il taglio di tubi, come una macchina nella fotografia superiore, possono produrre lavorazioni di tornitura di tubi, colonne e varie parti della pipeline, cosa estremamente necessaria nell'esplorazione geologica, nell'industria della medicazione di petrolio, gas e minerale, nell'ingegneria meccanica. Questa macchina viene scelta tenendo conto dei seguenti parametri: la sezione trasversale dei fori del mandrino; distanza tra due centri; sezione massima di una parte per l'elaborazione; la presenza o l'assenza di una macchina semiautomatica per la filettatura; la stabilità del letto.

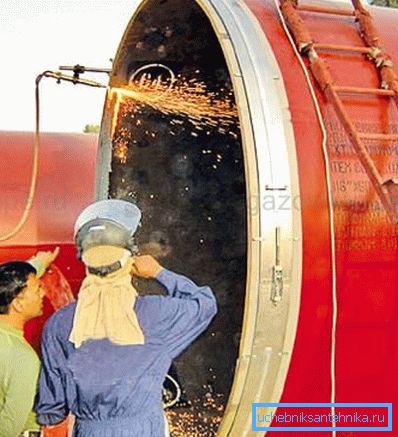

Macchina da cintura
  • La macchina a nastro per tagliare i tubi "MONARCH BAND MACHINE" viene utilizzata quando la tubazione è già in una trincea o c'è carenza di spazio libero durante l'elaborazione. È interessante notare che il nastro in acciaio dura solo 153 mm, che è quasi trascurabile per una grande sezione trasversale. Quando si finisce con tale attrezzatura, il diametro è possibile da 159 mm a 1529 mm, e inoltre, la macchina può smussare anche da una estremità fortemente deformata del tubo.

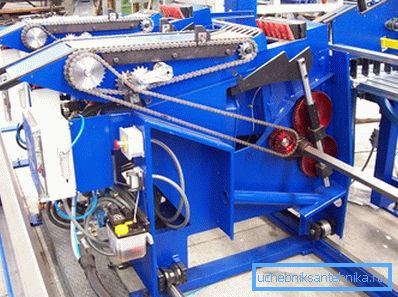

Tagliatrice a disco a disco. Linee multi-wrap
  • Tali stazioni sono usate per billette di acciaio nero e inossidabile, e qui viene eseguito il taglio di un tubo sagomato di diametro piccolo e grande di sezione circolare, quadrata e rettangolare, che viene alimentato per segare da una stazione automatizzata.. Inoltre, la linea automatica è dotata di una stazione di scarico, che può accumulare frammenti già pronti.

diametro mm 10-100
Sezione trasversale del profilo quadrato e rettangolare mm 1010; 6585/1510; 10060
Spessore della parete mm 1-5
lunghezza mm 4000-8000
Tagliare la lunghezza mm 340-8000
Potenza motrice (motore) per una testa della sega kW 3.3
Diametro del disco mm 270-350

Linea di taglio automatica del disco

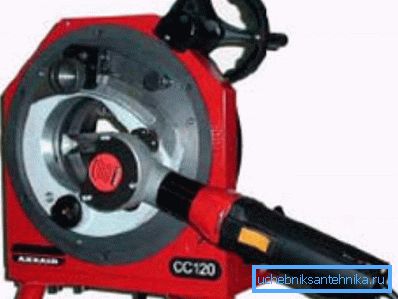

Axxair CC121fs orbita di taglio del tubo
  • Axxair CC121fs ha la capacità di taglio perpendicolare senza sbavature, la deviazione massima di 0,25 mm e, grazie al morsetto, è possibile evitare la deformazione anche durante il taglio di tubi a pareti sottili. Tali meccanismi sono abbastanza compatti e hanno un peso ridotto, che consente loro di essere utilizzati non solo in officina, ma anche sul cantiere. La serie CC è dotata di una ruota manuale di un sistema di rotazione che facilita il processo di taglio e, inoltre, è completata con la saldatura orbitale.
  • Uno strumento per il taglio di tubi come FIN&FICEP è progettato per la frammentazione in base alle dimensioni, al taglio di varie forme e alla smussatura.

Taglio al plasma di FICEP e pinne

Modello, serie PB
Asse CNC (pezzi) 6
Diametro possibile (mm) 060-01.420
Spessore della parete: plasma ad aria (mm) 5-25
Spessore della parete: gas (mm) 5-10
Lunghezza possibile (mm) 800-12.000
Peso massimo (kg) 6000
Possibili angoli di intersezione 20? -160?
Dispositivo di serraggio 5 grabs
Smusso ad angolo 30? -150?
Supporto per clip elettronico 1 set
Movimento longitudinale (asse Y): valore della corsa massima precisione di posizionamento della velocità di posizionamento 12.000 mm 10.000 mm / min 0.3 mm
Spostamento avanti e indietro (asse X): valore della corsa max. Precisione di posizionamento della velocità di posizionamento 600 mm 1500 mm / min 0,2 mm
Salita e discesa (asse Z1): valore della corsa max. Precisione di posizionamento della velocità di posizionamento 560 mm 1500 mm / min 0,2 mm
Rotazione del tubo (asse?): Precisione di posizionamento della velocità di rotazione dell'angolo di rotazione Non limitato a 0-8 rpm 0,2 °
Corsa radiale della torcia (asse 1): precisione di posizionamento della velocità di inclinazione dell'angolo di inclinazione ± 45 ° 0-18 giri / min 0,2 °
Inclinazione torcia per smusso (asse 2): inclinazione dell'angolo di inclinazione precisione di posizionamento della velocità ± 60 ° 0-18 giri / min 0,2 °
Touch screen a colori 1 set
Cannello da taglio a gas 1 set
Modulo di supporto per tubi 6 pezzi

Specifiche tecniche FIN&FICEP

smussare

smussatura

Spiegazione. Nella figura in alto, il valore: a è l'angolo di rimozione; P bold blunting; d - profondità del taglio o della gamba; w - larghezza in grassetto; H è lo spessore totale.

Ci sono solo tre modi per smussare il pezzo in lavorazione - è a forma di X, a forma di Y e a forma di J, che possono anche essere etichettati V, K, Y, rispettivamente - l'istruzione consente (vedi anche l'articolo Tubi di ghisa per fognatura: vantaggi e varie tecniche di installazione).

La smussatura viene eseguita in due modi: meccanico e termico, e il ruolo principale nella scelta del metodo non è il prezzo, ma il risultato finale. Pertanto, il metodo più preferibile può essere chiamato elaborazione meccanica, poiché in questo caso il processo di elaborazione non è influenzato dalle proprietà chimiche e fisiche del materiale.

Nonostante il fatto che il metodo meccanico richieda più tempo, c'è un grande vantaggio: la completa assenza di una zona di influenza termica, sebbene il trattamento termico sia molto più economico e può essere fatto con le proprie mani.

conclusione

Come sapete, il taglio senza fiamma delle tubature e la loro lavorazione (smussatura) sono molto più costosi, ma la qualità dell'elaborazione aumenta invariabilmente. Naturalmente, se si installano impianti idraulici o di riscaldamento ordinari, l'alta precisione è inutile, ma nella produzione industriale è di fondamentale importanza (vedere anche l'articolo Tubi di ghisa in ghisa: i loro tipi e 4 regole operative di base).
