Conditional pipe pass - caratteristiche di questo parametro

Il passaggio nominale del tubo è un parametro nominale che riflette la capacità del sistema, che è una linea guida nella progettazione e installazione, in quanto è necessario selezionare tubi e raccordi che sono perfettamente adatti l'uno all'altro. Vale la pena notare che questo indicatore indica il valore medio, in quanto è sempre arrotondato per eccesso o per difetto in modo che il valore ottenuto rispetti gli standard riflessi nelle norme di GOST.

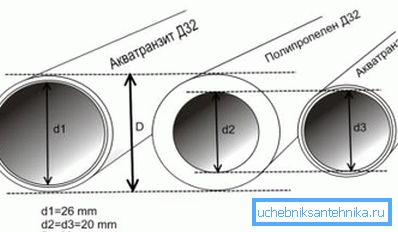

Questa immagine è un chiaro esempio del fatto che con lo stesso diametro esterno, la capacità del sistema potrebbe differire in modo significativo.

Parametri di sistema di base

Quando si caratterizzano alcune comunicazioni, non viene utilizzato solo il passaggio condizionale, questo indicatore non è sufficiente, poiché più spesso non corrisponde esattamente alle dimensioni effettive. Ci sono diversi valori che possono essere presi in considerazione nel lavoro di progettazione e installazione:

Diametro nominale Infatti, questo è lo stesso del passaggio condizionale, il valore è sempre approssimato e il più delle volte non coincide con le cifre reali. La designazione comune è l'abbreviazione "Du", è perché può essere guidata dalle caratteristiche di un particolare sistema. Infatti, nella documentazione del progetto spesso c'è solo questo parametro, e la scelta di una specifica variante di tubi e raccordi dipende dalle caratteristiche dell'oggetto
Diametro esterno Questo è un indicatore accurato che riflette le dimensioni reali del tubo all'esterno e potrebbe differire in modo significativo dal DN, specialmente quando si usano tubi in PVC con pareti spesse o alluminio. Questo fattore dovrebbe essere preso in considerazione per collocare le comunicazioni in determinati spazi e quando si sceglie l'isolamento con una profondità ridotta
Diametro interno In effetti, è questa cifra che meglio riflette la capacità di una pipeline. È molto semplice calcolare la dimensione della cavità interna: lo spessore della parete viene rimosso dal diametro esterno, come ultima risorsa, è possibile utilizzare una pinza - questo determinerà il parametro molto rapidamente e con precisione
Nella foto: lo spessore della parete del tubo è un parametro molto importante, che determina in gran parte il rendimento e la durata delle comunicazioni finite.

Tecniche di calcolo e sfumature importanti

Abbiamo capito che cos'è un passaggio condizionale, ora è necessario considerare l'argomento in modo più dettagliato e dettagliato.

Fai attenzione! Tutte le informazioni necessarie che riflettono indicatori importanti come la portata delle condotte, i nodi e gli accessori di connessione, nonché le caratteristiche necessarie dei sistemi sanitari e delle apparecchiature collegate alle tubature, si riflettono in GOST 28338-89. È questo atto normativo che è il documento principale che guida tutte le organizzazioni di costruzione e progettazione.

Sistemi di misurazione

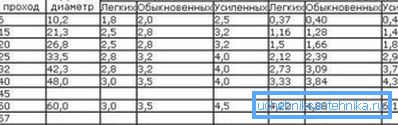

Questa tabella è molto comoda, poiché riflette molti importanti indicatori di tubi metallici: la dimensione in pollici, il passaggio condizionale, il diametro esterno e il peso di 1 metro di ciascun tipo di prodotto

Sul mercato puoi trovare prodotti, le cui dimensioni fisiche sono indicate in modo diverso:

  • Se acquisti tubi metallici per i gasdotti e le comunicazioni di approvvigionamento idrico, molto probabilmente i loro indicatori saranno indicati in pollici.. Questo è un sistema di misurazione generalmente accettato, che viene utilizzato da specialisti e organizzazioni di vendita. Se l'intero sistema è costituito da metallo, non ci saranno problemi, poiché i raccordi hanno un contrassegno in pollici.
  • I prodotti in PVC, polietilene, polipropilene, metallo-plastica e altri tipi di materiali polimerici sono contrassegnati in modo diverso, tutti i loro indicatori sono indicati in millimetri. È importante scegliere il diametro corretto del tubo: il passaggio condizionale dovrebbe essere sufficiente a garantire la fornitura ininterrotta di questa o quella sostanza o il drenaggio delle fognature. È meglio chiedere il parere di professionisti qualificati, questo aiuterà a evitare errori.

Fai attenzione! Molto spesso sorgono domande quando è necessario collegare tubi di metallo e plastica, poiché la dimensione di alcuni è indicata da pollici e la seconda da millimetri. Per semplificare questa procedura, è possibile utilizzare la tabella seguente. Quindi puoi facilmente capire quali prodotti acquistare, per rispettare tutti i parametri di comunicazione.

Tabella di conversione dei diametri dei tubi da pollici a millimetri

Il valore dell'indicatore

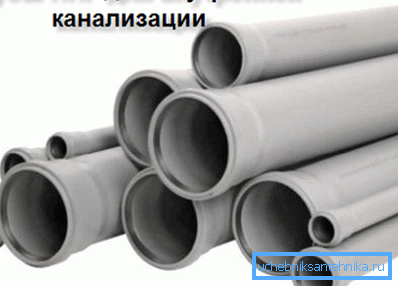

I sistemi di depurazione dovrebbero essere coerenti con il volume stimato di acque reflue.

La definizione del passaggio condizionale dei tubi è molto importante se fai tutto il lavoro con le tue mani:

  • Innanzitutto, gli indicatori di prestazione del sistema dipendono in larga misura dal diametro. Se il tubo di scolo è troppo stretto, esso traboccherà costantemente, il che può portare alla rapida formazione di blocchi e persino alla penetrazione di acque reflue nella stanza attraverso dispositivi idraulici, il che è molto indesiderabile. Con una piccola dimensione del tubo, la casa non sarà dotata di acqua di alta qualità e, in caso di riscaldamento, potrebbe risultare che i parametri sono troppo bassi.
  • In secondo luogo, a seconda delle dimensioni, anche il prezzo varia considerevolmente. L'uso di diametri troppo grandi è spesso poco pratico e costoso (ad esempio, nel sistema di riscaldamento il volume del vettore di calore aumenta in modo significativo e viene utilizzata molta più energia per riscaldarlo).

Se il progetto è già stato sviluppato, è meglio accertarsi ancora una volta che questo sia corretto e conforme agli standard, per questo è meglio contattare gli specialisti, poiché nessuna istruzione ti dirà dei problemi che potrebbero verificarsi durante l'operazione di comunicazione.

Il metallo-plastica è una soluzione eccellente per gli impianti di riscaldamento, poiché lo spessore delle pareti del tubo è piccolo e con un diametro ridotto, i prodotti hanno un buon rendimento

conclusione

Calcolare correttamente l'indicatore DU significa assicurare un funzionamento ininterrotto della condotta e ridurre la probabilità di guasti e guasti. Il video in questo articolo ti dirà alcuni fatti importanti riguardanti l'argomento in esame.
