Connessioni di tubi: condotte e strutture in acciaio

Quali metodi possono essere utilizzati per collegare i tubi in condotte di pressione e gravità? Cosa garantisce la tenuta della connessione? Su quali elementi di fissaggio è possibile montare un rack o un gancio per abiti realizzati con tubi cromati? Proviamo a trovare le risposte a queste domande.

classificazione

Iniziamo con la classificazione.

Le connessioni possono essere:

• Ermetico e non ermetico. È ovvio che i primi sono utilizzati in tutte le condotte senza eccezioni, il secondo - nell'assemblaggio di varie strutture metalliche.
• Le connessioni ermetiche, a loro volta, sono suddivise in pressione e non-pressione. Il campo di applicazione predominante del secondo - una varietà di sistemi fognari: domestico, industriale e acqua piovana.

A proposito: anche i liquami possono essere sottoposti a pressioni. Se è necessario trasportare l'effluente su per il pendio, la pompa fecale (drenaggio) assume questa funzione.

• Inoltre, la connessione può essere pieghevole e non pieghevole.

Passiamo a soluzioni specifiche.

Connessioni sigillate

saldatura

Il modo tradizionale di collegare l'acciaio e, negli ultimi anni, i tubi di plastica non è separabile. L'unico modo per smantellare una sezione del gasdotto è tagliarlo. Come esattamente la saldatura viene eseguita dipende dal materiale che viene saldato.

acciaio

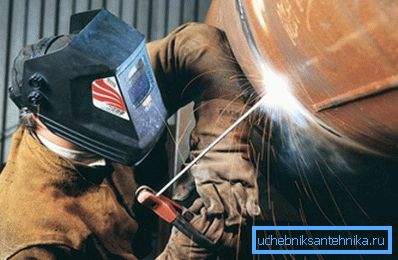

Le tubazioni in acciaio sono saldate con saldatura ad arco a gas ed elettrica.

1. Nel primo caso, la fiamma di una torcia acetilene scioglie i bordi adiacenti dei tubi, dopo di che il filo di saldatura introdotto nella torcia li unisce con gocce di fusione.

1. Nel secondo, l'arco elettrico fonde l'elettrodo di saldatura, il metallo di cui forma la giuntura. Il rivestimento dielettrico dell'elettrodo crea uno strato di scoria che protegge il fuso di acciaio dal contatto con l'ossigeno atmosferico e, di conseguenza, dalla completa combustione del carbonio in esso.

A proposito: non solo l'acciaio è saldato mediante saldatura ad arco, ma anche ghisa. Tuttavia, quando si installano le tubazioni da esso, la saldatura di solito non viene utilizzata, ma viene praticato il taglio di tubi con un arco a correnti elevate.

Il problema principale dei giunti di tubi saldati in acciaio è la loro vulnerabilità alla corrosione. Anche se inizialmente sulla superficie del tubo è presente zinco o qualsiasi altro strato di protezione anticorrosione, si brucia durante il processo di saldatura. Il problema è risolto proteggendo la zona di giunzione con i polimeri spruzzati, applicando vernici o rivestimento con bitume.

polietilene

Considera come collegare i tubi di plastica. Le connessioni dei tubi sono realizzate end-to-end, con fusione preliminare delle estremità su un elemento riscaldante a bassa temperatura (specchio), riscaldato a 200 - 220 gradi.

L'elenco delle operazioni tecnologiche di base è il seguente:

1. I tubi sono rivolti rigorosamente perpendicolarmente all'asse longitudinale.
2. Le estremità vengono pulite da schegge e sporco.
3. Gli elementi connessi della pipeline sono centrati.
4. Quindi, le estremità con una forza di circa 1,5 kgf / cm2 vengono premute contro l'elemento riscaldante dotato di un rivestimento antiadesivo.
5. Dopo la fusione, lo specchio viene rimosso dalla futura saldatura, mentre i tubi vengono premuti l'uno contro l'altro per il tempo di precipitazione e raffreddamento della fusione di polietilene.

Il tempo di riscaldamento e raffreddamento è correlato allo spessore delle pareti della pipeline.

Poiché quando si allineano tubi con uno spessore di parete considerevole, è difficile centrare e serrare manualmente con lo sforzo necessario, per usare un eufemismo, per questo scopo vengono utilizzati dispositivi meccanici e dispositivi idraulici con un diametro di 250 mm.

polipropilene

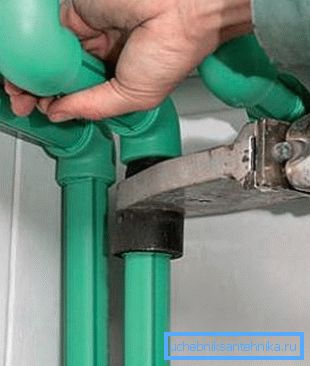

A differenza dei tubi in polietilene, i tubi in polipropilene non sono collegati end-to-end, ma tramite raccordi. Il saldatore a bassa temperatura pre-fonde le superfici adiacenti del tubo e del raccordo; il prezzo di tali dispositivi inizia da 800 - 1000 rubli. Il tempo di riscaldamento non è legato allo spessore della parete, ma al diametro:

Quando si assembla una pipeline in polipropilene con le proprie mani, è utile conoscere altre sottigliezze.

• La temperatura dell'elemento riscaldante in questo caso è superiore a quella del polietilene, ed è 240 - 260 ° C.
• Il raccordo viene posizionato sul tubo con un movimento rigorosamente in avanti, senza rotazione. In caso contrario, c'è il rischio di ricevere un'onda sulle superfici da saldare, il che indebolirà notevolmente la connessione.
• I tubi rinforzati con foglio di alluminio vengono preventivamente puliti da esso nel campo della saldatura. La decomposizione elettrochimica dell'alluminio non protetto da uno strato di polimero può portare alla separazione della pipeline.

saldatura

I tubi di saldatura vengono utilizzati per assemblare le tubazioni in rame per vari scopi.

La tecnologia di saldatura in breve è la seguente:

1. Una presa si forma rotolando su uno dei tubi da unire.
2. La parte finale della parte adiacente (tubo o raccordo) è inserita in essa.
3. Le superfici unite vengono riscaldate nella fiamma di un bruciatore a gas e con l'aiuto del flusso vengono pulite dal film di ossidi.
4. Quindi una barra saldante viene introdotta nella fiamma del bruciatore. A causa dell'effetto capillare, il fuso riempie l'intera cavità tra la presa e il tubo. Indurendo, rende la connessione completamente ermetica.

filetto

Le connessioni filettate sono un altro modo per collegare tubi di diametro piccolo (fino a 50 - 65 mm). A quanto pare un raccordo filettato, penso, non è necessario spiegare a nessuno che vivesse in un appartamento costruito dai sovietici. I materiali per loro sono piuttosto tradizionali: ghisa, ottone e, raramente, acciaio.

La tenuta della connessione è garantita dal suo avvolgimento con fibra di lino (spesso con vernice o sigillante), fili polimerici o, nel caso di gasdotti, nastro FUM.

flange

È ovvio che l'uso di fili durante l'installazione di un tubo di grande diametro è problematico. In questo caso, viene utilizzata una connessione di scollegamento comparativamente più rapida per tubi, flangiata. Flange serrate; la tenuta è garantita da una guarnizione tra di loro - gomma, silicone o in gomma speciale resistente al calore con una grande quantità di riempitivo minerale - paronite.

Campana

Nelle condotte a pressione e, più spesso, a flusso libero, viene spesso utilizzata l'installazione a campana: il tubo viene inserito nella presa di un altro tubo o raccordo.

Il problema della tenuta può essere risolto nei seguenti modi:

• Guarnizione in gomma O-ring. Questo è il modo in cui i tubi di cemento-amianto sono collegati, compresi i tubi di pressione; tutti i tipi di acque reflue in plastica; moderne tubazioni in ghisa e tubi a pressione in polivinilcloruro.

• colla. In questo modo, insieme alle guarnizioni anulari, i giunti in PVC a pressione sono sigillati.

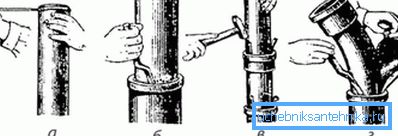

• stampigliatura. La fibra organica (cabol) imbevuta di bitume o olio viene compattata nello zoccolo e sigillata con malta cementizia. Questo metodo di sigillatura è stato utilizzato per le acque reflue in ghisa per tutto il 20 ° secolo.

• Riempiendo la campana di zolfo fuso o piombo. Lo zolfo era usato per fognature, piombo - per condutture di ferro.

adattamento

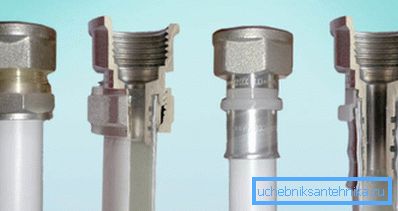

Per l'acciaio (incluso l'acciaio inossidabile), il rame, il polietilene e il metallo-plastica, insieme ad altri, vengono utilizzati i raccordi.

Un elenco di ciò che può sembrare un connettore di tubo in ogni caso è il materiale per un articolo di grandi dimensioni separato; citiamo solo le principali soluzioni di design.

1. Il raccordo a compressione comprime il tubo con una guarnizione anulare in gomma o silicone quando si serra il dado a risvolto con una sezione interna conica.

Tuttavia: un altro schema è utilizzato per tubi in rame morbido e metallo-plastica. Il raccordo posto all'interno del tubo è crimpato dalle sue pareti per mezzo di un anello diviso.

1. Il raccordo a pressione utilizza una pinza per aggraffare il tubo all'ugello, che stringe la boccola di acciaio inossidabile.

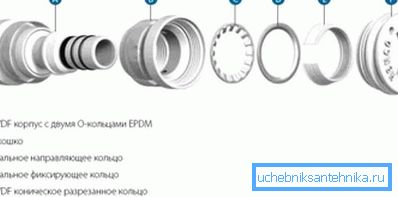

1. Il push-fit è il connettore del tubo metallico più conveniente da utilizzare. Le istruzioni per l'installazione sono ridicolmente semplici: basta spingere la fine del tubo dentro con un certo sforzo. La tenuta fornirà un sigillo anulare; Il movimento inverso impedisce la molla ad anello con i piedi che fissano il tubo.

1. Supporto adatto per polietilene reticolato. Questi sono i soliti raccordi polimerici o in ottone con un manicotto inseribile. Il polietilene reticolato ha una memoria meccanica e, dopo aver cambiato il diametro in pochi minuti, torna alla sua dimensione originale, comprimendo il raccordo; il manicotto impedisce solo il disimpegno a scatti.

Connessioni non sigillate

Gli elementi di collegamento utilizzati per le connessioni non illuminate per le strutture costituite da tubi possono essere suddivisi in due categorie.

1. Nel primo tubo inserito è fissato con una o più viti. Per la fissazione è richiesto uno sforzo relativamente minore; tuttavia, la forza della connessione è anche piccola.

1. Il secondo è tutti i tipi di morsetti. Per la maggior parte, sono costituiti da due o più parti che sono imbullonate insieme, aggraffando un tubo circolare o sagomato.

L'aspetto, le dimensioni e la forma degli elementi di collegamento, ovviamente, possono essere molto diversi.

conclusione

Naturalmente, il nostro materiale non pretende di coprire tutte le possibili soluzioni. Probabilmente qualcosa è stato lasciato dietro le quinte.

Per ulteriori informazioni su come potrebbe essere una connessione pipe, il lettore può imparare di più visualizzando il video in questo articolo. Buona fortuna!
