Curvatubi per tubo stesso

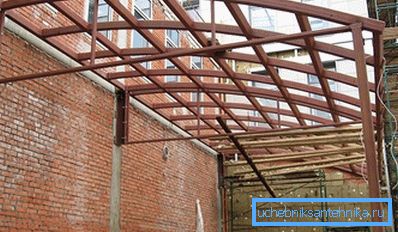

Uno dei materiali più richiesti, quando si eseguono lavori di costruzione di tipo diverso, sono tubi metallici. In particolare, stiamo parlando di tubi rettangolari. Nella famiglia, sono usati per fare vari disegni da pergole, a capannoni ed estensioni. E tutti quelli che hanno avuto a che fare con loro sanno che abbastanza spesso è necessario piegare questi tubi.

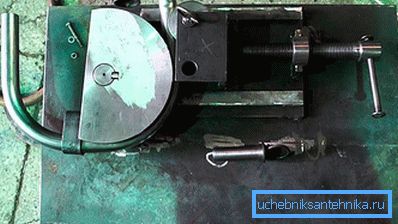

Il problema può essere risolto in diversi modi, uno dei più efficaci tra cui l'uso di una curvatubi. Questo strumento speciale può essere trovato nel mercato delle costruzioni senza problemi. Tuttavia, va detto che il prezzo di tali dispositivi è spesso piuttosto elevato.

Suggerimento: Se non stiamo parlando di attività professionale, allora per salvarlo sarebbe molto più conveniente fare una pipa per la pipa con le proprie mani.

Ambito di applicazione

Per la comprensione più completa del problema, è necessario dire alcune parole su dove vengono usate esattamente le piegatrici. Come accennato in precedenza, l'applicazione principale di questi dispositivi è la costruzione, dove la piegatura del tubo è spesso un'azione necessaria. Il problema principale è che senza uno speciale adattamento questo processo è estremamente difficile da implementare. È quasi impossibile piegare un profilo senza una piega a muro, e qualsiasi altro tubo può essere. Tuttavia, se si utilizza una curvatubi, è possibile ottenere una piegatura uniforme della tubazione con un angolo fino a 180 gradi senza problemi successivi.

Cosa sono le benders?

Per quanto riguarda i tipi di curvatubi, qui è necessario dire che ci sono diverse varietà di questo dispositivo speciale e che si differenzieranno in molti modi.

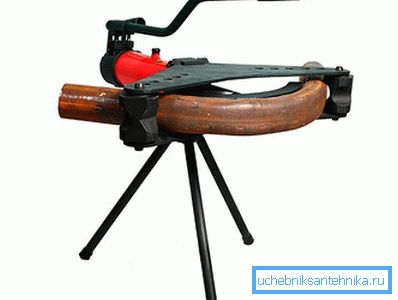

• Prima di tutto, stiamo parlando del fatto che puoi trovare modelli e opzioni professionali per un uso economico, per così dire. Differiranno non solo nelle loro dimensioni, ma anche nel loro principio di funzionamento. Ciò significa che i modelli professionali sono solitamente azionati da un motore elettrico e l'idraulica viene utilizzata durante il funzionamento, ma le piegatrici per tubature domestiche sono molto probabilmente meccaniche e funzionano a causa della forza muscolare della persona. Come è facile intuire, la piegatrice manuale per tubi sarà molto più piccola e più economica della sua controparte professionale.
• Oltre alle suddette differenze, si può menzionare che le piegatrici per tubi differiscono nel diametro dei tubi con cui possono lavorare.
• I modelli differiscono anche nel modo di piegare. Quindi è possibile distinguere le curvatubi di tipo arbaletny, spring e segment.

Principio di funzionamento

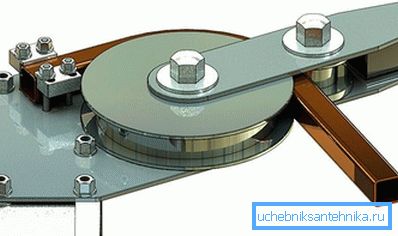

Prima di procedere al processo di assemblaggio di uno strumento come una piegatrice manuale, dobbiamo dire alcune parole su come si basa il principio del suo funzionamento. Ma il punto è che il tubo viene inserito nella macchina, o è piegata attorno modello circolare avente una superficie di raggio predeterminato, o flessione si verifica a causa di una pressione meccanica uniforme sulla sua superficie su un lato. È preferibile nella maggior parte dei casi, in quanto è più facile da produrre sarà la seconda opzione. Che sarà discusso di seguito.

fabbricazione

Per realizzare una macchina di alta qualità per la curvatura di tubi, i lavori dovrebbero essere eseguiti gradualmente.

formazione

Come nella maggior parte dei casi, se hai bisogno di un lavoro di alta qualità, dovrebbero iniziare con un'attenta preparazione. E stiamo parlando qui non solo della necessità di preparare i materiali che saranno necessari, ma vale la pena avere cura che tutti gli strumenti necessari siano disponibili.

Materiali e strumenti

• Angolo di metallo Sarà realizzato dal telaio della macchina stessa. Sebbene tu possa usare un materiale diverso, come gli stessi tubi sagomati.
• Avrete bisogno di tre cuscinetti dell'albero rotanti. Puoi cercare il ready-made, ma puoi crearli da solo.
• Non sarai in grado di fare a meno di elementi di fissaggio come vari bulloni e aste.
• Bulgaro con dischi da taglio per metallo.

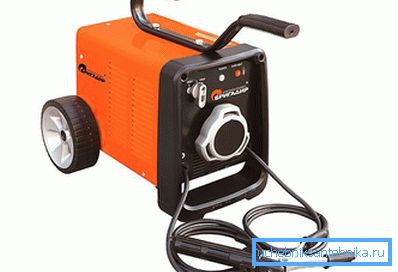

• Saldatrice
• Dispositivi di misurazione (roulette, angolo, livello, ecc.).
• Strumento di lavoro (set di chiavi, cacciaviti, martello, ecc.).

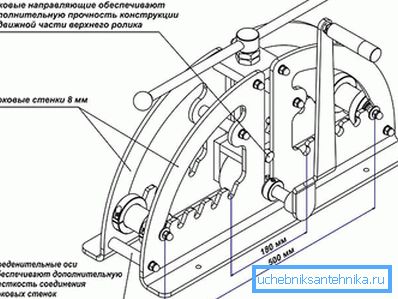

Inoltre, è necessario fare in modo indipendente o prendere in prestito dalla letteratura speciale i disegni del futuro apparecchio. Pertanto, nella fase preparatoria sarà possibile determinare le sfumature del progetto, che accelereranno significativamente il processo di assemblaggio immediato.

cornice

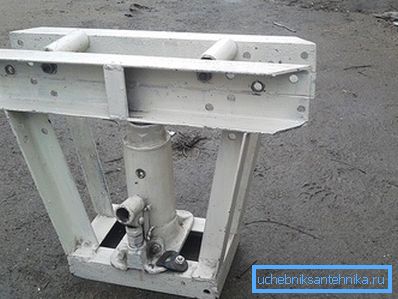

Se tutti i passaggi preparatori sono stati completati, puoi procedere al lavoro. Per prima cosa è necessario realizzare una curvatubi del telaio portante. Non c'è niente di difficile. È fatto di angoli o tubi metallici. Il materiale viene tagliato usando smerigliatrici e gli elementi strutturali vengono fissati mediante saldatura. Si può aggiungere che le dimensioni fisiche del telaio possono essere scelti sulla base di considerazioni personali, ma è l'altezza più ottimale il telaio sarà, se è di pochi centimetri superiore cinghia dell'uomo, che è lavorare.

Suggerimento: Se usiamo i termini della geometria, allora la struttura in generale è un parallelepipedo. Sebbene tu possa usare altre opzioni.

alberi

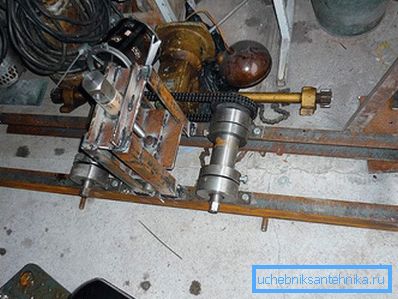

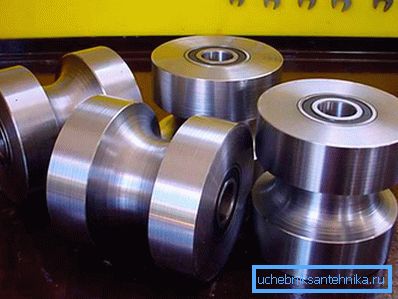

Dopo che il telaio principale è pronto, gli alberi rotanti sono collegati ad esso. A tal fine, è possibile utilizzare morsetti di fissaggio, che sono attratti dal telaio con bulloni o attaccati mediante saldatura. Il significato generale è che i due alberi dovrebbero essere fissati attraverso il piano superiore del telaio. Se gli alberi sono realizzati in modo indipendente, come esempio, è possibile citare pezzi di acciaio della lunghezza desiderata, su cui vengono montati i cuscinetti a sfere su entrambi i lati.

Successivamente, è necessario creare una piccola struttura ausiliaria per l'installazione del terzo albero. L'idea è che dovrebbe essere installato in modo tale da poter essere spostato su un piano verticale. Per fare questo, è collegato a una speciale struttura in metallo, con altezza regolabile. Una maniglia è collegata a questo albero per ruotarlo. Per una maggiore affidabilità del design e facilitare il lavoro con il dispositivo, tutti gli alberi possono essere ulteriormente interconnessi mediante una trasmissione a catena. Per fare questo, le stelle sono saldate alle aste. Il risultato è che quando si ruota uno di essi, tutti e tre ruotano.

Completamento del lavoro

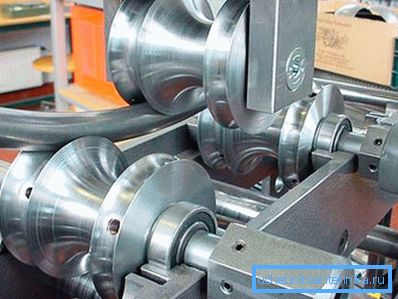

Come fase finale del lavoro, è possibile eseguire l'elaborazione esterna dell'intero dispositivo. Questo si riferisce alla sua pittura o rivestimento con un'altra composizione anticorrosiva. Per quanto riguarda la fabbricazione di dispositivi utilizzati principalmente in metallo, tale elaborazione è necessaria. Dopo di che, la pipe bender può essere considerata pronta.

Il dispositivo funzionerà come segue:

• L'albero montato su un treppiede si alza.
• Un tubo è inserito tra esso e i due alberi sul telaio.
• L'albero superiore cade sul piano del tubo e viene fissato con una leggera pressione sulla superficie.
• Usando la maniglia, l'albero ruota e il tubo si muove tra gli alberi, ricevendo un certo carico sul lato, mentre acquisisce un piccolo raggio di curvatura.
• Quindi l'albero viene serrato un po 'di più e il tubo viene tirato nella direzione opposta e il raggio di curvatura aumenta.

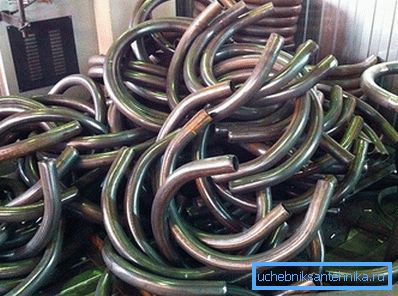

• La procedura viene ripetuta fino a quando il tubo non ha raggiunto il raggio di curvatura richiesto.

È possibile aggiungere che al fine di migliorare l'adattamento e facilitare il lavoro con lui, sarà molto utile collegare un motore elettrico alla macchina. Grazie al suo utilizzo, il lavoro sarà eseguito molto più velocemente e più facilmente, ma allo stesso tempo ci sarà il collegamento alla rete elettrica e kilowatt in più sul contatore.

È piuttosto semplice realizzare la piegatrice manuale. Inoltre, grazie a questo è possibile risparmiare un bel discreta quantità, perché anche se tutti i materiali per la realizzazione acquisto, il prezzo sarà nell'ordine delle decine di migliaia di rubli meno rispetto all'acquisto di opzioni di ready-made. Se tutti gli strumenti e i materiali necessari sono a portata di mano e c'è un po 'di esperienza nel trattare tutto questo, il lavoro può essere svolto durante il fine settimana.

In conclusione, vale la pena di aggiungere che il lavoro sulla fabbricazione di piegatrici di tubi è potenzialmente traumatico, e quindi le norme di sicurezza sono obbligatorie e devono essere seguite scrupolosamente.

Leggi gli articoli che descrivono le altre operazioni sui tubi:

• Come piegare un tubo di rame.
• Come saldare un tubo profilato.
• Come cucinare tubi per saldatura elettrica.

video

L'autore del video ha realizzato una piegatura manuale del tubo dal metallo acquistato presso la stazione di ricezione del rottame. In questo video, completare le istruzioni per il montaggio di una piegatrice per tubi.

Questo video mostra come realizzare una semplice piega nel garage:
