Diametri dei tubi d'acciaio: standard di studio

Nonostante la proliferazione di moderni materiali compositi, l'acciaio rimane richiesto nella produzione di condotte per vari scopi. Quali possono essere i diametri dei tubi in acciaio secondo GOST? In generale, quali standard regolano la loro produzione? Dove e per quali prodotti appropriati vengono utilizzati? Scopriamolo.

Documenti normativi

Iniziamo con un elenco di standard che dobbiamo studiare.

• Secondo GOST 3262-75 sono fabbricati prodotti per condutture di acqua e gas.
• Le tubazioni della pompa e del gasdotto (NKT) sono montate su metallo laminato prodotto secondo GOST 633-80.
• La gamma di tubi laminati a caldo senza saldatura è contenuta nel numero standard 8732-78.
• Per la gamma di prodotti deformati a freddo è normalizzata secondo GOST 9734-75.
• I tubi saldati per linee gas e olio sono prodotti secondo GOST 20295-85.
• Infine, tubi in acciaio di grandi diametri per gasdotti, oleodotti e oleodotti sono fabbricati in conformità con GOST R 52079-2003.

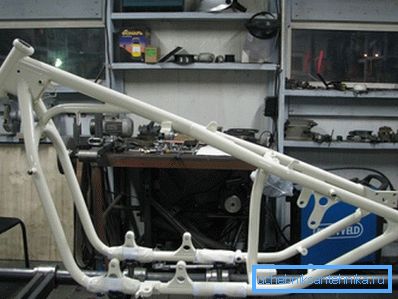

Nota: questo elenco non pretende di coprire tutte le aree di produzione. Abbiamo deliberatamente escluso alcuni prodotti specifici come tubi di rivestimento o telai per tubi per l'industria automobilistica.

Dimensioni e applicazioni

Quindi, quali sono i diametri dei tubi di acciaio in conformità con questi documenti? Per quale scopo è utilizzato il tubo?

GOST 3262-75

L'elenco completo delle dimensioni fornite dallo standard è relativamente piccolo, quindi lo forniremo per intero.

I prodotti possono essere realizzati con rivestimento anti-corrosione di zinco e senza di esso. Inoltre, possono essere forniti con fili tritati o zigrinati.

Uno scopo: la distribuzione di acqua, gas e riscaldamento all'interno di edifici residenziali, uffici e produzione.

Diamo alcuni esempi di utilizzo.

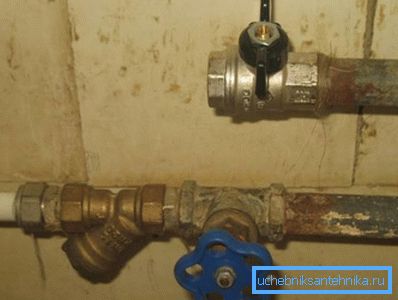

• Un diametro di 15 mm è richiesto come allacciamento idrico e connessioni interne al gas.
• Un tubo di acciaio di 20 mm viene utilizzato come fornitura di radiatori.
• Il tubo d'acciaio da 25 mm è utilizzato per l'installazione di tubi di riscaldamento.
• Il tubo d'acciaio da 40 mm è adatto per l'imbottigliamento di riscaldamento e acqua.
• Un tubo di acciaio di 125 mm è adatto per l'installazione di condutture di acqua calda, e un paio di decenni prima - e condutture di acqua fredda.

Per riferimento: un tubo di acciaio di 8 mm, 6 e 10 mm, se usato in condotte per acqua e gas, è incredibilmente sapientemente nascosto. Nella ricca pratica dei maestri del nostro progetto, queste dimensioni non si sono mai incontrate.

Il prezzo dei tubi VGP è uno dei più bassi tra tutti i prodotti laminati a tubi, grazie all'impiego di qualità e tecnologia di produzione in acciaio a basso costo: le correnti ad alta frequenza vengono utilizzate per la saldatura, il che garantisce costi di tempo minimi per metro.

GOST 633-80

Anche l'elenco dell'assortimento stipulato dal presente documento normativo non ha nulla a che vedere con le sue dimensioni.

Cos'altro è utile sapere sui prodotti fabbricati secondo le norme di questo standard:

• Secondo la tecnologia di produzione, possono essere solo ed esclusivamente senza soluzione di continuità, cioè ottenuti non torcendo una billetta piatta (striscia), ma facendo lampeggiare un cilindro di acciaio solido (asta). Questo metodo di produzione offre una resistenza significativamente maggiore alla pressione idraulica interna: la saldatura elettrica è sempre inferiore alla resistenza dell'intero metallo.

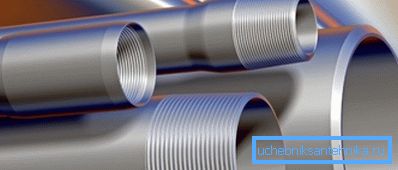

• Il tubo è prodotto liscio (sotto il collegamento di giunti), e senza frizione, con estremità atterrato all'esterno.

• I prodotti con innesti avvitati e innestabili devono resistere alle prove idrauliche; allo stesso tempo, la pressione interna durante il test è legata alle dimensioni del tubo e varia da 375 a 1250 kgf / cm2.

Per riferimento: la pressione dell'acqua all'uscita dei monitor minerari raggiunge valori tre volte inferiori - non più di 400 kgf / cm2. Il getto di un tale monitor taglia facilmente le rocce.

L'uso di tubi per tubazioni dipende principalmente dalla produzione di petrolio e gas: servono a pompare idrocarburi naturali e a creare pressione sul serbatoio.

GOST 8732-78

I tubi laminati a caldo senza saldatura possono avere un diametro compreso tra 20 e 530 mm con uno spessore della parete compreso tra 1,08 e 75 mm.

La tecnologia della sua produzione in breve è la seguente:

1. La billetta cilindrica viene riscaldata in un forno ad induzione a una temperatura alla quale l'acciaio diventa plastico.

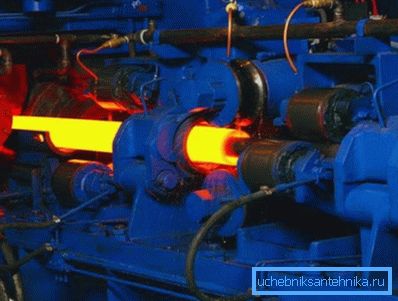

2. Sul mulino da piercing, si trasforma in una manica - un cilindro cavo.

1. Dopo il riscaldamento, il pezzo, indossato sul mandrino, passa una sequenza di rulli, riducendo il suo diametro esterno.
2. Dopo il raffreddamento, il tubo finito viene tagliato in segmenti e dopo il passaggio il controllo di qualità viene inviato al magazzino del prodotto finito.

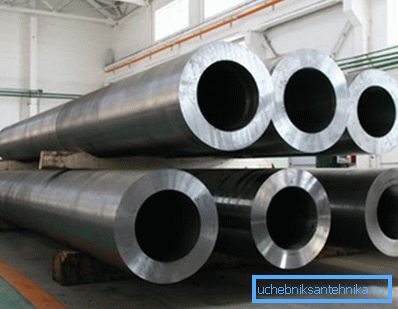

La produzione per ovvi motivi ha la più alta intensità di energia. Inoltre, a causa delle pareti spesse del prodotto sono estremamente massicce: se il tubo di acciaio-gas rinforzato di 65 mm pesa 7.88 kg / metro lineare, quindi il 63.5x14 deformato a caldo più vicino al diametro è fino al 17.09.

Dove vengono utilizzati i prodotti laminati a caldo? È chiaro che non è per la costruzione del sistema di approvvigionamento idrico suburbano con le proprie mani: la loro forza qui è chiaramente eccessiva. Le principali aree di applicazione sono le tubazioni ad alta pressione e i sistemi idraulici.

GOST 8734-75

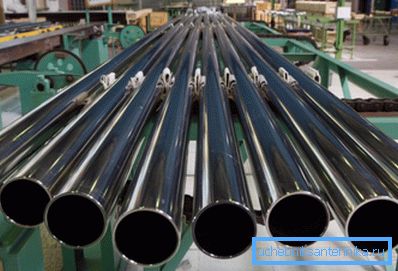

Il metodo di deformazione a freddo differisce dalla laminazione a caldo solo per il fatto che dopo il mulino a perforazione il manicotto si raffredda e ulteriori operazioni avvengono ad una temperatura ben al di sotto del punto di ricristallizzazione dell'acciaio.

Poiché le sollecitazioni interne si accumulano inevitabilmente durante la laminazione di un metallo, le istruzioni sulla tecnologia di produzione contenute in uno degli standard correlati richiedono un trattamento termico obbligatorio del laminato dopo la laminazione: l'acciaio si riscalda e lentamente si raffredda, acquisendo viscosità e duttilità.

Quali dimensioni sono scritte nello standard:

• Diametro: da 5 a 250 mm.
• Spessore della parete - da 0,3 a 24 mm. In questo caso, diverse opzioni corrispondono allo stesso diametro: ad esempio, un tubo di acciaio da 200 mm può avere pareti da 3 a un massimo di 24 mm e un tubo di acciaio da 110 mm - da 1,5 a 18.

Oltre ai prodotti laminati a caldo, vengono utilizzati prodotti a freddo dove è richiesta la massima resistenza alla pressione idraulica con il peso minimo.

GOST 20295-85

Lo standard prevede la produzione di prodotti longitudinali e saldati a spirale con un diametro esterno da 159 a 8220 mm con pareti di 3 - 12 mm.

In questo caso, lo standard contiene raccomandazioni sul metodo di produzione per diverse gamme di dimensioni:

• Con un diametro di 159 - 426, è consentito utilizzare la saldatura con correnti ad alta frequenza.

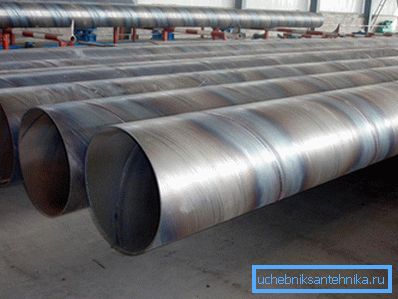

• La saldatura ad arco elettrico di giunti a spirale può essere utilizzata nell'intervallo 159-820.
• La saldatura ad arco longitudinale è applicabile per le misure 530-820.

GOST R 52079-2003

L'ultimo documento della nostra lista prevede diametri da 114 a 1420 mm con pareti da 3 a 21. E in questo caso, è possibile utilizzare la saldatura ad alta frequenza con una cucitura longitudinale (dimensioni 114-530), la saldatura ad arco a spirale (159-1420) e la saldatura longitudinale. con una o due cuciture longitudinali (530-1420 mm).

conclusione

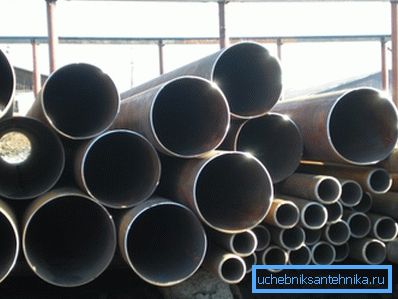

Come già accennato, il nostro elenco di documenti normativi non pretende di essere completo. Ad esempio, un tubo di acciaio da 300 mm non corrisponde a nessuno degli intervalli citati; Tuttavia, nei listini prezzi reali di produttori e rivenditori è.

Come sempre, il lettore può trovare ulteriori informazioni nel video in questo articolo. Buona fortuna!
