Diametri dei tubi in pvc - tipi e applicazioni esistenti

26-09-2018
Tubi

L'ambito di applicazione dei tubi di polivinilcloruro (PVC) è piuttosto esteso. Inoltre, a seconda della destinazione, i loro diametri possono essere molto diversi. Successivamente, consideriamo le dimensioni più comuni e per quali scopi vengono utilizzati.

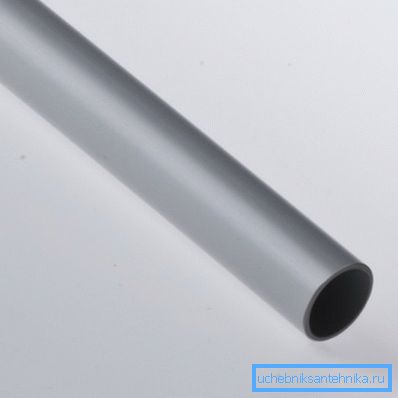

Tubo dell'acqua in PVC da 25 mm

Informazioni generali

I prodotti in questione sono materiali abbastanza diffusi per la posa di comunicazioni industriali e domestiche.

Ciò è dovuto ai suoi vantaggi come:

  • durata nel tempo;
  • affidabilità;
  • Resistenza alla corrosione;
  • La capacità di posare il gasdotto sotto terra a grandi profondità, grazie all'elevata resistenza;
  • Peso ridotto del prodotto, che riduce i costi di trasporto e semplifica il processo di installazione;
  • Facile installazione, poiché questo processo non richiede alcuna attrezzatura speciale. Di conseguenza, l'assemblaggio del gasdotto domestico può essere fatto a mano;
  • Resistenza alle alte temperature - il materiale inizia a fondere a una temperatura di 180-220 gradi Celsius, in analoghi in polietilene e polipropilene, questa cifra è molto più bassa;
  • Il basso prezzo del materiale - i prodotti sono il 30% più convenienti rispetto agli analoghi in polietilene.
  • La conducibilità termica è vicina a quella dei materiali termoisolanti;
  • Ecocompatibile, grazie al quale i prodotti vengono utilizzati per installare condutture per bere;
  • Produzione eccellente grazie alle buone proprietà idrauliche;
  • Capacità di resistere a pressioni fino a 16 bar.

Fai attenzione! A differenza degli analoghi del polietilene, il materiale in questione è suscettibile ai carichi d'urto. Inoltre, con la diminuzione della temperatura ambiente, la sua fragilità aumenta.

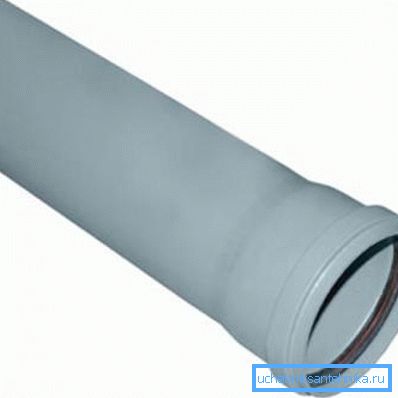

Tubo in PVC da 32 mm con campana

Va notato che attualmente ci sono 2 tipi di prodotti per tubi in PVC:

  1. Da cloruro di polivinile ordinario (PVC);
  2. Da PVC PVC non plastificato (PVC-U).

Molto spesso, nella loro produzione viene utilizzato materiale PVC-U, caratterizzato da migliori caratteristiche tecniche e, di conseguenza, i prodotti possono essere utilizzati per le condotte a pressione.

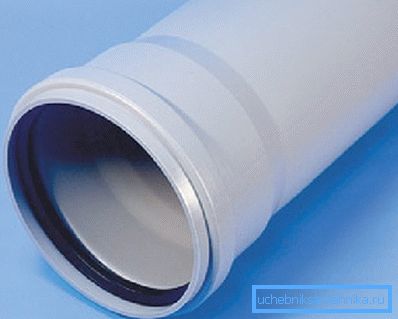

Tubo per fognatura in PVC 70 mm

Diametri e applicazioni

Classificazione del diametro

A seconda delle dimensioni, la classificazione dei prodotti in questione è la seguente:

Sistemi interni Nella posa di sistemi interni si utilizzano prevalentemente tubi in PVC da 20 mm e tubi in PVC da 50 mm. Anche a volte utilizzare prodotti con un diametro di 25, 32 o 40 mm. Ad esempio, possono essere utilizzati come tubi per la rete elettrica.
Rete fognaria domestica Un tubo in PVC di 110 mm o 150 mm viene solitamente utilizzato come montante. Per il cablaggio più spesso utilizzare prodotti con un diametro di 40-50 mm.
Per le reti esterne Per questi scopi, utilizzare parti di diametro maggiore, quindi considerare questa categoria separatamente.

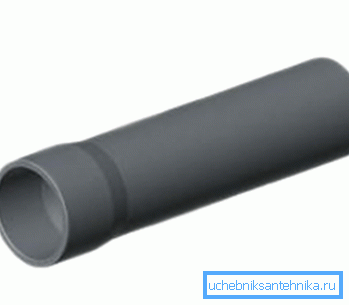

Tubo in PVC 75 mm per l'incollaggio

Per sistemi esterni

Quindi, come accennato in precedenza, i tubi in PVC di grande diametro sono utilizzati per l'installazione di fognature esterne.

I più comuni tra questi sono i seguenti:

  • Con un diametro di 160 mm - con l'aiuto di questi prodotti, di regola vengono eseguiti sistemi di fognatura non a pressione per gli oggetti agricoli, industriali e domestici. La lunghezza può essere diversa:
  • 1m;
  • 2m;
  • 3m.

La profondità consentita del segnalibro dipende dallo spessore della parete (classe di rigidità). Ad esempio, il tubo SN4 può essere posato sotto terra fino ad una profondità di 8 me SN 2 solo a 4 m.

Tubo per fognatura esterno 200 mm
  • Il tubo in PVC da 200 mm si concentra sull'installazione di sistemi di fognatura a flusso libero che servono edifici industriali e grandi edifici residenziali. In altre parole, si applica dove si assume una grande quantità di rifiuti. Inoltre, questo diametro è adatto per la posa di sistemi di drenaggio delle acque piovane che impediscono l'allagamento delle piazze e delle strade cittadine.
  • Nei casi in cui sono imposti maggiori requisiti al sistema fognario, l'uso di tubi in PVC con una sezione di 315 mm è giustificato.. Le loro pareti sono a tre strati: gli strati interno ed esterno sono fatti di polivinilcloruro non plastificato. Allo stesso tempo i prodotti hanno un piccolo peso.

Suggerimento: Tutte le dimensioni dei prodotti sopra elencati sono contenute in una tabella di diametri di tubi in PVC, che possono essere trovati nei libri di riferimento.

Classificazione per scopo

Tutti i tipi esistenti di questi prodotti sono classificati per scopo:

  • Pressione dell'acqua;
  • Flusso libero della fogna;
  • Involucro, per l'installazione di pozzi.

Successivamente, considera più in dettaglio le caratteristiche di ciascun tipo.

fontanella

Testa di pressione

I prodotti per tubi sotto pressione si distinguono principalmente per il metodo di installazione.

Possono essere:

  • rubinetto;
  • Per saldatura a freddo.

Il tubo in PVC 16 mm ha la sezione trasversale più piccola possibile, il massimo è 400 mm. Il diametro minimo di un prodotto con una presa è 90 mm.

Fai attenzione! Quando si acquistano prodotti con una presa di corrente, si deve tenere presente che la lunghezza standard, dichiarata dal produttore, non tiene conto della lunghezza della presa.

I tubi a pressione svasata assomigliano alle fogne, tuttavia, la loro unità di connessione fornisce una maggiore tenuta grazie all'anello di gomma stretto, che è installato in una speciale scanalatura.

I prodotti per la saldatura a freddo sono collegati con un adesivo speciale, che è un solvente. La struttura saldare i dettagli uniti, che fornisce un giunto affidabile e stretto.

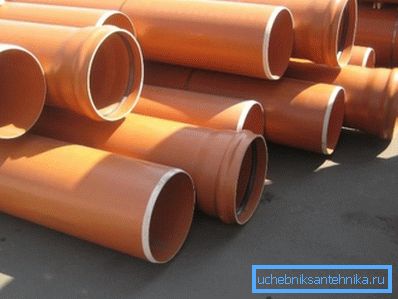

Tubi di fognatura non a pressione

Flusso libero della fogna

Per i sistemi fognari che funzionano per gravità, vengono spesso utilizzati tubi in PVC. La loro pressione ammissibile non supera 0,16 MPa e la temperatura massima consentita è di 450 gradi Celsius.

Tubo interno in PVC non pressione 40 mm

I prodotti per la fognatura esterna sono verniciati in rosso.

La pipeline è assemblata a forma di campana, grazie alla quale le istruzioni di installazione per il sistema sono estremamente semplici:

  • La parte è inserita nella presa, che è sigillata con un anello di gomma.
  • Quindi il giunto viene sigillato con sigillante siliconico.

Fai attenzione! Per una connessione affidabile, è necessario garantire l'allineamento delle parti. In caso di inclinazione, l'anello di gomma di tenuta si unirà e il giunto sarà depressurizzato.

Questi prodotti variano in classe di durezza:

SN 2 Tipo di luce: prodotti in grado di sopportare un carico di 2 kN / m2.
SN 4 Tipo medio - il carico massimo è 4 kN / m2.
SN 8 Tipo pesante: il carico massimo è 8 kN / m2

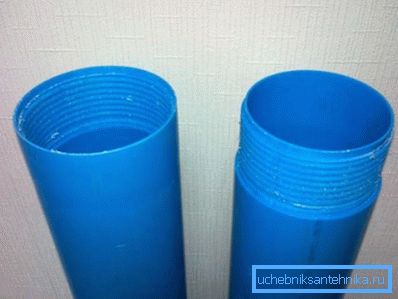

Nella foto - involucro

Involucro filettato

Questo tipo di prodotti utilizzati nei pozzi d'acqua del dispositivo, così come i gasdotti tecnici che trasportano prodotti chimici. Una caratteristica di questi prodotti è una buona resistenza agli effetti di vari prodotti chimici aggressivi.

La loro lunghezza è di 3-4 metri e il diametro può essere compreso tra 80 e 225 mm. I tubi di questo tipo sono montati in una modalità a presa filettata. Grazie a questa connessione risulta ancora più affidabile e stretto.

Inoltre, a causa della filettatura, aumenta la resistenza dei giunti a carichi verticali e orizzontali, che possono derivare dalla pressione di trazione interna o esterna, ad esempio un tubo in PVC con un diametro di 125 mm è in grado di sopportare un carico di 5 tonnellate e anche di più. Quindi, per un pozzo con una profondità di 200 metri, il margine di sicurezza è stato aumentato di sette volte.

conclusione

Come abbiamo scoperto, oggi esiste un vasto assortimento di tubi in PVC con diversi diametri. Questo parametro dipende principalmente dall'ambito del prodotto e da altri parametri della pipeline.

Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
