Diametri del tubo di rame: gamma di prodotti e panoramica

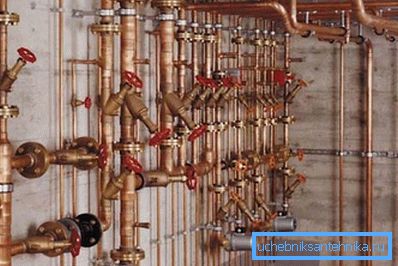

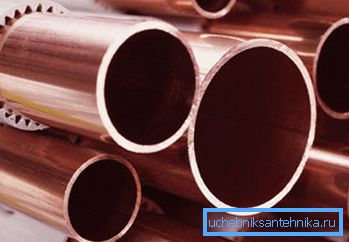

Uno dei vantaggi caratteristici dei tubi di rame è l'installazione relativamente semplice, che può essere eseguita a mano con un breve campo pratica. Tuttavia, in questo caso, la difficoltà principale non è la disposizione dei giunti, ma la selezione degli elementi in base alla sezione trasversale e allo spessore della parete.

Va notato che hanno iniziato a utilizzare attivamente tali prodotti in Occidente, perché invece del solito sistema metrico, il pollice è ampiamente utilizzato. Questo è ciò che spesso confonde gli artigiani inesperti, e quindi consigliamo vivamente di leggere questo articolo per risolvere il problema.

Caratteristiche del materiale

Proprietà generali e metodi di produzione

I tubi di rame sono un materiale che ha iniziato a essere utilizzato per organizzare le comunicazioni per lungo tempo. Ciò è stato facilitato dalla relativa facilità dell'elaborazione del metallo e dalle buone prestazioni. Questa combinazione di qualità ha portato al fatto che il rame viene utilizzato attivamente ora, anche se non su scale come acciaio, ghisa o tecnopolimeri.

Ad oggi, ci sono due metodi di produzione di tubi.

Tubi senza saldatura di alta qualità, quindi altamente ricercati, fai questo:

• Una barra di rame è presa come materia prima. Di solito contiene non solo rame, ma anche vari additivi che forniscono migliori caratteristiche prestazionali del prodotto finito.
• Successivamente, la barra si riscalda, dopo di che un guscio cavo con pareti piuttosto spesse è formato da esso sul mulino perforante.

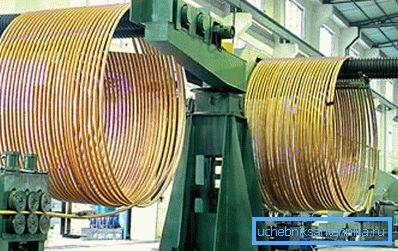

• Successivamente, il manicotto viene inviato al laminatoio, dove i rulli rotondi ne elaborano la superficie, assottigliando le pareti e passando la parte attraverso lo stampo di calibrazione. Il risultato è, ad esempio, un tubo di rame da 1 a 4 pollici, a seconda di quale sezione è stata posizionata nell'impostazione della macchina e quale pezzo è stato utilizzato.

Fai attenzione! Nella produzione di pezzi di grande diametro, è possibile riscaldare il rivestimento per facilitare il rotolamento. Naturalmente, in questo caso, il costo della produzione aumenta.

Dove meno spesso producono prodotti di tipo saldato. In questo caso, una striscia di metallo viene presa come un bianco, che viene arrotolato in un tubo attorno a una matrice di una certa dimensione. I bordi della striscia sono saldati e la cucitura viene pulita.

L'ulteriore elaborazione determina in larga misura le proprietà del materiale:

• Più resistenti, ma allo stesso tempo più rigidi e meno convenienti per l'installazione, sono tubi non ben definiti. Dopo la fabbricazione, non sono sottoposti a trattamento termico, mantenendo così inalterata la struttura interna del metallo.
• Se, dopo la produzione, le billette subiscono una procedura di ricottura, allora il reticolo cristallino interno del rame viene parzialmente modificato. Da un lato, ciò comporta una leggera perdita di forza e una temperatura di fusione più bassa, ma d'altra parte, il prodotto diventa flessibile, il che semplifica enormemente l'installazione.

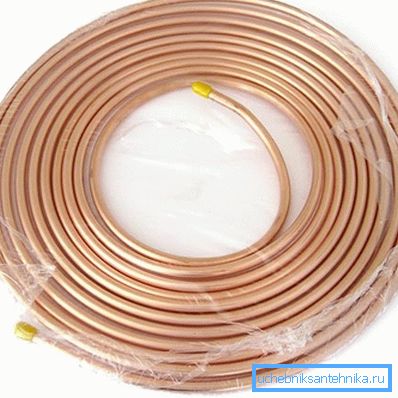

Fai attenzione! Tubo in rame ricotto da 5-8 pollici (e talvolta parti con una grande sezione trasversale) può essere fornito in bobine di notevole lunghezza. Le varietà non annunciate vengono quasi sempre fornite singolarmente, poiché provare a piegarle può portare a deformazioni irreversibili.

vantaggi

Tra i vantaggi dei tubi di rame ci sono i seguenti:

• Innanzitutto, il materiale non è praticamente corroso.. Anche con il contatto prolungato con il liquido in condizioni abbastanza difficili (variazioni di temperatura, salinità, presenza di anidride carbonica), può apparire una patina (una caratteristica patina verde). Questa placca non influisce sulle proprietà operative della struttura.

Fai attenzione! Gli esperti non consigliano di eliminare la patina dalle aree nascoste alla nostra vista: è chimicamente inerte e, pertanto, agisce come uno strato protettivo aggiuntivo. Naturalmente, tale istruzione è informale, ma è molto efficace.

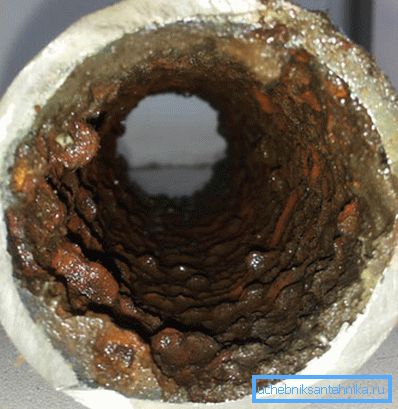

• Un altro vantaggio è la superficie interna liscia.. Le incrostazioni non si formano all'interno (come, ad esempio, in ghisa o prodotti in acciaio), e quindi anche un tubo di rame da 8 mm piuttosto sottile mantiene la sua permeabilità per l'intero ciclo di vita.

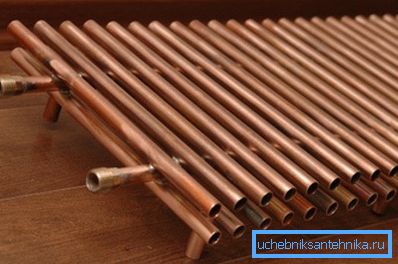

• I vantaggi includono alta plasticità con buona resistenza al calore.. È per questo motivo che il rame verrà utilizzato in vari scambiatori di calore: il materiale è garantito per non fondere (fino a +250⁰Senza segni di deformazione, può resistere anche alle pareti più sottili) e la flessibilità consente di costruire cablaggi piuttosto complessi.

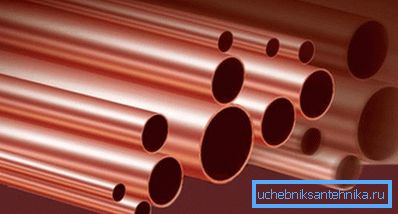

• Infine, ai vantaggi dovrebbe essere attribuito, e una vasta gamma. È possibile raccogliere un dettaglio per quasi tutte le attività, poiché l'elenco dei diametri disponibili viene calcolato in più di una dozzina di valori.

Se parliamo degli svantaggi, il più significativo per noi sarà il prezzo elevato. Né i tubi di riscaldamento in rame né la fornitura di acqua in rame possono essere chiamati soluzioni economiche.

Tuttavia, le buone prestazioni con un aspetto attraente compensano questa mancanza. Pertanto, se c'è un'opportunità, paga una volta e non pensi più al funzionamento del sistema.

Tabella delle taglie

Principali sezioni e metodi di traduzione

Come abbiamo notato sopra, il più delle volte la sezione del tubo è denotata in frazioni di un pollice inglese. È difficile solo a prima vista, perché, avendo capito, puoi letteralmente "dall'estate" tradurre queste quantità, selezionando la parte secondo il compito.

I calcoli sono abbastanza semplici:

• Quindi, la dimensione di un pollice è di circa 25 mm (in realtà, 25,4 mm, ma questa precisione è necessaria solo in casi molto rari).
• Ora, per scoprire, ad esempio, il diametro in mm di un tubo di rame è di 1 4 pollici, moltiplichiamo 25 per 1/4. Di conseguenza, otteniamo un valore di 6,25 mm.

Suggerimento: In questo modo, è possibile ottenere solo un valore approssimativo, poiché le deviazioni sono generalmente spiegate da diversi spessori delle pareti per diverse dimensioni. Tuttavia, per uso domestico questa precisione è sufficiente.

Di seguito è riportata una tabella completa di diametri di tubi di rame:

  Fai attenzione! A volte la marcatura del tubo non indica i pollici, ma la sezione e lo spessore della parete in millimetri. Ad esempio, un tubo di rame 6x1 ha un diametro di 6 mm e una parete di 1 mm.

Peso del prodotto

Conoscendo questi dati, è possibile calcolare facilmente la massa di un metro lineare per calcolare il carico sulle strutture di supporto:

M = (D - S) * S * 3,14 * p / 1000, dove

• M è il peso specifico del tubo (kg / m.pog).
• D - diametro esterno, mm.
• S - spessore della parete, mm.
• P - densità del rame, 8,9 g / cm³.

Pertanto, se abbiamo un tubo di rame 1 1 8, allora:

M = (28,6 - 1,3) * 1,3 * 3,14 * 8,9 / 1000 = 752 g / m pog.

Come nel caso della sezione, le cifre sono abbastanza approssimative, ma per valutare la situazione sono abbastanza sufficienti.

L'uso di tubi di diversi diametri

La gamma di applicazioni dei prodotti in rame è piuttosto ampia:

• Il tubo di rame da 10 mm o meno viene utilizzato per l'installazione di scambiatori di calore interni negli impianti di riscaldamento e condizionamento. Il piccolo diametro di tali tubi garantisce la massima efficienza di funzionamento di tali dispositivi grazie al buon trasferimento di energia.

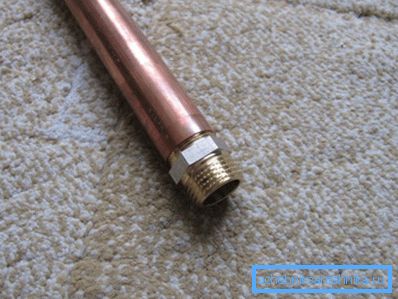

• I prodotti da 10 a 25 mm vengono utilizzati per l'installazione di tubi dell'acqua. Il tubo di rame 1 2 pollici è uno dei più frequentemente coinvolti nella costruzione del sistema di approvvigionamento idrico. Lo stesso vale per le parti da 3/4 di pollice.

• Versioni fino a 40-45 mm sono utilizzate per sistemi di drenaggio. Nonostante il diametro relativamente piccolo, garantiscono un drenaggio efficace grazie all'elevata manovrabilità.
• Il tubo di rame 3 8 e le versioni più spesse si adattano bene agli impianti di riscaldamento. La resistenza alle alte temperature del materiale, unita all'eccellente conduttività termica delle pareti sottili, consente di riscaldare un ambiente con un consumo energetico minimo.
• I tubi più spessi vengono utilizzati per la posa di curve dalla conduttura per il trasporto dell'acqua, nonché elementi decorativi e protettivi, come coperture per cavi semiaperti.

conclusione

Utilizzando le informazioni di cui sopra, è possibile determinare con facilità il diametro in mm di un tubo di rame da 1 2 pollici, calcolare il peso specifico di un tale prodotto e capire se è adatto per l'attività prima di noi. Tuttavia, nel tempo, apparirà l'abilità e non dovrai fare i calcoli.

E per formare questa abilità più rapidamente, ti consigliamo di applicare questa conoscenza più spesso nella pratica e di studiare attentamente tutte le informazioni aggiuntive disponibili, in primo luogo il video in questo articolo.
