Diametro del tubo di fogna

All'atto dell'installazione del dispositivo sanitario c'è un problema della sua accessione al sistema di fognatura. Per fare ciò, è necessario sapere quale tubo diametro prelevare. Inoltre, è auspicabile navigare la situazione sul mercato.

Varietà di diametri

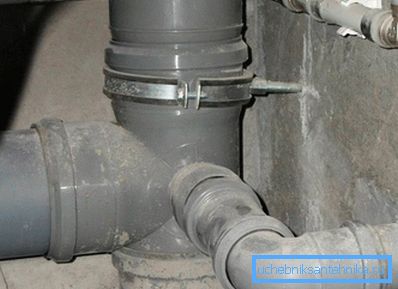

Il diametro del tubo di fogna dipende in gran parte dal sito di installazione. Se non parliamo di collezionisti che raccolgono tutte le acque reflue provenienti da edifici residenziali e industriali, il diametro dei tubi all'interno dell'edificio è per lo più di 50, 110 mm. I diametri delle tubazioni esterne vanno da 110 a 600 mm.

Suggerimento: Poiché il fattore determinante nella scelta del diametro della tubazione è il volume delle acque reflue, quindi durante i lavori di installazione, è necessario tenere in considerazione il numero di prodotti idraulici installati e qual è la capacità di trasporto dei tubi del sistema installato.

• Di regola, i riser del sistema fognario interno e le uscite verso la rete esterna hanno ~ 110 mm I rami di dispositivi sanitari, ad eccezione del bagno, sono realizzati con tubi con un diametro compreso tra 32 e 50 mm.
• Le acque di scarico esterne degli insediamenti sono disposte in diversi diametri in base al numero di punti di connessione lungo la direzione di trasporto degli scarichi trasportati. Dall'abitazione privata, di norma, condotta O 110 mm.
• Da grattacieli multi-appartamento, lo scarico nel sistema fognario esterno può essere effettuato con una tubazione Ø 160 mm.

I tubi sono noti per avere diametri interni ed esterni. In precedenza, i prodotti in ghisa o cemento amianto venivano utilizzati per l'installazione di sistemi fognari. Nella letteratura tecnica e nel design, questi tubi sono stati indicati con un diametro interno, che è denotato Dвн. Ora più spesso usati tubi fatti di materiali polimerici. Per loro, il diametro esterno è già indicato con il DN di designazione.

Nella progettazione e nell'installazione di questa esigenza prestare particolare attenzione. Entrambi i valori di diametro svolgono un ruolo importante a seconda del lavoro svolto. Quando si effettuano i calcoli, viene preso in considerazione il diametro del tubo nella sua parte interna, mentre con il montaggio diretto, il diametro esterno arriva al primo ruolo. È da lui che respingono, quando è necessario osservare le distanze normative verso altre comunicazioni, specialmente quando si posano condotte al di sotto della superficie della terra.

Poiché i tubi hanno una vasta gamma, i prodotti con lo stesso diametro interno possono avere una sezione esterna diversa e viceversa. Tutto dipende dallo spessore del muro. I tubi utilizzati nelle fognature a pressione o nel terreno sotto l'influenza di carichi esterni di grandi dimensioni, aumentano lo spessore delle pareti. Conoscendo il diametro esterno del prodotto tubolare e lo spessore della parete, è possibile calcolare il valore della sezione trasversale interna. Per questo, è necessario sottrarre due spessori di parete dal DN.

Diametri di tubi per fognatura di materiali diversi

• I tubi di plastica delle fognature negli ultimi tempi trovano sempre più la loro applicazione. Senza problemi, sostituiscono i prodotti in ghisa presenti sul mercato da più di un decennio. Tali prodotti hanno vantaggi comparativi, un vasto assortimento e sono facili da installare. La gamma di tubi in plastica offerti per le dimensioni di acque reflue domestiche in sezioni trasversali di 32, 50 e 110 mm. Una grande varietà di parti sagomate facilita il collegamento dei prodotti. Quando si uniscono tubi sulle prese, sono fornite guarnizioni in gomma che impediscono la formazione di perdite. La connessione dei prodotti tra loro e gli accessori è dovuta non solo alle prese, ma anche alla saldatura, che viene effettuata da installazioni speciali. Tali tubi bene passano scoli. Inoltre, sono durevoli e non si verificano incidenti gravi con la loro partecipazione. Le reti di fognatura esterne sono montate da tubi con un diametro di 110 mm.
• Ora i tubi in PVC sono ampiamente utilizzati. Sono caratterizzati da elevata resistenza all'usura, lunga durata. Inoltre, i prodotti hanno una buona larghezza di banda. Praticamente oggi occupano un posto di rilievo nell'installazione di sistemi fognari. Oltre alle dimensioni più diffuse nelle sezioni da 32, 50 e 110 mm, il diametro dei tubi in PVC potrebbe essere maggiore. Quando si installano tubazioni di scarico all'esterno degli edifici, vengono utilizzati prodotti con un diametro compreso tra 110 e 500 mm e le pareti possono avere uno spessore massimo di 15 mm. Naturalmente, le tubature con tali caratteristiche sono previste per la costruzione di condotte per l'uso principale.

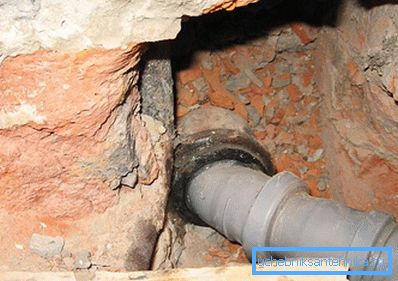

• I buoni vecchi tubi in ghisa, anche se stanno diventando obsoleti, sono ancora usati oggi. Vengono raramente utilizzati per l'installazione in interni, ma quando si trovano reti esterne tali prodotti sono ancora presenti. I moderni tubi in ghisa sono realizzati mediante fusione. Resistono bene alla corrosione e hanno un rivestimento interno che riduce al minimo il flusso di rifiuti. I tubi sono collegati tramite prese usando polsini o o-ring. I diametri di ghisa sono standard. I diametri medi sono determinati dalle dimensioni nella sezione entro 50-300 mm. Durante la posa delle linee del tronco, i diametri aumentano fino a 1200 mm.

Suggerimento: Per determinare il diametro del tubo, è necessario osservare il segno di superficie. Il valore desiderato è scritto alla fine del testo in numeri.

Diametri dei tubi per gli impianti idraulici

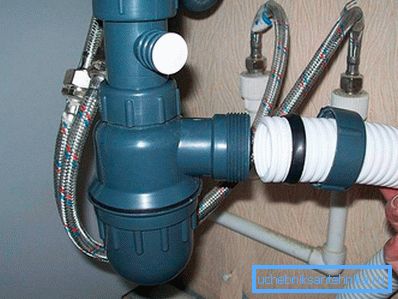

• Insieme a un lavabo o un lavello, sono disponibili raccordi che possono essere collegati a tubi da 40, 50 mm. Su questa base, il più razionale sarebbe quello di deviare da questi dispositivi sanitari O 50 mm. Tale tubo normalmente passerà il volume d'acqua richiesto.
• Tra gli impianti idraulici, solo il bagno ha bisogno di un tubo di scarico Ø 110 mm. In questo caso, questa condizione deve essere soddisfatta. Inoltre, il tubo che drenerà la toilette dalla toilette dovrebbe essere il più corto possibile ed essere più vicino al montante. Per collegare la parte di scarico della tazza del gabinetto al tubo di diramazione, è necessario ricorrere all'aiuto di una parte sagomata speciale (solo nel caso in cui sia impossibile agganciare il water con esso), che si chiama corrugazione. Ha polsini che impediscono le perdite e gli odori sgradevoli.
• Come è noto, un notevole volume di liquido fuoriesce dal bagno. Allo stesso tempo, il tubo di scarico ha un diametro piccolo - 50 mm. Il fatto è che la portata ha un ruolo qui. Attraverso il foro degli scarichi di piccolo diametro scorrerà un piccolo volume per unità di tempo. Inoltre, la griglia esistente riduce ulteriormente la portata, per cui non è necessario un flusso maggiore per il tubo di scarico.
• Come dimostra la pratica, in cucina si possono trovare contemporaneamente oltre al lavello e anche due auto - lavastoviglie e lavaggio. Se il tubo di O 50 mm si dovesse allontanare dal lavello, un piatto con una sezione di 40 mm dovrebbe uscire dalla lavastoviglie e 32 mm dall'unità di lavaggio. Per loro, viene utilizzato un solo tubo di scarico O 50 mm, da cui partono le uscite verso i dispositivi. I tubi di scarico vengono inseriti in questi rubinetti e, se necessario, vengono utilizzati i polsini.
• La cabina doccia differisce dal bagno in quanto nel primo caso il volume d'acqua in uscita è piccolo. Quando si fa la doccia, gli scarichi per unità di tempo vengono assegnati esattamente quanto entra nell'annaffiatoio. In questo caso, il vassoio idraulico ha un foro uguale a quello del bagno. I raccordi sono fissati alla cabina doccia, compreso il tubo di scarico, che può avere un diametro da 32 a 50 mm. Da qui una conclusione - per la rimozione di scarichi c'è abbastanza un prodotto con una dimensione in sezione di 50 mm.

Una così vasta gamma di tubi per fognatura non dovrebbe creare problemi per il proprietario dei locali quando si sceglie il prodotto giusto per drenare i liquami dal dispositivo sanitario.

video

Questo video mostra come sono ancorati i tubi di scarico di diversi diametri:
