Diametro esterno del tubo: tutto quello che devi sapere

Quando si tratta della progettazione di sistemi fognari, di calore e di acqua, uno dei compiti più importanti può essere definito la corretta selezione della condotta. Questo si riferisce non solo al materiale, ma anche alle sue dimensioni, in particolare il diametro esterno dei tubi.

Che cosa influenza la dimensione

Il compito principale di qualsiasi oleodotto è il trasporto di liquidi (gas), così si può descrivere brevemente il principio di funzionamento di qualsiasi sistema in casa (fognature, riscaldamento, gasdotto, ventilazione, ecc.). Di conseguenza, il criterio principale per l'efficacia del suo lavoro è il throughput, cioè la quantità di liquido o gas che passa attraverso la sezione per unità di tempo.

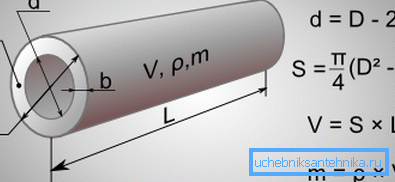

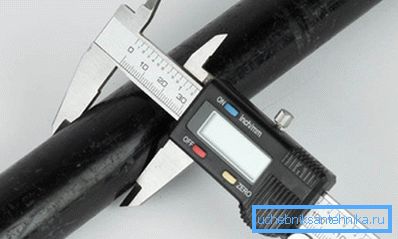

Nella fase di pianificazione, di solito si tiene conto del diametro esterno e interno del tubo. Influenza interna direttamente sul throughput e la differenza tra esterno e interno può essere valutata sullo spessore della parete e quindi sulla forza.

Questo è particolarmente importante quando si progettano impianti di riscaldamento, impianti idraulici, perché lavorano in modalità pressione. Se si tenta di risparmiare e utilizzare la conduttura per l'acqua fredda nell'impianto di riscaldamento, nel prossimo futuro dovrà essere modificata.

A prima vista, non dovrebbero sorgere problemi, è sufficiente solo prestare attenzione all'etichettatura. In realtà, ci sono alcune trappole in questa materia, perché non è la metrica, ma viene spesso utilizzato il sistema di design in pollici.

Caratteristiche di designazione del diametro

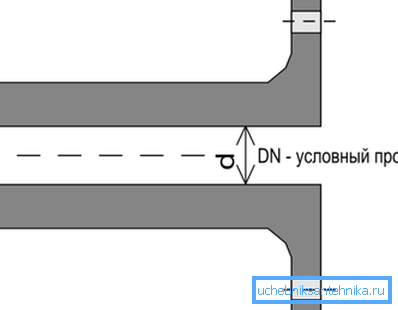

Oltre alle dimensioni specificate nei normali millimetri o pollici, viene utilizzato anche il concetto di diametro nominale, in altre parole la dimensione del lume. Quindi, a prima vista innocente, l'entrata nella forma del diametro esterno del tubo Du25, inizialmente porta un errore, perché l'acronimo DU è usato esclusivamente come una dimensione interna.

Lo stesso vale per la designazione del diametro esterno del tubo Du32, in questo caso, il prefisso "Do" o la parola outer devono essere rimossi. In caso contrario, il negozio può impiegare più di un'ora a cercare di trovare una dimensione inesistente.

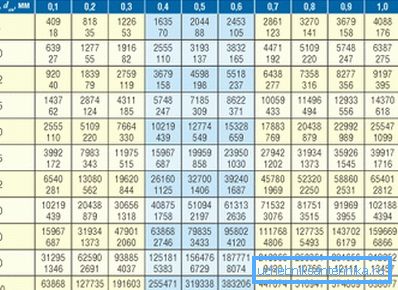

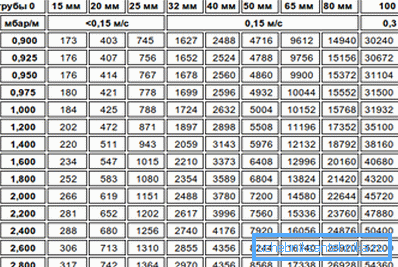

Fai attenzione! Usando il valore di Du, puoi stimare approssimativamente il throughput. Inizialmente, vengono selezionati in modo che ogni valore successivo dia un aumento del throughput di un valore compreso tra il 60% e il 100%.

Quando si lavora con materiali diversi, ad esempio, quando si sostituisce parte della vecchia rete fognaria in ghisa alla plastica. Le istruzioni per la realizzazione di lavori idraulici, di norma, si concentrano sulla tecnologia, senza prestare particolare attenzione alla selezione delle dimensioni standard. Problemi con diversi sistemi numerici possono verificarsi anche tra esperti artigiani.

Tubo in polipropilene

Può essere utilizzato per l'installazione di impianti di riscaldamento e impianti idraulici. Di norma, viene scelta una dimensione compresa tra 20 e 110 mm, sebbene quest'ultima non sia praticamente utilizzata nelle case private. I parametri del prodotto finito devono essere conformi a GOST R 52134-2003.

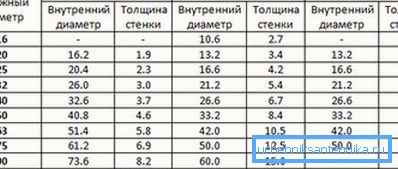

Quando si sceglie di tenere conto del diametro esterno dei tubi in polipropilene. Il fatto è che lo spessore delle pareti varia a seconda della marca. Quindi, per il marchio PN10, il diametro esterno 32 corrisponderà al diametro interno - 26,0 mm. E per il marchio PN20, aumentando lo spessore della parete, il DN scenderà a 21,2 millimetri.

Quando si sceglie è importante non confondere le dimensioni esterne ed interne. Quindi, se la domanda è se è richiesto un diametro del tubo di 32 mm, esterno o interno, allora è più probabile che sia esterno. Dopo tutto, Du 32 semplicemente non esiste, il valore più vicino è 32.6.

Fai attenzione! Se tutto il lavoro è fatto a mano, è meglio che tutti gli elementi siano dello stesso produttore e dello stesso lotto. A causa di ciò, i parametri esterni e interni si abbinano perfettamente tra loro.

È possibile citare dati medi sui tubi in PP più comuni. Quindi, per l'installazione del riscaldamento è più spesso utilizzato nella gamma di dimensioni di 20 - 32 mm. lo spessore dei tubi di riscaldamento supera raramente i 50 mm. (Vedi anche l'articolo Tipi di tubi di scarico e connessioni: caratteristiche.)

Tubi in acciaio e ghisa

Nell'ambito di un articolo, è semplicemente impossibile menzionare tutte le dimensioni dei fotogrammi, poiché ce ne sono centinaia e anche in base alla modalità di produzione:

• conduttura laminata a caldo. Lo standard GOST 8732-78 afferma che i diametri esterni dei tubi in acciaio prodotti da questa tecnologia variano nel range di 20 - 550 mm (circa 70 misure standard). Se prendiamo in considerazione anche l'interno, è possibile selezionare diverse centinaia se non migliaia di dimensioni, perché è necessario tenere conto dello spessore della parete;

• noleggio a freddo. GOST 8734-75 identifica più di 70 dimensioni e la situazione è la stessa degli analoghi a tubi laminati a caldo, ovvero lo spessore delle pareti varia su un ampio intervallo.

Tenete a mente l'intera gamma, ovviamente, non è necessario. Abbastanza per navigare almeno nelle dimensioni più comuni. È bene tenere a mente, ad esempio, il diametro interno ed esterno dei tubi di acciaio, che vengono utilizzati per organizzare l'approvvigionamento idrico.

Ma il mistero principale per molti è la decodifica delle designazioni in pollici. Questo è particolarmente importante se la connessione è filettata, anche se un leggero disallineamento non ti consente di creare un giunto sigillato, in futuro questo può portare a perdite.

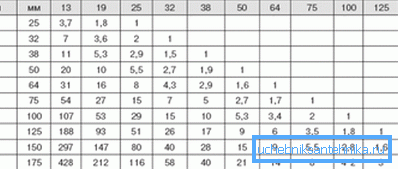

Conoscendo la marcatura in pollici, puoi giudicare il diametro della filettatura e il DN. Pertanto, il diametro esterno del tubo 3 4 indica che Du è uguale a 20 mm, filettato - 25,9 - 26,2.

Per quanto riguarda la ghisa, tutto è molto più semplice, utilizzando 3 dimensioni principali: 150, 100 e 50 mm. In questo caso, il criterio condizionale è il passaggio condizionale, ovvero la pipeline Du. Nella vita di tutti i giorni, la ghisa viene utilizzata per organizzare lo smaltimento dei rifiuti, di norma la dimensione standard è 100 o 150 mm.

Pipeline VGP

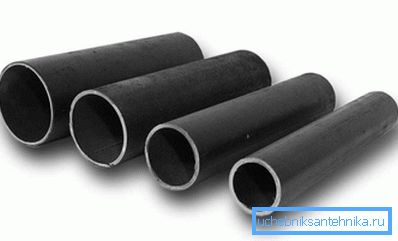

La sigla VGP sta per gasdotto idrico. L'acciaio è utilizzato per la produzione e può essere utilizzato non solo come tubo per l'impianto idraulico esterno, ma anche per la posa di un gasdotto.

L'intera gamma di condotte in acciaio VGP è determinata dallo standard GOST 3262-75. La designazione significa interno, o piuttosto Du, mentre conoscendo lo spessore del muro, è possibile calcolare lo spessore della pipeline. Pertanto, la designazione VGP Du15 significa che Du è uguale a 15 mm.

Il diametro esterno del tubo di acciaio 22 mm consente di confrontarlo con il VGP Du15, poiché il suo spessore è di 21,3 mm. Ma allo stesso tempo, l'analogo elettrosaldato ha un gioco molto più ampio (da 18 a 20 mm, a seconda dello spessore della parete). Questa differenza è dovuta alle condizioni operative del sistema.

Separatamente, vale la pena considerare le designazioni in pollici delle condotte AIV. Qui la relazione tra le dimensioni è la seguente.

Il diametro esterno del VGP del tubo dipende dallo spessore della parete, in totale viene prodotto in 3 versioni:

• luce;
• comune;
• rinforzato.

Ad esempio, quando Du 40 nell'intervallo indica Dn 48,0 mm. Lo spessore della parete va da 3.0 (versione leggera) a 4.0 mm (versione rinforzata). La versione rinforzata viene utilizzata per i sistemi che funzionano ad alta pressione.

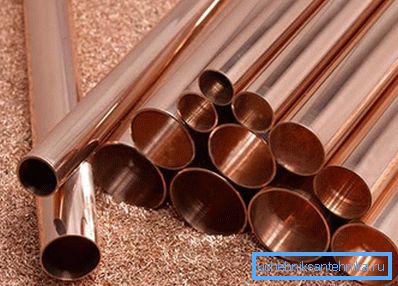

Tubi di rame

Nonostante la popolarità della plastica, il rame viene ancora utilizzato per organizzare impianti idraulici e di riscaldamento (anche se il prezzo è più alto). Per quanto riguarda la designazione delle dimensioni, è possibile riscontrare l'uso di sistemi di numerazione sia in pollici che in metrica. Per quanto riguarda lo standard, la gamma di prodotti è data in GOST 617-2006.

Il nuovo standard si basa sulla designazione metrica delle dimensioni, quindi, ad esempio, la vecchia designazione da 3/8 di pollice è stata sostituita da due dimensioni (6 e 7 mm). In generale, solo i prodotti laminati a freddo danno circa 70 - 80 formati standard, e questo se si tiene conto solo dello spessore.

Quando si sceglie la pipeline giusta, è possibile che si verifichino le seguenti indicazioni di dimensione:

• pollici. In questo caso, la designazione, ad esempio ,? pollici indicheranno solo la dimensione esterna;
• frazionata. Nel formato di registrazione 14/12, il numero 14 mostra il diametro esterno e 12 indica il diametro interno;
• frazionale che indica lo spessore della parete, ad esempio 14/1. In questo caso, il numero 14 indica Dn e 1 - spessore della parete.

Riassumendo

Nell'ambito di un articolo è difficile coprire tutti i dettagli della marcatura dei prodotti laminati per tubi. Tuttavia, le informazioni proposte aiuteranno a navigare quando si sceglie il gasdotto giusto, il che significa che il rischio di perdite sarà ridotto al minimo.
