Diametro interno dei tubi: il parametro più importante nella

Tale valore come il diametro interno dei tubi consente un calcolo accurato della capacità di produzione di varie comunicazioni ingegneristiche. Questo parametro è standardizzato, quindi semplifica notevolmente il lavoro dei progettisti.

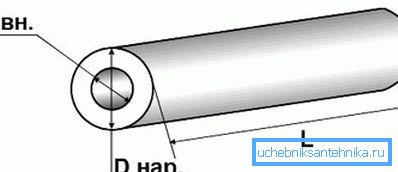

Tutte le variazioni dei parametri

La sezione è standardizzata in diverse varietà:

1. Il passaggio condizionato è designato come Dy o Du. Questo parametro è calcolato in millimetri o in pollici - per l'acciaio (quindi è arrotondato).
2. Il diametro nominale è essenzialmente uguale al primo parametro. È contrassegnato come Dn / Dn.
3. La dimensione esterna indicata da Dh.
4. Il diametro interno dei tubi di acciaio (D) e le loro controparti polimeriche è il valore più importante.

Oltre ai parametri sopra indicati, lo spessore della parete del materiale (h) viene utilizzato anche nei calcoli.

Qual è il pass condizionale

Il passaggio nominale è approssimativamente uguale alla sezione trasversale dello spazio tra i tubi. Durante la progettazione, viene calcolato in modo che la larghezza di banda della rete sia sufficiente.

Fai attenzione! Graduazione di valori condizionali definiti dallo standard. Vengono calcolati in modo che la capacità del sistema da un passaggio all'altro aumenti del 60/100%.

La loro dimensione è regolata dalle interfacce GOST 28338/89 "delle tubazioni e dei loro accessori. Righe di dimensioni nominali. Di seguito è riportata la graduazione dal documento.

Decifrare il concetto

Il termine "passaggio condizionale" è stato introdotto per preservare il valore dello spazio per le comunicazioni, creando condizioni per i calcoli di progettazione.

Fai attenzione! L'istruzione significa con questo concetto arrotondato per difetto ai valori delle serie standard della sezione di lavoro media. Tuttavia, il diametro interno effettivo del tubo è 30 mm, ecc., Di regola, non è uguale all'analogo nominale.

Quindi, per materiali con una dimensione esterna di 160 e uno spessore di parete di 8, la dimensione effettiva all'interno è 144, con pareti di 6 - 150. Ma lì e là la dimensione nominale è 150.

Vera sezione interiore

1. Lo spazio di lavoro effettivo degli elementi dipende dallo spessore delle loro pareti.
2. Nella maggior parte dei casi, i materiali di condotte per acqua e gas sono contrassegnati all'interno, gli altri tipi - all'esterno.
3. I prodotti in acciaio, basati sulla tecnologia della sua produzione, hanno le stesse dimensioni esterne.
4. Al fine di garantire l'affidabilità del sistema di alimentazione dell'acqua azionato ad alta pressione, lo spessore delle pareti dei suoi elementi deve essere aumentato. Procedendo da questo, le loro dimensioni di lavoro saranno diverse dal passaggio condizionale.

Ad esempio, la rete con un indicatore esterno di 275 e uno spessore di parete di 9, ha una dimensione interna reale di 257. E il diametro interno nominale del tubo in PVC è 250 mm, che è determinato dal valore più vicino della serie standard.

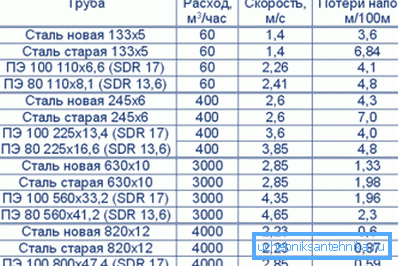

Di seguito è riportata una tabella delle dimensioni dei prodotti in acciaio e la loro corrispondenza con le tubature dell'acqua in plastica agli analoghi. Ti permetterà di selezionare accuratamente gli analoghi durante la progettazione di un sistema combinato.

Da esso si può vedere, per esempio, che il diametro interno del tubo metallo-plastica 20 corrisponde ad un analogo in acciaio con una dimensione esterna di 26.

Definire l'area di lavoro dell'elemento

Determinando accuratamente la permeabilità delle parti, è possibile calcolare la quantità di materia trasmessa da loro sulla rete.

Calcolo della comunicazione incrociata per l'acqua fredda

Quanta sostanza manca per unità di tempo determinerà il diametro interno del tubo di 25 mm.

La permeabilità dei prodotti dipende da quanto segue.

1. Il suo spazio di lavoro. Se è troppo piccolo, la resistenza idraulica delle pareti del sistema aumenterà e il flusso del mezzo di lavoro si indebolirà.
2. Pressione nelle comunicazioni di ingegneria.
3. Lunghezze di comunicazione. Più lungo è, l'attrito che indebolisce il flusso è più forte.
4. Il grado di scorrevolezza del materiale. Più è alto, più velocemente la sostanza si muove attraverso il sistema.
5. L'età degli elementi, cioè il volume dei depositi sulle loro pareti. Il prezzo del sistema di materiali usati sarà piccolo, ma l'efficienza diminuirà.
6. Il numero di transizioni nella comunicazione da una dimensione all'altra, così come i turni.

Per un sistema domestico, è possibile applicare una formula semplice. Per calcolare la sezione trasversale interna ottimale degli elementi, è necessario conoscere il costo dell'acqua e la portata:

D = v (4-P-1000 /? • v).

qui:

• P sta per flusso d'acqua;
• ?= 3,14;
• v è la velocità di movimento dell'ambiente di lavoro, è 0,7 / 1,2 m / s. in analogico con una sezione fino a 32 mm e 1,5 / 2 m / s. nei prodotti più espressivi.

Analoghi di riscaldamento

Quando è necessario eseguire l'installazione del sistema di riscaldamento con le proprie mani, è necessario calcolare la permeabilità necessaria dei suoi elementi in modo che in inverno tutti i soggiorni siano riscaldati uniformemente.

Per il calcolo dei prodotti per il riscaldamento avere la seguente formula:

D = v (? • Q) / (v • Dt).

I personaggi qui significano:

• D è il valore desiderato;
• numero? è uguale a 3,14;
• Q è il flusso di calore in kW;
• v è la velocità dell'ambiente di lavoro, in m / s .;
• Dt è la differenza di temperatura (gradi Celsius) sulla rete di input / output.

Così puoi scoprire, ad esempio, il diametro interno del tubo metallico-plastico 16 per il sistema di riscaldamento a pavimento.

conclusione

Il valore dello spazio condizionale del materiale è molto importante. L'efficacia e la durata del lavoro delle comunicazioni ingegneristiche dipende dalla correttezza della sua scelta (vedere anche l'articolo "Discussione sul tubo - Caratteristiche e metodo di taglio).

Il video in questo articolo contiene ulteriori informazioni sull'argomento.
