Dimensioni dei tubi di plastica in conformità con le norme

In base a quali documenti normativi vengono prodotti i tubi polimerici? Che tipo di plastica è stata usata per la loro fabbricazione? Infine, quali diametri di tubi di plastica sono previsti dagli attuali standard russi? Proviamo a rispondere a queste domande.

Elenco di

Per prima cosa, diamo un'occhiata all'elenco dei materiali.

• Il cloruro di polivinile viene utilizzato per la produzione di acque reflue a pressione e a flusso libero. Le tubature dell'acqua di questo polimero non sono molto diffuse a causa della combinazione di fragilità e bassa (non più di 60 ° C) di temperatura di lavoro.
• Il polietilene viene utilizzato principalmente per l'installazione di tubi di mandata di acqua fredda. Le limitazioni di temperatura per questo polimero sono ancora più severe che per il PVC: il polietilene inizia ad ammorbidirsi già a 45-50 gradi.

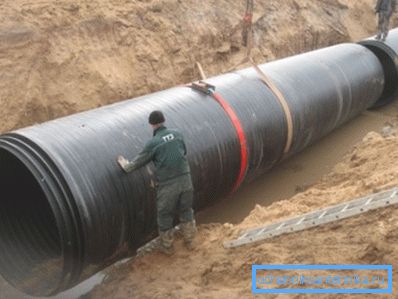

Fai attenzione! I tubi di plastica di grande diametro usati come fogne sono per lo più lo stesso polietilene.

• Il polipropilene, al contrario, è molto resistente al calore. La gamma di temperature di funzionamento fino a +95 ° C consente di utilizzarlo per il riscaldamento e la fornitura di acqua calda. Oltre alle condotte a pressione, la plastica viene utilizzata per la costruzione di sistemi fognari.

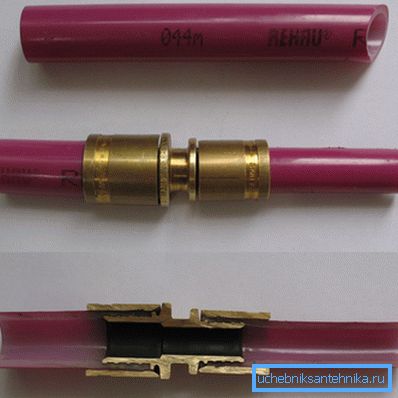

• Il polietilene reticolato è anche usato per questi scopi: la formazione di legami incrociati tra molecole polimeriche cambia radicalmente le sue proprietà fisiche.. Il prezzo del materiale, ovviamente, è notevolmente superiore a quello del comune polietilene.

norme

La tabella dei diametri dei tubi di plastica destinati a rifornimento idrico, sistemi di riscaldamento, fognature a pressione, ecc., È contenuta in GOST 52134-2003.

Ma con il drenaggio gravitazionale la situazione è molto più divertente: gli standard russi regolano la gamma solo per il polietilene e GOST 22689.1-89 prevede tre dimensioni: 50, 90 e 110 mm. Le tubazioni free-flow in PVC e polipropilene sono fabbricate in base alle condizioni tecniche e sulla base dei contratti stipulati con i clienti.

Ritorniamo a GOST 52134-2003. Secondo il documento, la marcatura di tubi di plastica per condotte a pressione può includere:

• La pressione di esercizio massima consentita a una temperatura di 20 ° C. È indicato dalle lettere PN e indicato nelle atmosfere.
• Parametro SDR che descrive il rapporto tra diametro esterno e spessore della parete. Più alto è il suo valore, minore è la resistenza alla trazione del gasdotto.
• Il diametro esterno e lo spessore della parete.
• Un'indicazione del materiale con cui è realizzato il prodotto. Di norma, viene utilizzata la seguente notazione:

Fai attenzione! Questo è un elenco incompleto di materiali descritti dallo standard. Omettiamo deliberatamente esotici come cloruro di polivinile clorurato o polibutene semplicemente perché le probabilità di incontrarli presso il negozio di ferramenta tendono a zero.

Quindi, andiamo alla dimensione. Purtroppo, dovremo solo definire i loro confini e non fornire un elenco completo.

Cloruro di polivinile

Il diametro minimo specificato nello standard PVC-U è 12 millimetri. Massimo: 1000. Lo spessore della parete varia da 1,5 a 30,6 mm.

Fai attenzione! L'assortimento indicato nella norma non significa che tutti i prodotti presenti sul mercato russo corrisponderanno esattamente alle dimensioni indicate in esso. Non solo ci sono molti prodotti specifici realizzati secondo le specifiche, non bisogna dimenticare le importazioni. Ad esempio, un documento di plastica da 70 mm non viene fornito; tuttavia, i fornitori cinesi lo offrono.

polietilene

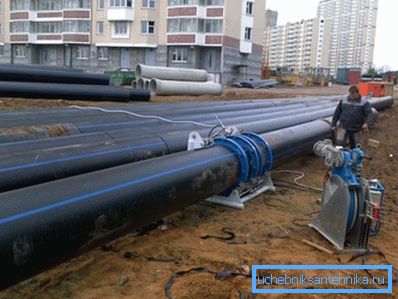

Come già accennato, questo polimero è utilizzato in modo massiccio per la costruzione di condotte idriche.

Oltre alle proprietà dielettriche e all'eccezionale resistenza ai fluidi aggressivi, il polietilene è conveniente in quanto mantiene la sua elasticità a temperature negative. Il movimento del terreno, la formazione di un blocco di ghiaccio nella condotta e altri problemi, fatali per l'acciaio e la ghisa, in questo caso causeranno solo una deformazione temporanea con un ritorno alle dimensioni e alla geometria precedenti dopo l'eliminazione del fattore che la causa.

Che mi dici delle dimensioni?

• Il diametro minimo è di 16 mm. Il massimo è 1600.
• Lo spessore della parete varia da 2 a 61,5 mm.

polipropilene

Il diametro esterno minimo ha un tubo di plastica di 10 mm. La dimensione massima è di nuovo 1600. Lo spessore della parete varia da 1,3 a 61,2 mm.

Polietilene reticolato

Il diametro varia da 10 a 250 millimetri, le pareti possono avere uno spessore da 1,3 a 34 mm.

Aree di applicazione

E ora torniamo ad un'area più pratica. Quali taglie dovresti usare per costruire il tuo sistema di approvvigionamento idrico, riscaldamento o fognature?

Approvvigionamento idrico, riscaldamento

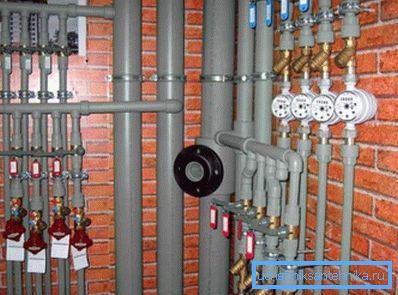

• Il tubo di plastica da 16 mm viene utilizzato per collegare da uno a tre impianti idraulici (rubinetti, box doccia, water, ecc.). Può anche essere utilizzato per la posa in un pavimento caldo (come solitamente viene usato il polietilene reticolato) o per il riscaldamento dei collettori.

• 20 mm sono sufficienti per distribuire l'acqua in tutto il cottage con 4-6 impianti idraulici e per far funzionare un impianto di riscaldamento a circolazione forzata, servendo una casa con una superficie fino a 100 m2.
• 25 mm sono usati come colonne montanti per il riscaldamento e l'approvvigionamento idrico in case con un'altezza non superiore a 5.
• Un diametro di 32 mm è tipico per i montanti degli edifici di grattacieli e per l'imbottigliamento di acqua e riscaldamento con un piccolo numero di appartamenti.
• 40 mm - imbottigliato in un condominio o in un cottage con un sistema di riscaldamento gravitazionale (a gravità).

rete fognaria

Per i sistemi di scarico non a pressione, la seguente distribuzione delle dimensioni è caratteristica:

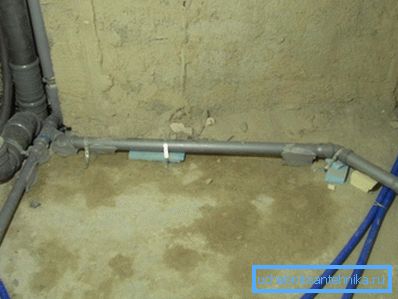

• Il tubo di plastica da 50 mm viene utilizzato per collegare 2 - 3 lavandini, lavelli, docce, ecc. In breve, qualsiasi impianto idraulico, ad eccezione delle scodelle.

Importante: per il collegamento contemporaneo di vasche da bagno e docce, viene utilizzato un tubo di plastica da 75 mm e oltre. Qual è il motivo dell'istruzione? Con il fatto che quando si scarica il bagno completo, la fogna da 50 mm sarà riempita; il normale scarico dalla doccia non sarà discusso.

• Il tubo di plastica da 90 mm viene usato in modo relativamente raro, principalmente - per il collegamento di installazioni di water. Ma il 110 mm, al contrario, è molto richiesto: questo diametro è usato per collegare la toilette, le colonne montanti delle fogne e le assi del tetto (rami orizzontali che collegano i montanti).
• 150 - 600 mm sono usati come pozzo di scarico e per il trasporto di acque reflue tra i pozzi.
• Un diametro di 600 mm è tipico per i collezionisti che uniscono gli scarichi dell'intera area della città.

conclusione

Speriamo che il nostro materiale aiuti il ​​lettore a scegliere la soluzione ottimale per l'installazione di comunicazioni nella sua casa o appartamento.

Come sempre, il video in questo articolo offrirà ulteriori informazioni. Buona fortuna!
