Dimensioni dei tubi di plastica per fognatura: gost e gamma

Quali dimensioni dei tubi di plastica per le fognature sono stabilite dagli attuali documenti normativi? Per quale scopo vengono utilizzati tubi di varie dimensioni? Quale delle plastiche offerte dal mercato moderno è preferibile?

Scopriamolo.

Tipi di plastica

Per cominciare, quali sono, in realtà, i tubi di plastica per i sistemi fognari.

La lista è piccola:

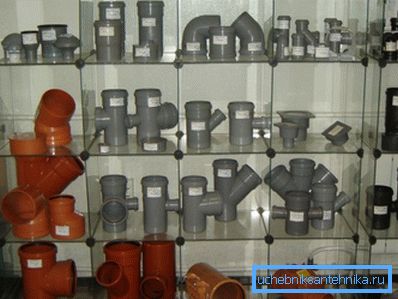

• Polivinilcloruro non plastificato (NPVH, più spesso - solo PVC) - l'indiscusso leader in termini di produzione;
• Un po 'meno si può trovare nella vendita di acque reflue in polipropilene;
• Il polietilene è un outsider: non tutti i negozi lo offriranno a te.

Come funziona il prezzo di questi materiali? Prendiamo come esempio un tubo molto lungo 2 metri e 110 mm di diametro.

Nuance: il confronto non è del tutto corretto. I tubi in esso coinvolti si differenziano per lo spessore delle pareti, il che influisce sul costo di produzione.

Qual è la differenza pratica tra le diverse materie plastiche?

Quale dovrei scegliere quando installo il liquame con le mie stesse mani?

• Il polipropilene è più resistente all'usura, più duro e, con lo stesso spessore delle pareti, ha una maggiore rigidità degli anelli rispetto alle soluzioni concorrenti.
• Il polietilene è più elastico e smorza perfettamente le vibrazioni acustiche. Rompere un tubo del genere è quasi impossibile; le piegature sono consentite durante l'installazione, distruttive per altre materie plastiche. Lo svantaggio è minore resistenza alle alte temperature.

Documenti normativi

Ora vediamo quali lunghezze e diametri dei tubi di plastica delle acque reflue sono stabiliti negli attuali documenti normativi.

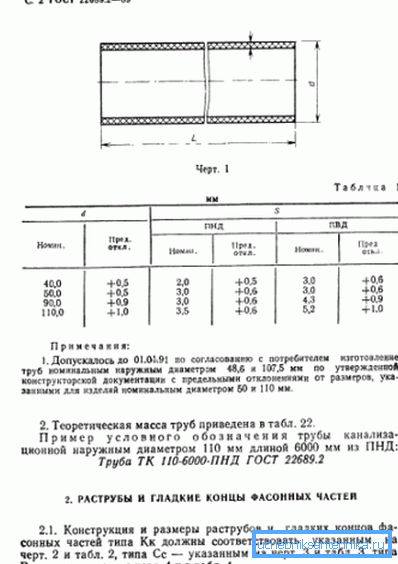

GOST 22689.2-89

Questo GOST produce tubi e raccordi in polietilene.

Noi, naturalmente, siamo interessati principalmente alle dimensioni.

• I tubi sono disponibili in lunghezze diritte di 8, 6, 5,5, 3 e 2 metri.
• Lo spessore della parete varia da 2 a 5,2 millimetri.
• Il tavolo dei diametri dei tubi di plastica per fognatura, francamente, non colpisce con una ricchezza di scelta. Ci sono quattro taglie nella lista: 40, 50, 90 e 110 millimetri.

TU 4926-002-88742502-00

I prodotti in polipropilene non sono fabbricati secondo GOST, ma secondo le specifiche. Cosa dicono le TU attuali?

La lista di possibili lunghezze di segmenti retti ci sembrerà familiare: 8, 6, 5,5, 3 e 2 metri.

Tuttavia: in coordinamento con il cliente è possibile realizzare tubi di altra lunghezza. I valori minimi e massimi non sono limitati, ma il buon senso impone che è estremamente scomodo trasportare tratti di lunghezza superiore a 12 metri da qualsiasi trasporto esistente.

I diametri dei tubi di scarico in plastica e lo spessore delle pareti possono assumere i seguenti valori:

PVC

Con il PVC la situazione è piuttosto comica.

Come documento normativo che regola la produzione, i venditori indicano:

1. GOST 1898-2001, nessun segno del quale non era liberamente disponibile. No, l'autore non afferma che questo standard non esiste; ma non un singolo certificato di conformità sui siti Web di produttori e rivenditori.
2. GOST R 51613-2000 relativo ai tubi a pressione. Naturalmente, nulla impedisce l'uso di un tubo di pressione con un raccordo svasato per acque reflue a flusso libero; tuttavia, le merci prodotte secondo questo standard saranno ovviamente più costose: maggiore resistenza significa maggiore spessore delle pareti.

1. Inoltre, gli standard di costruzione dipartimentali VSN 48-96 forniscono le dimensioni dei tubi di scarico in plastica per le reti di ingegneria interna degli edifici residenziali e pubblici.. Fortunatamente, almeno in questo documento sono menzionate le vere e proprie condotte non a pressione a campana di NPVH.

Esaminiamo i documenti.

GOST R 51613-2000

• I tubi vengono prodotti in lunghezze rettilinee da 4 a 12 metri con una molteplicità di 0,25 m (4,0, 4,25, 4,50 e così via).
• Lo spessore della parete varia da 1,5 a 23,2 mm.
• Il diametro può assumere valori compresi tra 10 e 315 mm. Sono presenti valori di 50, 90, 110, 150 e 200 mm, a indicare che i tubi sono compatibili con il raccordo per le acque reflue a flusso libero.

BCH 48-96

Quando studiamo questo documento stiamo aspettando un'altra sorpresa. Tra le altre cose, contiene un manuale di approvvigionamento che raccomanda i prodotti di un produttore molto specifico: OAO NPO Plastic. L'elenco delle taglie non descrive i requisiti per i prodotti prodotti, ma. gamma di articoli da acquistare.

Bene, e quel pane.

Diamo queste informazioni per intero, senza fatture:

• Le lunghezze dei tubi e degli ugelli sono 345, 360, 370, 410, 450, 457, 465, 515, 535, 870, 970, 1125, 1215, 1255, 1315, 1500, 2000, 2485, 2605, 2620, 2650, 4000 e 5240 mm. A giudicare dalle dimensioni, stiamo parlando dell'ordine per diversi progetti di case molto specifici.
• Il diametro utilizzato dei tubi di plastica per i liquami è piuttosto tradizionale per le reti interne: 50, 90 e 110 millimetri.

Nel frattempo nel mondo reale

Caro lettore, sei confuso? Lascia che ti liberi dalla prigionia delle illusioni e ti mostri un vero assortimento di un paio di aziende specializzate nella produzione di acque reflue.

Ecco la gamma di prodotti fabbricati dalle società del Gruppo AquaMaster dal cloruro di polivinile non plastificato.

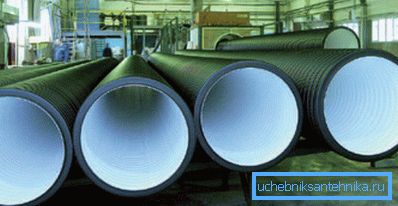

Ma l'elenco dei diametri di tubi in polietilene Korsis Plus, utilizzati nella costruzione di fognature:

• 1200
• 1400
• 1600
• 2000
• 2200
• 2600 mm.

Curiosamente: la struttura di questi tubi è molto diversa dal solito per noi. Basti dire che sono a doppio strato, con strati interni esterni lisci e lisci.

Aree di applicazione

Infine, scopriamo dove vengono utilizzate le fognature di vari diametri.

Diametro 50 mm utilizzato per collegare tutti gli apparecchi sanitari, ad eccezione del bagno. Inoltre, nelle case di alcuni progetti, questo diametro ha montato i tubi di scarico della cucina.

90 mm vengono utilizzati per il collegamento di alcuni tipi di water (prima di tutto - montaggio a filo).

110 mm - la dimensione standard più diffusa: dal collegamento di una tazza del gabinetto alla posa di alzate e persino ai letti di tavole che uniscono diversi riser.

150 - 200 mm utilizzato per la posa di rilasci nel pozzo di condomini.

250 - 600 mm - tubi che collegano i pozzi fognari.

600 e oltre - collezionisti che raccolgono acque reflue da intere aree.

conclusione

Speriamo che la nostra conoscenza degli oscuri segreti dei documenti normativi esistenti e del loro complesso rapporto con la produzione reale sia utile per il lettore. Come al solito, ulteriori informazioni possono essere trovate nel video in questo articolo.

Buona fortuna!
