Dimensioni dei tubi in cemento amianto e loro applicazione

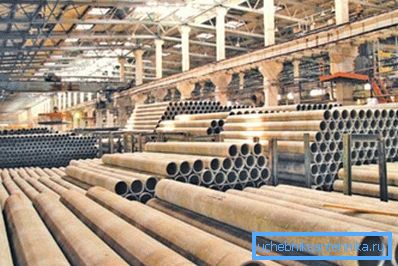

Attualmente, tutte le dimensioni di tubi in cemento-amianto con diametro di 100-500 mm sono costantemente richieste nelle costruzioni civili e industriali, per il trasporto di liquidi o come elementi di varie strutture. Tutti sono classificati in base agli standard statali: pressione secondo GOST 539-80 e senza pressione secondo GOST 1839-80, pertanto, questo determina la loro gamma in una particolare nicchia di costruzione.

Il cemento crisotilo ha lati sia positivi che negativi davanti alla plastica e all'acciaio, che è quello che verrà discusso, e puoi anche vedere il video in questo articolo che conferma i fatti scritti.

Cosa sono e per cosa sono usati

tavoli

Nota. Anche i tubi di cemento amianto hanno un secondo nome: il cemento crisotilo, che è essenzialmente lo stesso. Pertanto, se si incontra l'una o l'altra definizione, allora stiamo parlando dello stesso prodotto. Sotto vedrete le caratteristiche tecniche dei tubi in cemento-amianto e le basi della loro installazione.

Tabella di sezioni di tubi e raccordi in cemento chrysotile pressione

Tabella delle sezioni di tubi e raccordi in cemento crisotilo non pressurizzato

Massa teorica dei tubi di cemento chrysotile per metro

Punti di forza e punti deboli

• Il cemento amianto o il cemento crisotilo è lo stesso cemento rinforzato con fibre e risulta essere di diversi ordini di grandezza in meno rispetto alla plastica (HDPE o LDPE), ghisa o acciaio, che può essere utilizzato per scopi simili e il prezzo gioca sempre un ruolo importante nel design. La vita utile minima per tubi di bassa e alta pressione varia da 25 a 50 anni.
• È molto importante che il tubo di cemento-amianto di 150 mm o qualsiasi altro diametro non conduca corrente elettrica, abbia una conduttività termica molto bassa (0,8 kcal / m · h · gradi) e non sia soggetto a corrosione, e questo è il principale svantaggio di prodotti simili fatti di ferro e acciaio.
• Il coefficiente di allungamento della temperatura del cemento di amianto è 12 volte inferiore a quello dell'acciaio, quindi non è necessario installare costosi giunti di dilatazione per la posa sotterranea o superficiale. Quando si trasportano liquidi freddi sulla superficie del cemento crisotilo non c'è condensa.
• Qualsiasi tubo di cemento-amianto - 200 mm o con una diversa sezione trasversale, quando si trasporta l'acqua calda avrà una leggera dilatazione, ma tale deformazione è perfettamente compensata dalla sigillatura di anelli di gomma sul giunto per tubi. È interessante notare che il contatto del cemento di amianto con un liquido (specialmente caldo) lo rende ancora più forte, perché questo è il corso naturale delle cose per il calcestruzzo.
• Per tali condutture, l'istruzione non prevede la pulizia profilattica dei microrganismi. (muschio, alghe), in quanto non si formano lì durante l'intero ciclo di vita. Il cemento crisotilo è resistente al terreno acido e alcalino.

Metodi di montaggio

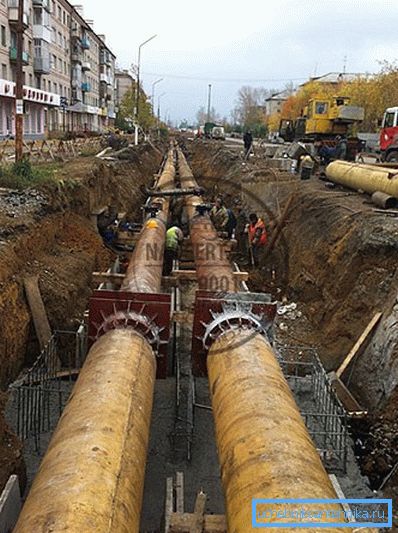

La posa del tronco nella trincea non avviene a terra, ma su un cuscino di sabbia - questo consente di distribuire uniformemente il carico su tutta l'area, e se è di diametro ridotto (100 mm di tubo in cemento-amianto pesa da 7.8 a 10.4 kg), quindi gli operai senza particolari sforzi per abbassarlo con le proprie mani.

Tuttavia, nei casi in cui la sezione è più grande, potrebbe essere necessaria una gru per autoveicoli, ad esempio un tubo in cemento amianto tipo BT12 tipo 3 da 500 mm pesa più di 173 kg - l'installazione sarà possibile senza attrezzature speciali, ma piuttosto complicate. Prima della posa, oltre che direttamente nella trincea, tutti i tubi e gli innesti sono controllati per verificarne l'integrità e / o la tenuta. Se richiesto dall'appuntamento di progettazione.

L'installazione della strada verso il fondo della trincea è necessariamente eseguita sotto un pendio - per un diametro fino a 200 mm è 20-30 mm (tubo di cemento-amianto 100 mm dovrebbe avere una pendenza di 20 mm / 1m), ma per una sezione trasversale di 200 mm o più la pendenza sarà 30-40 mm . E questo vale non solo per i sistemi fognari, ma anche per i tubi di conduit - questo garantisce il flusso di condensa o di qualsiasi liquido che vi è entrato.

composto

Nota. I tubi di questo tipo sono classificati per pressione e scopo: a) per l'alimentazione idrica: VT6, VT9, VT12, VT15; b) per le condutture di calore: TT3, TT6, TT9, TT12, TT16.

classificazione

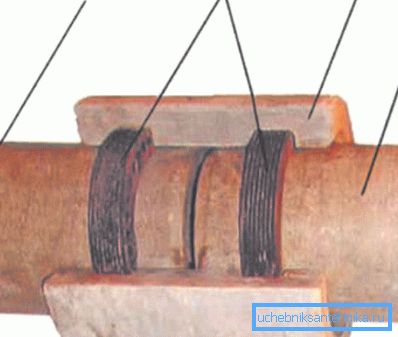

Durante l'installazione di condotte in cemento-amianto ad alta pressione, per l'attracco vengono utilizzati giunti di materiale simile, attivati ​​secondo il principio di autosigillatura.

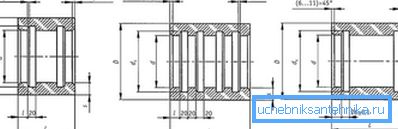

Nei casi in cui la pressione di esercizio è 9-15 kgf / cm², L'istruzione presuppone l'uso di un accoppiamento a due o quattro scanalature (per 2 o 4 anelli di tenuta in gomma). Se la pressione supererà 16 kgf / cm², in questo caso, utilizzare giunti con scanalature più larghe, dove gli anelli di tenuta sono anche più larghi.

L'installazione, come già notato, può essere eseguita sia in sotterraneo che in alto, ma quest'ultimo metodo limita fortemente le possibilità di progettazione. Il fatto è che, in base alle norme di sicurezza, l'attraversamento dell'autostrada con la ferrovia, la linea del tram, il settore residenziale, ecc. È vietato o consentito, ma in determinate condizioni limitate.

Ma al di sotto del livello del suolo, a causa delle caratteristiche tecniche, il cemento di amianto si sente eccellente e, inoltre, non ci sono tali restrizioni rispetto alla guarnizione esterna.

conclusione

Ci sono situazioni in cui l'installazione viene effettuata al posto della vecchia linea dopo l'ultimo smantellamento e la vecchia tubazione viene talvolta posata nel vassoio. In questi casi, il vassoio non viene smontato, poiché le dimensioni del tubo di cemento amianto di 150 mm (o di altro diametro) rimangono le stesse dell'acciaio o della ghisa, quindi non è necessario rimuovere il vassoio e riempire il cuscino di sabbia.
