Dimensioni del tubo in hdpe e sue altre caratteristiche

Qual è questo materiale - PND? Quali diametri di tubi HDPE possono essere trovati in vendita? Quali standard è la produzione regolamentata? Proviamo a rispondere a queste e ad altre domande.

Cos'è?

PND è un'abbreviazione comune per il polietilene a bassa pressione. Tuttavia, prima di procedere a uno studio dettagliato delle dimensioni e di altre caratteristiche, faremo conoscere le caratteristiche più generali del materiale.

Polietilene: proprietà generali

Cosa sappiamo del polietilene:

• Questo è il più comune dei materiali termoplastici (polimeri, che cambiano in modo reversibile le loro proprietà fisiche quando riscaldati). Una volta che la tecnologia di produzione è ben consolidata, è logico aspettarsi che il prezzo dei materiali sia basso.
• Parlando di riscaldamento: già a 80 ° C, il polietilene inizia ad ammorbidirsi. La resistenza dei tubi a rompere catastroficamente cade a temperature molto più basse, quindi la maggior parte dei produttori limita la modalità operativa a 40 - 45 gradi Celsius.

È interessante notare che: polietilene reticolato (polimero cui molecole sono reticolato) molto più termicamente stabile ed è stato usato con successo per tubi per riscaldamento e produzione di acqua calda.

• La plastica ha proprietà adesive estremamente basse.. In poche parole, altri materiali non si attaccano alla sua superficie. Se è così - la crescita eccessiva di tubi di pressione con depositi di minerali non può avere paura.
• La vita in acqua fredda è stimata in 50 anni o più..
• Come tutte le materie plastiche, il polietilene è un dielettrico.

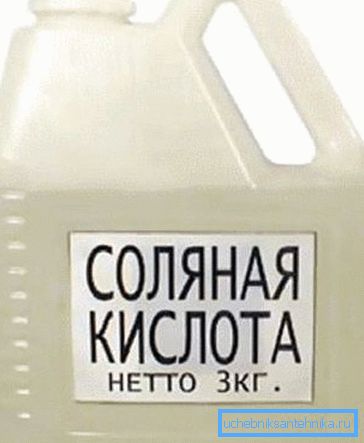

• È estremamente resistente agli ambienti aggressivi.. Gli acidi e gli alcali concentrati sono spesso forniti in confezioni di plastica sigillate.

HDPE e LDPE

Il polietilene, come è facile intuire dal suo nome, è un prodotto della polimerizzazione del gas etilene. A seconda delle condizioni in cui passa, è possibile ottenere un materiale con proprietà molto diverse.

LDPE ha una resistenza meccanica inferiore ed è utilizzato principalmente per condotte con una leggera sovrapressione. Il suo nome alternativo è il polietilene a bassa densità. Il PND, o PVP (polietilene ad alta densità), al contrario, è molto più durevole ed è ampiamente usato nelle condutture a pressione.

Curiosamente: gli standard attuali non condividono l'HDPE e l'LDPE. E la fogna e le condutture di pressione possono essere fatte da entrambi i tipi di plastica. Una tabella di diametri di tubi HDPE e LDPE è anche comune.

parametri

È chiaro che il parametro principale che caratterizza la pipeline è il suo diametro. Determinano la larghezza di banda.

Tuttavia, la descrizione del materiale non è limitata ad essi: ad esempio, le caratteristiche tecniche complete di un tubo PND da 110 mm includono diversi parametri più importanti.

• Spessore della parete Il suo aumento a un diametro nominale costante aumenta la resistenza della condotta in relazione alla pressione idrostatica interna.
• L'SDR è il rapporto dimensionale standard, una frazione con un diametro esterno nel numeratore e uno spessore di parete nel denominatore. Il più SDR, minore aumento di pressione del tubo di lavoro nella zona della parete quando uno spessore e resistenza qualità fisse riduce la capacità di resistere conduttura pressione idraulica.

• MRS: massima durata. Unità di misura - MPa (megapascal). In poche parole, questa è la sollecitazione massima nelle pareti in cui il tubo sarà utilizzato per 50 anni ad una temperatura di + 20 ° C.
• MOP - massima pressione di esercizio.
• S è una serie di tubi, calcolati come MRS / 1.25 / MOP, dove 1.25 è il fattore di sicurezza per l'acqua.

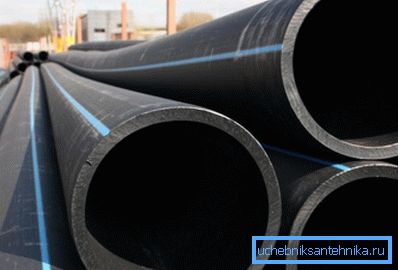

• Inoltre, i prodotti possono essere progettati per il trasporto di acqua potabile o esclusivamente per esigenze tecniche.

Che cosa significa la marcatura di tipo PE 32, PE 63 (a volte erroneamente indicata come tubo HDPE 63), PE 80 e PE 100? Solo che la forza massima a lungo termine della MRS corrisponde a dieci volte il valore più basso:

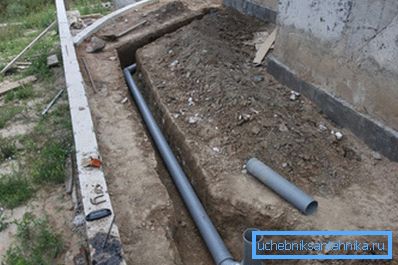

Importante: tutti i parametri sopra riportati sono rilevanti per gli elementi del tubo di pressione. Il tubo di scarico PND 110 mm non ha caratteristiche aggiuntive, ad eccezione del diametro nominale.

simboli

La designazione del tubo di pressione deve contenere:

• La parola tromba.
• Riferimento a materiale e MRS (PE 32, PE 63 e così via).
• Opzione SDR.
• Dash.
• Diametro nominale e spessore nominale della parete.
• Appuntamento (potabile o tecnico).
• Il nome dello standard con cui viene prodotto il prodotto (GOST 18599-2001).

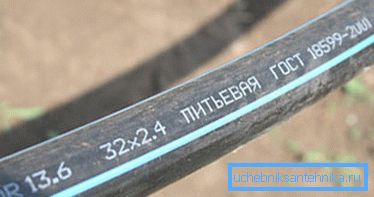

Così, un tubo in PE tipo iscrizione 80 SDR 9 - 90 x 10.1 bottiglia GOST 18.599-2.001 significa che prima del contatto IPA tubo 90 mm di diametro con un 10,1 mm pareti, destinato per l'acqua potabile.

assortimento

Uno standard, che contengono un assortimento di tubi in polietilene, abbiamo accennato - GOST 18.599-2.001 regola la produzione di un materiale per tubi in pressione.

Il secondo standard - GOST 22689.1-89 - descrive una gamma di acque reflue in polietilene. Quindi, quale dovrebbe essere la dimensione dei prodotti a cui siamo interessati?

GOST 22689.1-89

Il documento fornisce un totale di quattro dimensioni: 40, 50, 90 e 110 mm.

Dove si applicano?

• 40 mm è la tipica misura del ginocchio per drenare l'acqua di scarico da un singolo lavabo o lavandino.

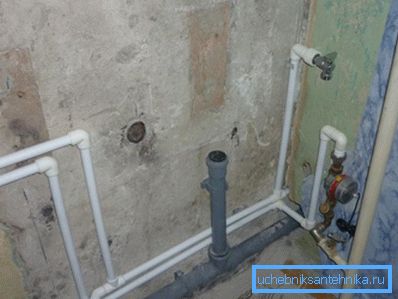

• Il tubo PND 50 mm può scaricare l'acqua di scarico da due o tre impianti idraulici (esclusi i water).

Fai attenzione! I dispositivi con la possibilità di reimpostare Salvo (ad esempio, bagno e doccia) durante il montaggio con le sue mani per collegare meglio il ritiro di sezione maggiore. Istruzioni relative al fatto che lo scarico della vasca 50 mm tubo è probabile overflow (soprattutto se è all'interno di un parzialmente riempito con depositi di grasso) e scarichi sarebbero passare attraverso la grata nello strumento con un'uscita inferiore.

• 90 è una tipica sezione trasversale per il collegamento delle tazze del WC montate.
• 110 - la dimensione più versatile, che viene utilizzato per collegare il gabinetto alla turca, la costruzione di colonne montanti fognari e lezhnevok (rami orizzontali comprendente più colonne).

GOST 18599-2001

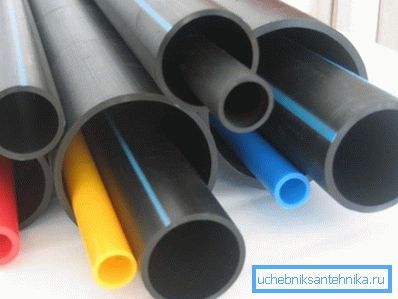

L'elenco completo di dimensioni all'interno del framework di questo documento è troppo grande per un articolo di piccole dimensioni, pertanto denoteremo solo valori limite.

1. Il PE 32 (o, come a volte viene erroneamente chiamato, tubo PND 32) può avere un diametro di 10-160 mm con uno spessore di parete di 2,0-20,8.

1. Le caratteristiche del tubo PND 63 (PE 63) possono includere uno spessore della parete di 2,0 - 57,2 mm con un diametro di 16 - 1200.
2. PE 80: diametro 16 - 1200, pareti 2.0 - 59.3.
3. PE 100: diametro 32 - 1000, spessore parete 3,0 - 59,3.

Dove è appropriato usare una misura particolare a casa?

• Il tubo PND di 20 mm fornirà l'approvvigionamento idrico dell'appartamento o della casetta con un bagno.
• Se l'approvvigionamento idrico è previsto non solo per le necessità domestiche, ma anche per l'irrigazione, viene utilizzato un tubo PND di 25 mm. Altro, oltre al diametro, le caratteristiche del tubo PND 25 mm sono determinate esclusivamente dalla pressione di lavoro dell'alimentazione idrica; per i sistemi centralizzati di alimentazione idrica è preferibile utilizzare PE 80 SDR 9.

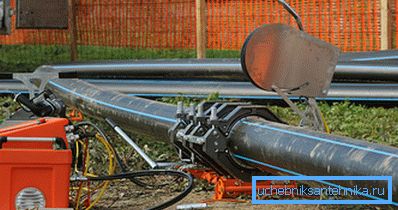

Introduce più che accennato, le dimensioni sono in genere utilizzati per la fornitura di gruppi di case, e con un diametro superiore a 100 mm - complessi residenziali e condomini.

conclusione

Speriamo di essere riusciti a soddisfare la curiosità del lettore nel campo della conoscenza di uno dei materiali moderni più popolari. Come al solito, il video in questo articolo gli offrirà maggiori informazioni. Buona fortuna!
