Disposizione delle acque reflue in una casa privata stessa
Il normale funzionamento di una casa privata è oggi impossibile senza un sistema fognario che garantisca il flusso di prodotti di scarto di attività vitale e soddisfi pienamente tutti i requisiti degli standard di costruzione. Ecco perché il layout dei liquami in casa dovrebbe essere preoccupato anche nella fase di sviluppo del progetto tecnico della struttura futura.
Inoltre, nel processo di preparazione del progetto, viene redatto un layout dettagliato del gasdotto con l'indicazione obbligatoria dei siti di installazione per le singole unità di apparecchiature sanitarie. Prima di eseguire il layout dei liquami in una casa privata con le tue mani, ti consigliamo di leggere questo materiale.
Requisiti tecnici
In base alla progettazione standard, durante l'installazione devono essere osservate le seguenti condizioni tecniche:
- I tubi devono essere posati con una leggera inclinazione verso lo scarico.
- Il loro diametro dovrebbe corrispondere alla capacità dell'intero sistema nel suo insieme.
- Per evitare la formazione di blocchi, il circuito di connessione dei dispositivi sanitari non deve contenere curve strette.
- Il sistema deve avere elementi che offrono la possibilità di una sua revisione periodica.
- Inoltre, dovrebbe essere fornito per le unità di ventilazione utilizzate per la rimozione dei gas nocivi.
Suggerimento: La disposizione dei liquami in una casa di campagna può essere autosufficiente o forzata, comprese le attrezzature speciali per il pompaggio.
L'articolo prenderà in considerazione una versione del sistema gravitazionale utilizzato in situazioni in cui gli scarichi delle acque reflue si trovano a una distanza insignificante dalla casa.
Composizione del sistema
Fondamentalmente, i seguenti elementi dovrebbero essere inclusi nel sistema fognario di un tipo a gravità:
- riser centrale;
- valvola di sfiato;
- un set di attrezzature sanitarie;
- cablaggio tubi ed elementi dell'audit.
Il montante centrale è montato, di regola, al singolare, tuttavia, in un sistema fortemente ramificato possono esserci di più.
Suggerimento: Indipendentemente dal numero di riser, lo smaltimento dei rifiuti deve avvenire nel punto più basso del sistema.
A questo proposito, va ricordato che per il normale funzionamento di ciascun montante devono essere presenti due punti di connessione. In uno di questi (quello superiore) è montata un'unità per il rilascio di gas nocivi per la salute e, attraverso l'altro (inferiore), l'effluente viene scaricato nel sistema fognario comune.
Il nodo superiore (si chiama tipo di ventilatore) è necessario per rimuovere gli odori sgradevoli che si accumulano nel sistema di condotte, il secondo è utilizzato per lo scopo previsto..
La cosiddetta valvola del vuoto funziona secondo il seguente principio: Quando si scaricano acque reflue in siti lontani dal montante, si crea un vuoto che porta alla fuoriuscita di liquidi e alla penetrazione di gas nocivi nella stanza.Nel normale funzionamento del sistema, la valvola è normalmente nello stato chiuso. Ma non appena la pressione diminuisce, si apre immediatamente e inizia a "aspirare" l'aria dalla stanza.
Suggerimento: Nel calcolare il numero richiesto di unità di ventilazione, si deve presumere che ci deve essere almeno una valvola su un piano.
Installazione indipendente
Prima di diluire il sistema fognario in casa, ti consigliamo di acquisire familiarità con la composizione del sistema di drenaggio più semplice, che include i seguenti elementi:
- riser di fogna;
- valvola di sfiato;
- diramazioni;
- connettori e adattatori di montaggio.
Quando si sceglie la dimensione dei tubi utilizzati per l'installazione, di solito si basa sui seguenti consigli:
- per ciotole e bidet è opportuno utilizzare tubi da 110 mm;
- grezzi O 50 mm sono adatti per il collegamento di vasche, lavelli e box doccia;
- per la sistemazione delle fognature occorrono billette con Ø 110 mm.

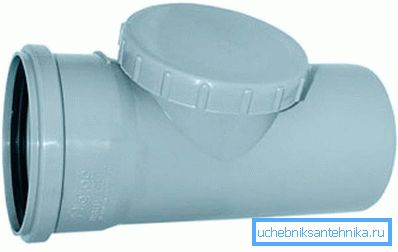

I lavori per la sistemazione delle acque reflue domestiche iniziano con l'installazione di un montante centrale, che viene montato in base alla disposizione precedentemente preparata. I tubi che sono la sua parte mantengono una campana; inoltre, la loro installazione deve essere eseguita nella direzione dal punto più basso della strada verso l'uscita del ventilatore. Nel corso dell'installazione, nel montante vengono utilizzati adattatori speciali, utilizzati come revisioni che consentono l'accesso alle aree con un maggiore rischio di blocco.
Suggerimento: In conformità con i requisiti di SNiP, i controlli devono essere installati all'inizio del riser, nell'area delle cosiddette ginocchia e anche alla fine del cablaggio. Nel caso in cui il sistema fognario abbia tratti rettilinei lunghi - le revisioni sono impostate in incrementi di circa 10 m.
Allo stesso tempo vengono montate anche le linee di diramazione, che sono disposte orizzontalmente.
Assemblaggio di diramazioni
Il sistema di tubi di scarico viene utilizzato per collegare apparecchiature sanitarie come servizi igienici, vasca da bagno, lavandino o box doccia al cavalletto centrale. È chiaro che i diametri delle aperture di uscita degli impianti idraulici e dei punti di connessione alla tubazione dovrebbero essere gli stessi.
Suggerimento: Per collegare tubi di diverso diametro, è necessario acquistare accessori speciali in anticipo.
Inoltre, le tubazioni devono essere soggette alle seguenti condizioni:
- In base ai requisiti delle norme, la lunghezza massima delle diramazioni non può essere superiore a 10 m.
- Per montare i tubi lungo tutta la lunghezza, si consiglia di utilizzare un seghetto per metallo, nel processo di lavoro con il quale il taglio è fatto rigorosamente perpendicolare all'asse longitudinale del pezzo.
- Si noti inoltre che le curve del tubo sono posate con una leggera spinta verso il flusso. Per tubi con un diametro di 50 mm, la pendenza minima deve essere di 3 cm per 1 m, mentre per i tubi di diametro maggiore questo valore è di 2 cm per 1 m.
Regole di stile
- Maggiore è la dimensione del foro dell'elettrodomestico montato, più vicino dovrebbe essere al montante. Il più grande di diametro è, come è noto, il rilascio di una tazza del water collegato al punto più basso del canale di drenaggio.
- Il riser centrale non dovrebbe avere "ginocchia" nelle sezioni situate direttamente sopra i punti di incisione della linea di flusso.
- La pendenza minima dei tubi deve essere uguale alla differenza di altezza di 3 cm per 1 metro lineare; tuttavia, non è consentito un cambio di pendenza entro i confini del ritiro.
- I tubi delle fognature devono essere posati con un aumento consistente del loro diametro nella direzione dal più lontano dispositivo sanitario al montante.
- Le prese utilizzate nel sistema fognario non possono essere collocate in luoghi in cui i tubi attraversano pareti e soffitti.
Nelle scatole decorative utilizzate per chiudere la conduttura, dovrebbero essere forniti dei portelli speciali, situati direttamente di fronte alle revisioni. Tale accordo ti consentirà di avere libero accesso alle revisioni quando il sistema deve essere riparato.
Suggerimento: Tutti i montanti devono essere dotati di unità di ventilazione con accesso diretto a una camera mansarda ben ventilata o sul tetto.
In conclusione, notiamo che le acque reflue correttamente progettate e abilmente installate alleggeriranno il proprietario di una casa di campagna privata da inutili problemi associati alla necessità di manutenzione periodica e riparazione.
