Distribuzione delle condutture dell'acqua: schemi e
Quali tubi dovrebbero essere usati per sciogliere l'acqua in un nuovo appartamento o cottage? Come collegare gli impianti idraulici? Qual è la differenza tra la distribuzione seriale e collettore delle condutture dell'acqua in un appartamento?
Qual è più pratico? Proviamo a rispondere a queste domande.

Selezione del materiale
Per cominciare decideremo sulla scelta dei tubi.
Nota: ignoreremo la decisione, che è normale per le case costruite in stile sovietico, tubi dell'acqua saldati o assemblati fatti di tubi d'acciaio. Con una vasta gamma di scelte di materiali moderni, è semplicemente impossibile proporre argomenti validi a loro favore.
Cosa rimane?
Elenco di

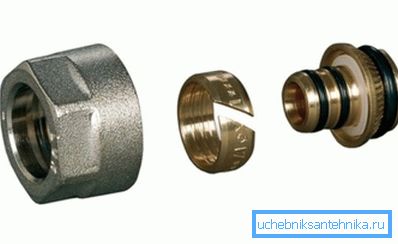

- Metallo e plastica. La reputazione di questi tubi è piuttosto rovinata dai racconti degli attuali raccordi a compressione; tuttavia, non meritavano critiche: l'unica ragione della perdita erano gli errori durante il montaggio, lo spostamento delle guarnizioni in gomma a causa dell'ovulazione del tubo e dello smusso non rimosso. Inoltre, i raccordi a pressare per ben dieci anni di funzionamento non sono stati rilevati nelle perdite.

- polipropilene. La distribuzione dell'acqua con tubi di polipropilene richiede determinate abilità; Inoltre, è necessario uno strumento specifico: un saldatore a bassa temperatura.
Per l'acqua calda è meglio usare il polipropilene, rinforzato con fibra o foglio di alluminio: il rinforzo riduce drasticamente l'allungamento della tubazione quando riscaldato. Tuttavia, su tratti rettilinei lunghi è ancora necessario installare i compensatori - Curve a forma di U.
- Polietilene reticolato. A differenza dell'HDPE convenzionale, è molto più resistente al calore e serve perfettamente sull'acqua calda. La flessibilità e la semplice installazione sui raccordi completano il quadro.

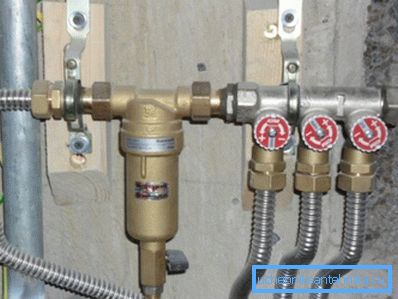

- Acciaio inossidabile ondulato - Scegliere un inquilino paranoico. La capacità di tollerare temperature fino a 130-140 gradi e pressioni fino a 25 atmosfere si combinano con, ancora una volta, flessibilità e semplice installazione di raccordi a compressione.

spese
Il prezzo di tubi e raccordi è uno dei fattori determinanti nella scelta di un materiale. Quanto costa al compratore il metro lineare del rivestimento in ciascuna delle opzioni elencate?
materiale | Costo per metro, rubli |
Polipropilene (rinforzato), d = 20 mm | 120 |
Polietilene reticolato, d = 16 mm | 80 |
Metallo, D = 16 mm | 70 |
Acciaio inossidabile ondulato, D = 15 mm | 170 |
Nota: i prezzi dipendono fortemente dal produttore del prodotto. In confronto, i prodotti usati di marchi di circa lo stesso livello; Puoi sempre trovare offerte significativamente più costose o più economiche.
Sembrerebbe che tutto sia chiaro: i prezzi al dettaglio sono distribuiti in modo molto chiaro.
Tuttavia, le carte ci mescoleranno con costi aggiuntivi.
- Gli accessori più economici sono in polipropilene. Con un piccolo margine, il secondo posto è occupato da raccordi per polietilene reticolato. I prodotti per assemblare plastica rinforzata con metallo e acciaio inossidabile ondulato sono molto più costosi.

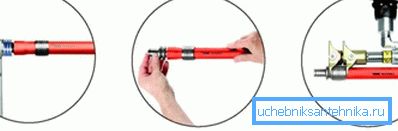

- Metallo-plastica è montata su raccordi a compressione con due chiavi regolabili; inoltre aiuteranno a costruire una costruzione in acciaio inossidabile. Per il polipropilene è necessario un saldatore con un costo da 600 a 1.500 rubli, per polietilene reticolato - un estensore per 8-12 mila.

L'autore al momento probabilmente si soffermerà sulle materie plastiche metalliche, semplicemente perché ha studiato bene tutte le caratteristiche di questo materiale. Tuttavia, è abbastanza probabile che il lettore faccia il proprio tavolo di classifica.
schemi
Torniamo, tuttavia, agli schemi elettrici. Quali opzioni sono possibili?

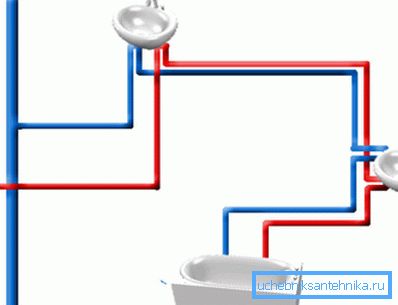

coerente
Puoi vederlo, guardando nel bagno di ogni casa di costruzione sovietica. Tutti gli impianti idraulici sono collegati a una coppia comune di tubi: acqua fredda e acqua calda, ramificazione realizzata con tee.
I vantaggi di questo schema sono la semplicità e il basso costo. Ha difetti?
Il problema principale della connessione seriale è il calo di pressione su un impianto idraulico quando l'acqua scorre attraverso un altro. Parole forti e offensive dalla doccia alla persona che ha acceso l'acqua in cucina sono caratteristiche di uno schema sequenziale.

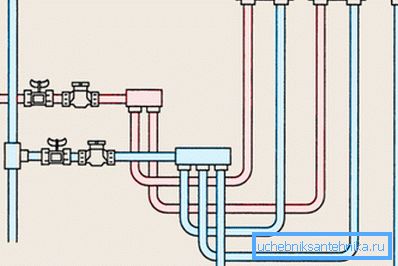

molteplice
In questo caso, un collettore viene fornito dal montante o dall'ingresso, dotato di valvole di intercettazione per ciascun dispositivo. Anche il rivestimento di tutti i rubinetti, le docce e i servizi igienici è individuale. Se la sezione trasversale del tubo rispetto al collettore è superiore a quella dell'attrezzatura sanitaria, è possibile dimenticare la caduta di pressione.
Qual è il trucco? In un grande flusso di tubi e il fatto che questi tubi non in alcun modo decorano le pareti.
A proposito: se il cablaggio delle tubazioni fognarie e degli impianti idraulici è fatto prima della finitura di una nuova casa o appartamento, possono essere rimossi per i falsi muri.

misto
Entrambi gli schemi possono essere combinati all'interno dello stesso bagno. Un esempio tipico è quando un lavabo, un lavello della cucina e un box doccia sono collegati attraverso un raccoglitore, e una lavatrice e un water sono collegati tra di loro.
Quale schema è meglio scegliere quando si installa un tubo dell'acqua con le proprie mani?
- Se in un appartamento di città tutti gli apparecchi sanitari si trovano sulla stessa linea su un lato del riser, la nostra scelta è il cablaggio coerente. Il calo della pressione durante l'utilizzo dei materiali descritti sarà ridotto al minimo dalla loro bassa resistenza idraulica.

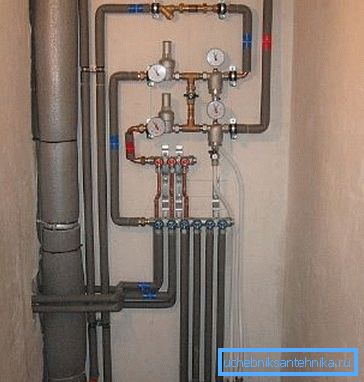

- Nelle case in cui i riser si trovano tra il bagno e il bagno o il bagno e la cucina, è preferibile avere un collezionista. Il numero di tubi non cambierà, ma la concentrazione di valvole in un punto sarà molto conveniente.

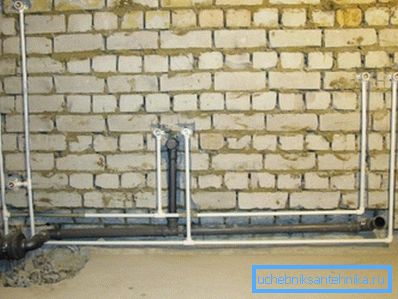

- L'istruzione per il cottage è di nuovo determinata dal suo layout. In generale, il collettore è giustificato dove spesso l'uso simultaneo di diversi punti di flusso d'acqua.
conclusione
Speriamo che le informazioni offerte al lettore lo aiutino a fare la scelta giusta. Il video in questo articolo contiene materiale aggiuntivo su come può essere implementata la distribuzione delle tubature dell'acqua (vedere anche l'articolo La distribuzione dei tubi nel bagno: come fare).
Buona fortuna!
