Distribuzione di condotte fognarie in una casa privata

Ogni casa moderna è necessariamente dotata di tutte le reti ingegneristiche necessarie. Semplificano notevolmente la vita e la rendono confortevole. Ad esempio, la presenza di acque reflue in una casa privata consente di mantenere la casa pulita e prevenire la comparsa di un odore sgradevole. Se prima venivano utilizzati tubi in ghisa per tali sistemi, ora tutto è cambiato in modo significativo. Le tubature in plastica più volte hanno semplificato il processo di distribuzione dei liquami. In questo articolo, esamineremo i suggerimenti e le raccomandazioni principali su come erogare tubi per fognature in una casa privata.

Scelta di tubi e componenti

Per eseguire i liquami all'interno della casa, è necessario acquistare tubi con prese. Ciò consentirà di assemblare l'intero sistema in modo rapido ed efficiente. Ogni campana è dotata di una guarnizione in gomma, che rende il giunto del tubo stretto. Per la distribuzione di fognature in una casa privata saranno necessari tubi di diverso diametro, ad esempio 110, 50 e 32 mm e diversi raccordi: gomiti, tee, gomiti e simili.

Quindi, per il tubo riser sarà richiesto O110 mm. Per il cablaggio principale sul pavimento - O50 mm.

Suggerimento: Quando si distribuisce è importante curare la presenza di un sigillo idraulico, disponibile nei comuni sifoni. Ogni articolo installato - una lavatrice, un lavandino, una doccia e simili - deve essere dotato di un sifone. L'unica eccezione è il bagno, in quanto ha una trappola d'acqua incorporata.

Quindi, per la sistemazione del sistema fognario interno avrete bisogno di:

• Tubi di diversi diametri.
• Boccaporti di ispezione
• Rubinetti con tubi di collegamento su ciascun piano.
• Uno stub.
• Compensatori.
• Frizioni.
• Ginocchio.
• Tees.
• Incroci.
• Elementi di fissaggio speciali.

Sequenza di cablaggio

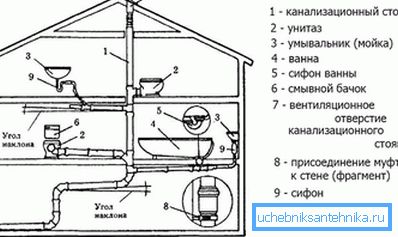

Per un lavoro di successo, prima di tutto si consiglia di disegnare un progetto o uno schema di posa dei tubi. Se si dispone di più piani, tutte le linee orizzontali devono essere indirizzate a un montante. Questo renderà solo un montante per fognatura. A causa della vicinanza al riser del bagno e dei servizi igienici, è facile organizzare una pendenza sufficiente del gasdotto.

Nel caso in cui la linea verticale e quella orizzontale saranno collegate, verrà installato un tee o una croce, a seconda del layout. Nella stanza del seminterrato dovrebbe prendere in considerazione la pendenza dell'uscita del tubo per la strada. Dopo tutto, anche le acque reflue esterne devono avere una pendenza sufficiente. Per creare ulteriore pressione nel sistema, è possibile incorporare una smerigliatrice o una pompa. Sezioni verticali di tubi sono necessariamente installate su ciascun tee. L'altezza è regolabile in base all'impianto idraulico utilizzato.

La finezza crea i liquami

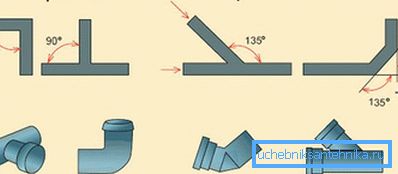

Se nel circuito sono presenti sezioni di tubo curvilineo, è possibile utilizzare raccordi non filettati convenzionali. Posa tubi in cucina, la pendenza si consiglia di eseguire un po 'di più. Ciò deriva dal fatto che in questo luogo l'acqua saponosa e oleosa di solito si fonde. Per evitare l'intasamento, la pendenza della tubazione è più elevata del solito.

Per quanto riguarda il bagno, in questa stanza è obbligatorio il tubo del ventilatore montato. Svolgerà il ruolo di ventilazione interna. Se non si ha la possibilità di posarlo, è possibile acquistare una valvola dell'aria.

La valvola di sfiato funziona secondo un principio molto semplice. Alla normale pressione del sistema, la valvola rimane chiusa. Al momento della riduzione della pressione, la valvola inizia automaticamente a aspirare aria dall'ambiente esterno, quindi si apre. Questo è necessario per il motivo che lo scarico degli scarichi nel sistema crea un vuoto. Può innescare il ritiro del fluido dalla guarnizione ad acqua. Di conseguenza, tutti gli odori sgradevoli inizieranno a penetrare all'interno della casa.

Suggerimento: Quando si acquista una valvola pneumatica, è importante non confonderla con una valvola di non ritorno, poiché questo elemento viene utilizzato per impedire il trabocco al momento del blocco del riser in un condominio.

Il processo di distribuzione dei liquami in casa può essere influenzato da diversi fattori, ad esempio:

• Livello di profondità di un serbatoio settico.
• C'è una cantina, se esiste, qual è la sua profondità.
• Disposizione.
• Quante persone vivranno in casa.
• Numero di piani

Se non ci sono ostacoli di rilievo complessi sulla strada, allora sarà molto facile organizzare un sistema di gravità. D'altra parte, se è impossibile organizzare una pendenza naturale, è necessario installare una pompa fecale aggiuntiva.

Layout della casa a un piano

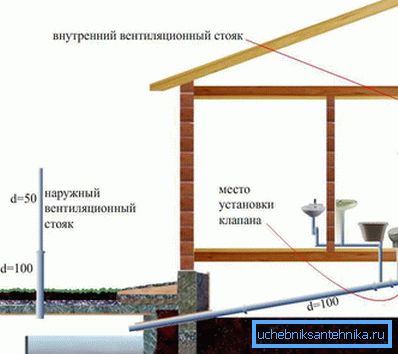

Se la tua casa ha un piano senza cantina e soffitta, lo schema dell'intero sistema sarà molto semplice. Lo schema generale potrebbe assomigliare a questo:

• Se la cucina e il bagno / bagno hanno una parete comune, si estende una linea orizzontale del gasdotto.
• Dal punto più lontano al montante principale, la pendenza dovrebbe essere 2 °.

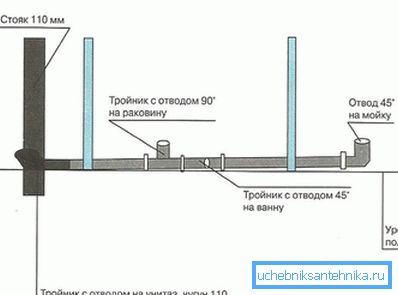

• A poco a poco, gli impianti idraulici sono collegati all'autostrada orizzontale. La connessione è attraverso un tee.
• La toilette è collegata al montante attraverso il ragno.

In questo caso, sarà facile organizzare un sistema di gravità che durerà per molti anni. La cosa più importante è resistere all'angolo di inclinazione. Se si desidera aggiungere un bagno e un bagno sullo stesso piano, l'autostrada potrebbe essere stressata. Per questo motivo, è necessario creare un riser aggiuntivo.

Suggerimento: In luoghi adatti, non dimenticare di costruire una revisione nel bagagliaio. Sarà necessario in caso di blocco.

Cablaggio in un grattacielo

Se una casa privata ha diversi piani, quindi, il numero di bagni e servizi igienici aumenterà. Di conseguenza, il carico sull'autostrada sarà aumentato. Il processo di installazione sarà un po 'complicato. Per ottenere il lavoro giusto, è necessario seguire le regole. Ad esempio, il bagno al secondo piano dovrebbe essere posizionato rigorosamente sopra il bagno al primo piano. Questo vale anche per il tubo del ventilatore, che sarà una continuazione del riser principale. Questo tubo dovrebbe salire a 1,5 metri sopra il tetto.

Per quanto riguarda la distribuzione orizzontale dei tubi sui pavimenti, la tecnologia non è diversa. In effetti, il layout del gasdotto sarà identico su ogni piano.

Suggerimento: Nei punti in cui il montante passa attraverso la lastra, è necessario installare giunti di dilatazione. Sono necessari per un aumento lineare o per diminuire la lunghezza dei tubi.

Particolari attenzioni meritano e fissano i tubi di scarico. Il tubo deve essere fissato saldamente. Per questo è raccomandato l'uso di morsetti metallici. Il punto inferiore del riser dovrebbe avere uno scarico per drenare le fogne.

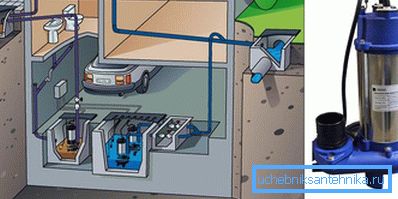

Se uno dei locali è al di sotto della fossa settica e ci sono accessori sanitari, allora sarà necessaria una pompa fecale, poiché qui ovviamente non ci sarà un flusso di denaro. La pompa fecale viene installata immediatamente dopo il consumatore. C'è anche una variante con la fabbricazione del raccoglitore, che raccoglierà tutti gli scarichi di questa stanza. Dopodiché, da qui, le pompe pompano tutti i liquami nell'impianto di trattamento.

Suggerimento: Il sistema fognario che utilizza una pompa fecale è volatile. Questa è un'installazione piuttosto costosa che può rompersi nel momento più inopportuno. Pertanto, considerare il sistema in modo tale da rinunciare all'uso di una pompa fecale.

Quindi, abbiamo esaminato con voi le caratteristiche principali e le sfumature del layout del sistema fognario in una casa privata. Va notato che questo lavoro è abbastanza realistico da eseguire indipendentemente senza il coinvolgimento di specialisti.
