Filettatura cilindrica del tubo: una descrizione delle
La connessione filettata fino ad oggi è considerata la più affidabile e facile da usare. Comprendere le caratteristiche tecniche e i metodi di taglio ti aiuterà ad usarlo in modo più efficace. Successivamente, presentiamo tutte le informazioni necessarie per questo.
Principali disposizioni
Una filettatura è una sequenza specifica di scanalature elicoidali con un diametro e un passo ripetuti determinati. Viene applicato sulla superficie di una forma cilindrica per collegare vari prodotti per tubi.
Vantaggi della connessione filettata
La tabella comparativa mostra i vantaggi del fissaggio a vite su metodi alternativi:
| Metodo di connessione | Gli extra | cons |
| saldatura | Piena tenuta, affidabilità | La necessità di costose saldatrici e capacità di utilizzo, danni allo strato di zinco nel campo della saldatura, la complessità del successivo smantellamento |
| adattamento | Facilità d'uso con le proprie mani, sufficiente tenuta | L'applicazione è possibile solo per tubi in plastica con limiti di temperatura e funzionamento meccanico. |
| filetto | Universalità, istruzioni per l'applicazione semplice, alta affidabilità | Hai bisogno di un rimorchio di tenuta aggiuntivo |
Come si può vedere, la saldatura presenta molti svantaggi associati all'implementazione e allo stato successivo della pipeline, e i raccordi non possono essere utilizzati su strutture metalliche. L'unica mancanza di threading è del tutto condizionale, poiché il prezzo del rimorchio, che crea una voce aggiuntiva di spesa, è insignificante.
Specifiche tecniche

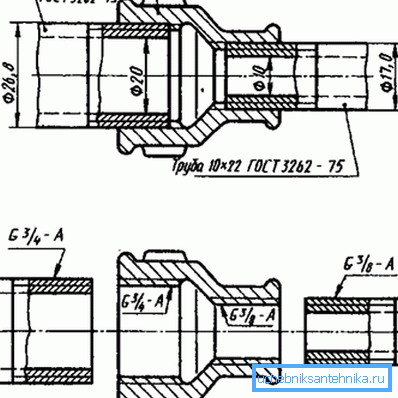

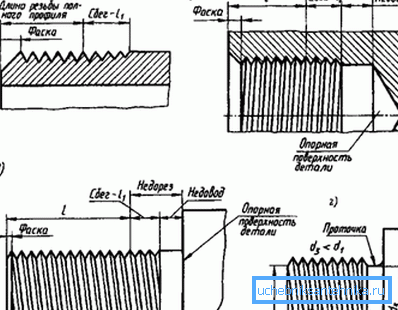

Consideriamo ora i parametri principali di una filettatura cilindrica, che sono regolati secondo GOST 6357 81:
- Angolo del profilo. In questa variante di taglio, è pari a 55 gradi.
- Diametro esterno - la distanza tra i due punti più alti del profilo filettato.
- Diametro interno - la distanza tra i punti più bassi del profilo filettato.
- Diametro nominale - parametro per calcolare la rigidità e il rendimento del tubo. È indicato in pollici ed è correlato a interno ed esterno come segue:
| Diametro nominale, pollici | Diametro esterno corrispondente, mm | Interno corrispondente, mm | |
| Valore minimo | 1/16 | 7723 | 7,142 |
| Valore massimo | 6 | 163,83 | 162,351 |
Essere consapevoli: quando si collega l'impianto idraulico è esattamente il diametro nominale che viene preso in considerazione. I dati rimanenti sono richiesti solo nella produzione di connessioni filettate.
- passo - il numero di scanalature elicoidali per pollice. Può assumere valori: 11, 14, 19 o
controllo

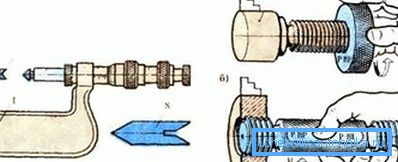

La precisione della geometria della filettatura viene verificata in due modi:
- Caliber. Uno spazio vuoto con i parametri modificati viene preso e avvitato su una nuova filettatura o avvitato se si tratta di una connessione interna. Se vengono rilevati difetti e discrepanze, lo spazio vuoto non raggiunge la fine del prodotto.
- Template. In questo caso, il caso è limitato dal fatto che una placca piatta viene applicata al filo e, se non ci sono spazi vuoti, il prodotto è considerato idoneo.
Suggerimento: se necessario, si consiglia un controllo rapido per utilizzare un modello. Il controllo con lo stesso calibro, sebbene più accurato, può ritardare in modo significativo il processo.
Metodi di taglio
Esistono due modi di threading:

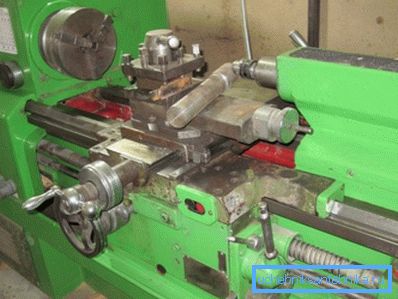

meccanico
Implementato con l'aiuto di attrezzature speciali per macchine:
- Nella cartuccia impostare la billetta d'acciaio.
- Sulla pinza fissare la taglierina e regolarla sul profilo angolare desiderato. Utensile per gruppo di taglio esterno perpendicolare al pezzo e per interno - parallelo.
- Iniziamo la macchina e controlliamo il taglio.
La macchina avrà un prodotto di qualsiasi complessità, ti consentirà di eseguire il lavoro in modo rapido ed efficiente, ma non sempre a portata di mano. Pertanto, dovresti prendere in considerazione un'altra opzione più semplice.
manuale
Ogni idraulico che si rispetti ha sempre una vite o una matrice per tagliare fili esterni e un rubinetto per quelli interni.
Tali strumenti ti permettono di realizzare i tuoi piani in qualsiasi condizione, è sufficiente:
- Installare le frese adeguate sul dado della vite del tubo e le maniglie sullo stampo o sul maschio.
- Quindi leggermente sminuzzare la fine del tubo.
- Fissare lo strumento sul o nel prodotto.
- Scorrere lentamente e in modo uniforme fino al corridoio completo.
- Rifornire la macchina fino al filo finito.
Entrambi i metodi richiedono alcune abilità, ma sono abbastanza accessibili.
conclusione

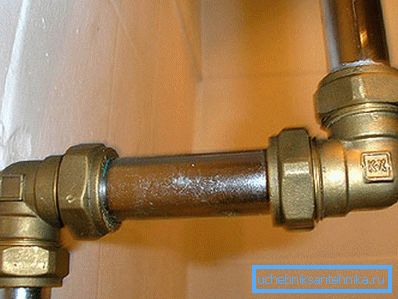

L'impianto idraulico di alta qualità e durevole viene installato utilizzando connessioni filettate. Questo è un metodo testato nel tempo che non ha ancora perso la sua rilevanza.
Sopra, abbiamo analizzato i possibili parametri tecnici di una filettatura cilindrica secondo le attuali norme di stato. È anche importante che le necessarie scanalature filettate sul tubo possano essere fatte indipendentemente, usando la macchina, morire, morire o toccare.
Il video in questo articolo ti fornirà alcune informazioni aggiuntive che hanno un impatto diretto sui materiali presentati.
La conoscenza delle connessioni filettate aiuta a usarli in modo più efficace.
