Filo in pollici del tubo - caratteristiche e metodo di
I tubi dell'acqua in acciaio possono essere collegati non solo mediante saldatura, ma è spesso utilizzato per questa filettatura. La sua qualità e il rapporto con l'asse del prodotto sono importanti durante l'installazione dei sistemi. L'uso di stampi e maschi non è sempre conveniente, così spesso viene tagliato con uno scalpello montato su un tornio.
Informazioni generali

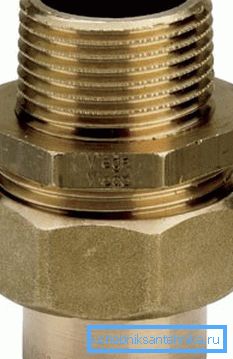

Di solito è un solco elicoidale con passo e sezione trasversale costanti. Si applica alla superficie di parti di forma cilindrica o leggermente conica, ad esempio, può essere viti, bulloni e anche sulla superficie dei pezzi accoppiati - dadi (vedere anche l'articolo Tubo per un pavimento caldo: come scegliere il tipo ottimale e posarlo correttamente).
A casa, incontriamo spesso filettature cilindriche. Nel nostro caso, insieme alla metrica, viene applicato con successo anche il pollice.
| metrico | Le sue caratteristiche principali sono il passo, che significa la distanza tra le depressioni o creste, espresse in mm, e il diametro. |
| Whitworth |
|
Di conseguenza, abbiamo la seguente forma:
- 1 tubo ha un O33.25 mm esterno;
- 1/2 - 21,25 mm.
Il tubo cilindrico in pollici secondo GOST 6357 differisce da quello metrico con tali sfumature:
- le creste sono più affilate;
- le parti superiori dei fili sono leggermente arrotondate.

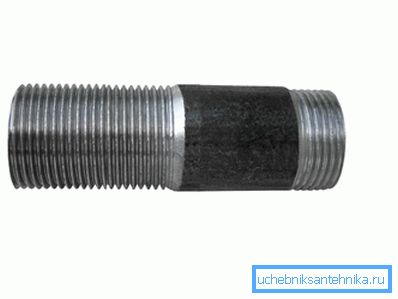

Più comunemente usato nelle pipe di tutti i giorni con questi tipi di fili:
- O 1/2 e 3/4 hanno 14 fili per pollice con un passo del filetto del tubo di 1,8 mm;
- O 1, 1 1/4, 1 1/2, 2 - 11 fili per 1 con un passo di 2,3 mm.
fabbricazione
Di seguito è riportata un'istruzione di processo:
- Determina il tono. Per fare questo, usa anche il calibro del filo, un righello o un calibro.
Suggerimento: devi misurare la distanza tra le parti superiori dei fili del filo, quindi dividere il risultato per il numero di fili. Per un thread in pollici, è necessario contare i thread che rientrano in 1.
Solitamente è quasi impossibile ottenere un diametro esatto, ma il risultato sarà soddisfacente.
- Taglia il filo, per il quale usano due metodi - con le proprie mani, così come con l'aiuto di un tornio. Nel primo caso, l'operazione è accompagnata da ulteriori difficoltà, che sono particolarmente evidenti su prodotti il cui diametro è superiore a 1.
Suggerimento: gli esperti consigliano di utilizzare un dispositivo speciale (CLEP), costituito da un corpo e due maniglie, con pettini mobili regolabili su di esso per il metodo manuale. Grazie a loro, puoi gradualmente approfondire il profilo desiderato.
È inoltre possibile utilizzare pettini intercambiabili con profilo incompleto o completo. Il prezzo di tali strumenti è elevato, quindi non tutti possono ottenerli. Pertanto, dovrebbe essere menzionato il die o leerku, che può anche essere tagliato manualmente.
Durante la rotazione in senso orario del supporto dell'anello, inizia a avvitare le filettature sul manicotto. Quest'ultimo è pre-fissato con tre bulloni.
Questo dispositivo ha un vantaggio innegabile: non c'è "stop" nel tubo nella fase iniziale del taglio. Grazie al manicotto montato sul tubo, è possibile eseguire facilmente il taglio di tubi metrici e tubi.
Suggerimento: è possibile utilizzare boccole filettate di diversi diametri, che consente di aumentare facilmente il campo di taglio.
Se il taglio viene eseguito da un supporto senza prolunghe o altri dispositivi, di solito risulta di qualità molto bassa. In questo caso, è possibile aggiungere fodere con una lunghezza di 100-150 mm, realizzate su un tornio.
Metodi di filettatura in pollici
manuale

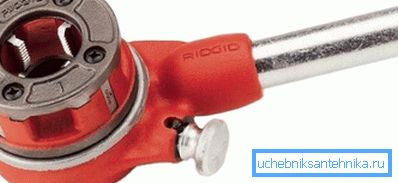

Se non si dispone di un tornio nelle vicinanze o se non si dispone di competenze sufficienti, è possibile utilizzare strumenti manuali: un tocco per la filettatura interna e un dado per esterni.
- Fissare il tubo in una morsa, inserire il rubinetto nel driver e inserire lo stampo nel supporto dello stampo.
- A seconda di cosa vuoi fare, inserisci un colpetto nella pipa e mettici sopra la piastra.
- Ruotare la manovella della manopola o il porta stampo, avvitare o avvitare il dispositivo sul prodotto.
Suggerimento: se necessario, il processo può essere ripetuto più volte fino a ottenere il risultato desiderato nella profondità e altezza del profilo.
Non dimenticare inoltre che il taglio all'interno e all'esterno deve essere effettuato in modo coerente.
meccanico
- Bloccare il tubo nel tornio del mandrino.
- Nella pinza installare la taglierina necessaria.
- Accendere la macchina e smussare o sul tubo.
- Portare lo strumento sulla superficie interna o esterna del prodotto e accendere il "threaded feed" impostando la velocità del calibro in anticipo.
È inoltre possibile utilizzare un tocco e morire su un tornio, fissandoli nella parte anteriore o posteriore della paletta. Gli esperti raccomandano ancora di usare il cutter, poiché con una qualifica sufficiente di un tornitore il risultato sarà molto meglio.
conclusione
L'uso di fili consente di collegare tubi in acciaio senza l'uso di una saldatrice. Grazie a questo, è possibile creare disconnessioni rapide, accelerare il lavoro e fare il minimo sforzo.
Il video in questo articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
